Spínacie bloky — všeobecné informácie a miesta inštalácie (Audi A4 B8)

Obsah: Prepínacie bloky ↓ Rozvodná skrinka pre kabeláž sedadla… ↓ Rozvodná skrinka pre kabeláž sedadla… ↓

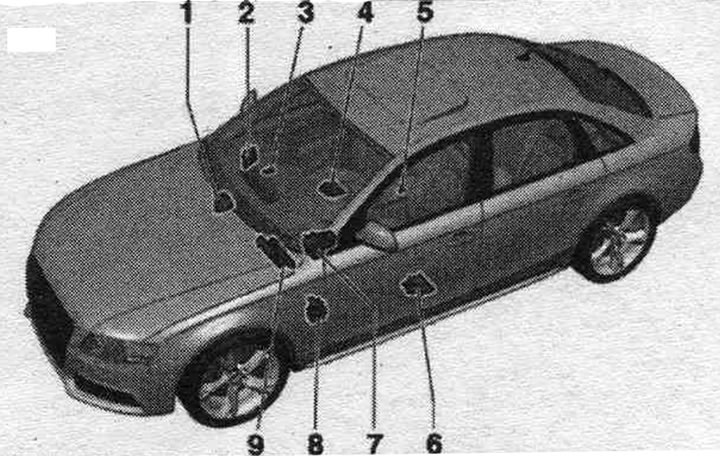

Prepínacie bloky

1. 6-kolíková rozvodná skrinka na stĺpiku A na prednej strane. spolujazdec: Konektory: "T5c", "T10y", "T10ab", "T10ac", "T17a", "T17f", "T17g", "T17w", "T17x".
2. Držiak poistky D "SD": Zásuvný konektor: "T46s".

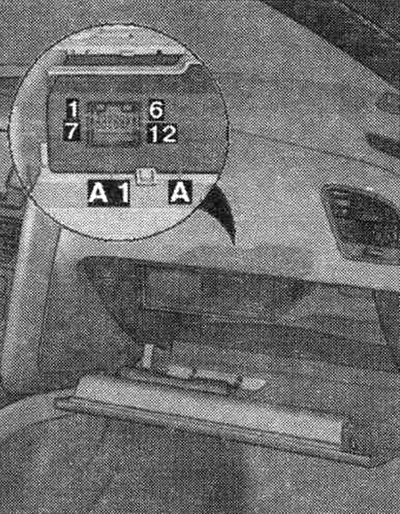

3. Konektor pre externé zdroje zvuku "R199" (AMI).
4. Prepojovacia skrinka pre kabeláž predného sedadla. spolujazdec: Konektory: "T2db", "T3h", "T6k", "T10m", "T10n".

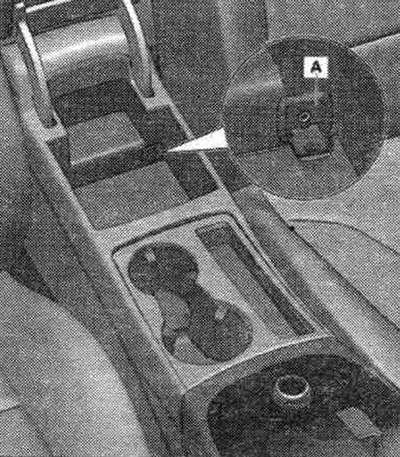

5. Konektor pre externé audio zdroje "R199" (AUX).
6. Prepojovacia skrinka sedadla vodiča: Konektory: "T2da", "T3k", "T6l", "T10o", "T10r".

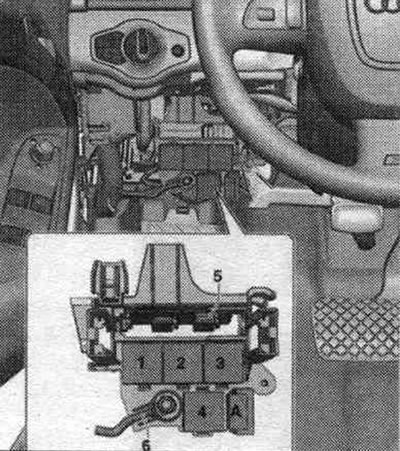

7. Držiak relé/poistky s použitou palubnou sieťou "J519": Závitové pripojenie: 500.
8. 6-kolíková rozvodná skrinka na stĺpiku A na strane vodiča: Konektory: "T5b", "T17b", "T17", "T17d", "T17e", "T17j", "T46i".
9. Reléová skrinka/poistková skrinka B "SB": Zástrčkové a závitové pripojenia: "T17q". "T17r", "T17t", 501.

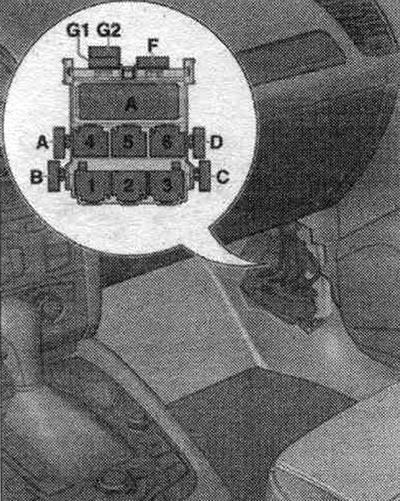

6-kolíková rozvodná skrinka na stĺpiku A na strane spolujazdca

Miesto inštalácie 6-pólového spínacieho bloku na stĺpiku A na prednej strane. priestor pre cestujúcich, pre vozidlá s ľavostranným riadením: na stĺpiku A v priestore pre nohy predných sedadiel. priechod, za bočným obložením.

1. Zásuvkový konektor, 10-kolíkový, čierny "T10u".
2. 10-kolíkový konektor, červený "T10ab".
2. Konektor, 17-pólový, žltý "T17x".
3. 17-kolíkový konektor, modrý "T17a".
4. Konektor, 17-kolíkový, čierny "T17g".
5. Konektor, 17-pólový, hnedý "T17f".
6. Konektor, 10-pinový, sivý "T10ac".
6. Konektor, 17-kolíkový, biely "T17w".
D. Zásuvkový konektor, 5-kolíkový, žltý "T5c".

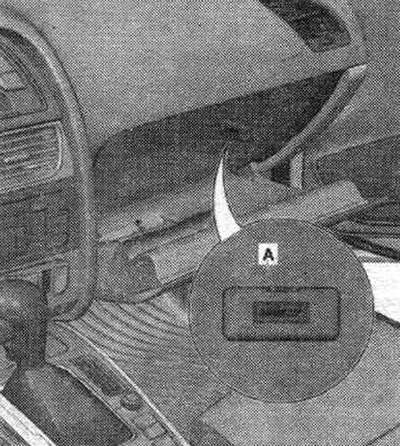

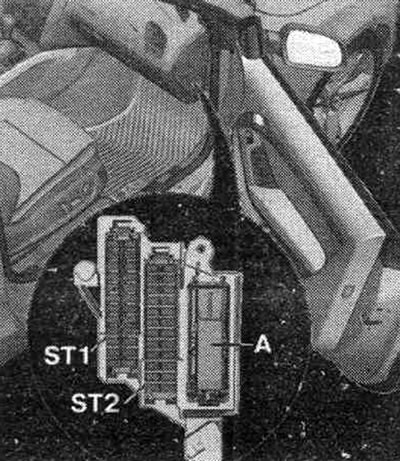

Držiak poistky D "SD"

Miesto montáže: držiak poistkovej skrinky D "SD" pre vozidlá s ľavostranným riadením: pod predným obložením. panely na strane jazdného pruhu. priechod..

A. Zásuvný konektor, 46-kolíkový, čierny, konektor CAN zbernice na prednom paneli "T46s"

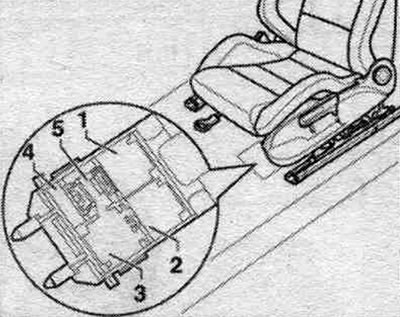

Rozvodná skrinka pre kabeláž sedadla vodiča

Miesto inštalácie: pod sedadlom vodiča, na spodnej časti vozidla.

Zásuvné konektory

1. Konektor, 6-pólový, zelený -T6I-.
2. 10-kolíkový konektor, červený "T10p".
3. Konektor, 10-kolíkový, čierny "T10o".
4. Konektor, 2-pinový, fialovomodrý "T2da".
5. Zásuvkový konektor, 3-kolíkový, žltý "T3k".

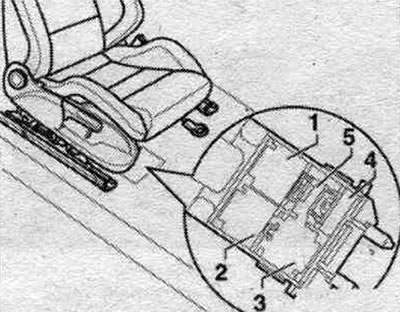

Rozvodná skrinka pre kabeláž sedadla spolujazdca

Miesto inštalácie: pod predným sedadlom. spolujazdec, na spodnej časti auta.

Zásuvné konektory

1. Konektor. 6-pinový, zelený "T6k"
2. Zásuvkový konektor, 10-pólový, červený "T10m".
3. Konektor, 10-kolíkový, čierny "T10n".
4. Konektor, 2-pinový, fialovomodrý "T2db".
5. Zásuvkový konektor, 3-kolíkový, žltý "T3h".

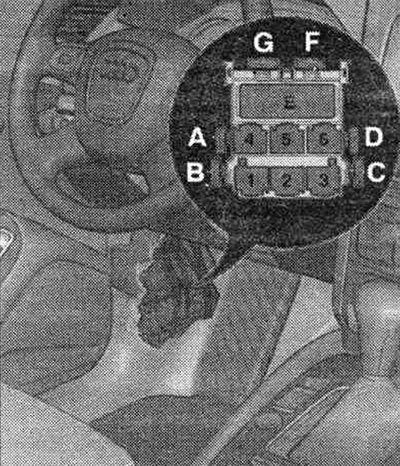

6-kolíková rozvodná skrinka na A-stĺpiku na strane vodiča

Miesto montáže 6-pólovej spínacej jednotky na A-stĺpiku na strane vodiča, pre vozidlá s ľavostranným riadením: na A-stĺpiku v priestore pre nohy vodiča, za bočným obložením.

1. Konektor, 17-pinový, zelený "T17j".
2. Konektor, 17-pólový, červený "T17e".
3. Nepoužíva sa.
4. Konektor, 17-pólový, hnedý "T17d".
5. 17-kolíkový konektor, čierny "T17s".
6. 17-kolíkový konektor, modrý "T17b".
A. Zásuvkový konektor, 5-kolíkový, žltý "T5b".
E. Zásuvný konektor, 46-kolíkový, čierny, konektor zbernice CAN "T46i".

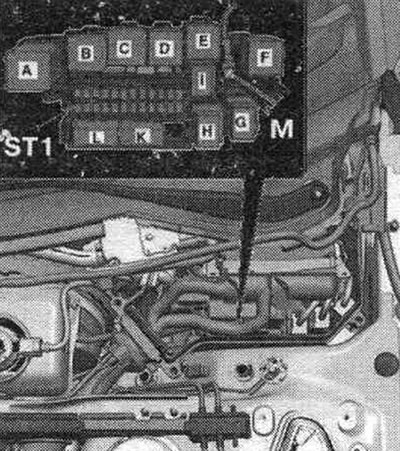

Reléová skrinka/poistková skrinka B "SB"

Umiestnenie reléovej/poistkovej skrinky B "SB" pre vozidlá s ľavostranným riadením je v rozvodnej skrinke odtokovej skrinky vody na strane vodiča.

G. Zásuvkový konektor, 17-kolíkový, červený "T17q".
N. Zásuvkový konektor, 17-kolíkový, biely "T17r".
I. Zásuvkový konektor, 17-kolíkový, hnedý "T17t".
Závitové pripojenie M. 501 2 (30) na doske relé.
