Пажња! Приликом отварања поклопца, из експанзионог резервоара може изаћи врела пара или врућа расхладна течност. Умотајте поклопац у крпу и пажљиво отворите резервоар. Када је мотор топао, систем за хлађење је под притиском. Ако је потребно, отпустите притисак пре поправке. Заптивке и заптивке треба заменити. Да бисте осигурали све прикључке црева, користите обујмице одговарајуће серије. Стрелице на крајевима цеви за расхладну течност и црева морају бити једна наспрам друге.

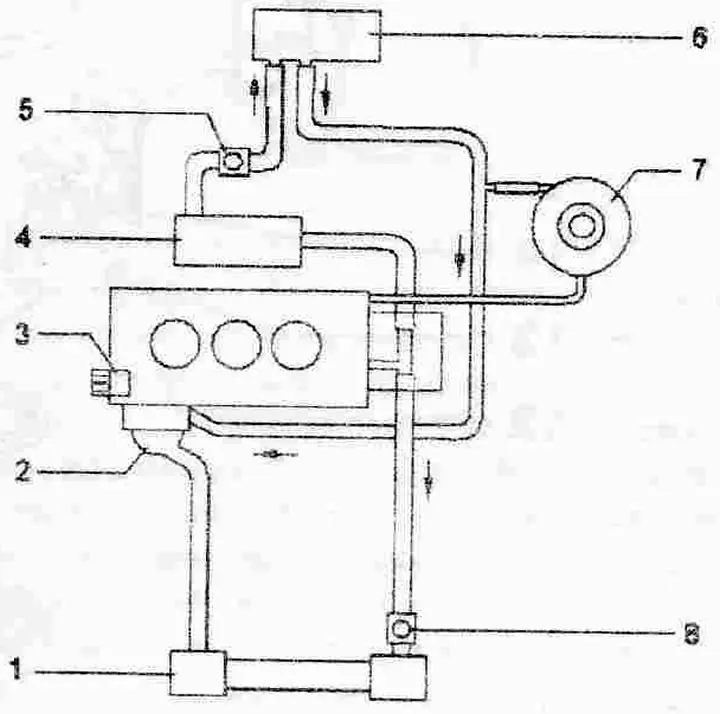

Шема повезивања црева система за хлађење:
1. Радијатор. Након замене празни стари и сипати нову ОЖ
2. Термостат
3. Пумпа расхладне течности
4. Радијатор система рециклаже ОХ
5. Отвор за одзрачивање система = црево расхладне течности које иде до измењивача топлоте грејача
6. Топлоте отопителя. Након замене празни стари и сипати нову ОЖ
7. Експанзиони резервоар са поклопцем
8. Отвор за одзрачивање система - црево расхладне течности иде до хладњака
