Централни наслон за руке

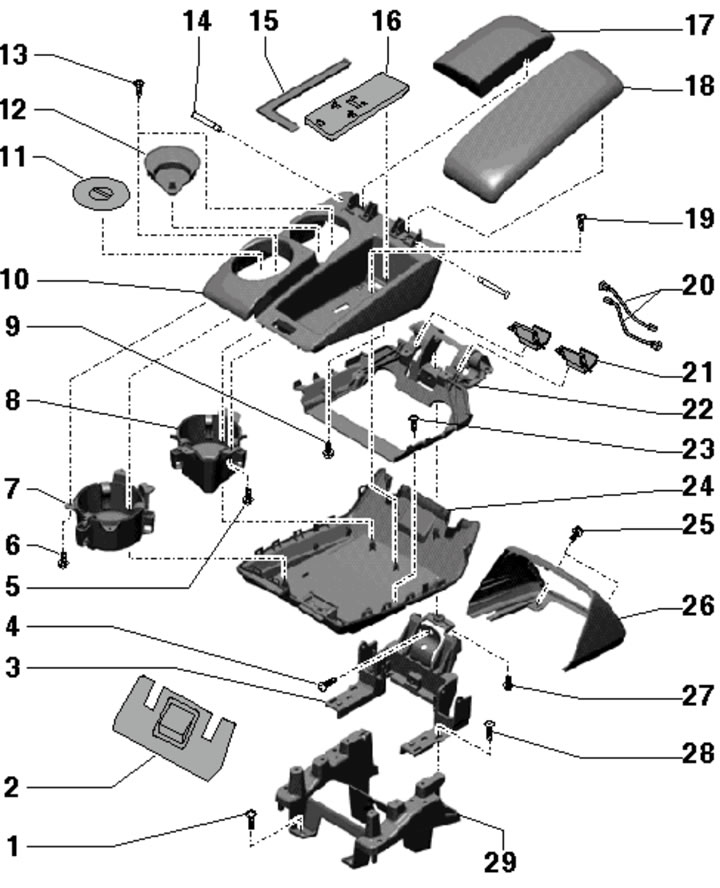

1. Детаљи причвршћивања и монтаже централног наслона за руке приказани су на слици.
13.1. Детаљи причвршћивања и монтаже централног наслона за руке:
1 - Вијак, 8 Nm;
2.26 - Поклопац носача 3;
3 - Носач наслона за руке (горњи део);
4 - Вијак, подлеже замени, 4 Nm;
5, 6 - Вијак, 1,2 Nm;
7, 8 - Држач за чаше;
9, 13, 19 - Вијак, 0,9 Nm;
10 - Преграда за рукавице, причвршћена на преклоп 24;
11, 12 - Облога држача за чаше;
14 - Осовина петље;
15 - Облога претинца за рукавице;
16 - Држач телефонског/бежичног модула;
17/18 - Јастук за наслон за руке десни/леви;
20 - Каблови за телефонски/бежични модул;
21 - Преклапање;
22 - Носач наслона за руке;
23 - Вијак, 1 Nm;
24 - Доња подлога за наслон за руке, фиксирана у кутији 10;
25 - Вијак, 2 Nm;
27 - Вијак, 4 Nm;
28 - Вијак, 7,5 Nm;
29 - Носач наслона за руке (доњи део).

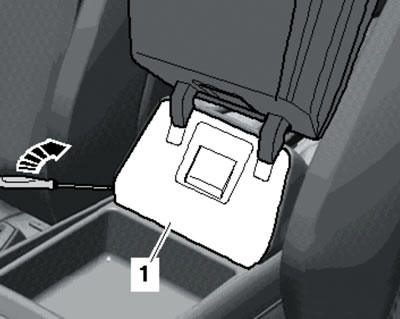

2. Преклопите централни наслон за руке нагоре и уклоните предњу облогу (1 на слици) тако што ћете је одвојити одвијачем.
13.2. Скидање предње облоге.

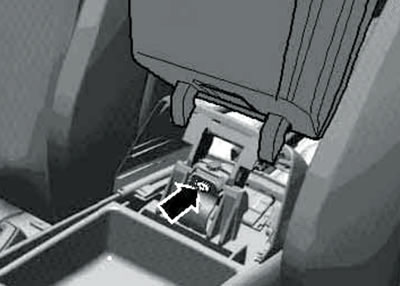

3. Одврните вијак (видети илустрацију) и спустите наслон за руке.
13.3. Вијак предњег наслона за руке.

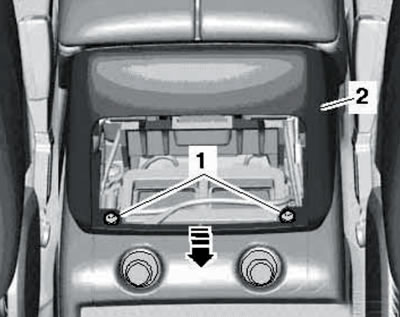

4. Уклоните дефлекторе ваздуха на задњој страни наслона за руке (видети Поглавље 3), одврните вијке (1 на слици) и скините поклопац (2) носача наслона за руке.
13.4. Причвршћивање облоге задњег наслона за руке.

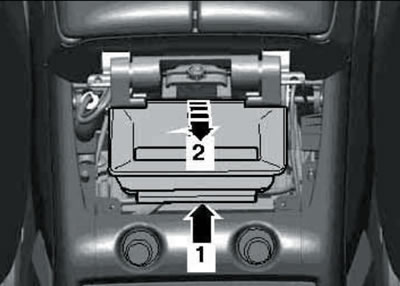

5. Откачите ваздушни канал одоздо (1 на слици) и извуците га у смеру стрелице (2).
13.5. Уклањање ваздушног канала.

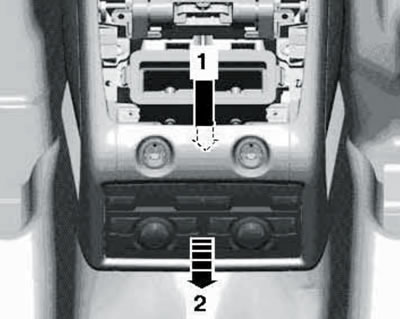

6. Гурните јединицу клима уређаја или преграду за одлагање назад (2) кроз отвор (1 на слици).
13.6. Уклањање задње јединице за контролу климе.
Не искључујте електричне каблове са контролне јединице.
7. Извуците конекторе (1 и 2 на слици) и искључите их.

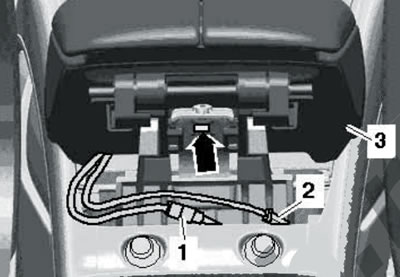

13.7. Вијак задњег наслона за руке.
Одврните вијак (стрелица) и скините централни наслон за руке (3).
8. Инсталација се врши обрнутим редоследом.
Централна конзола

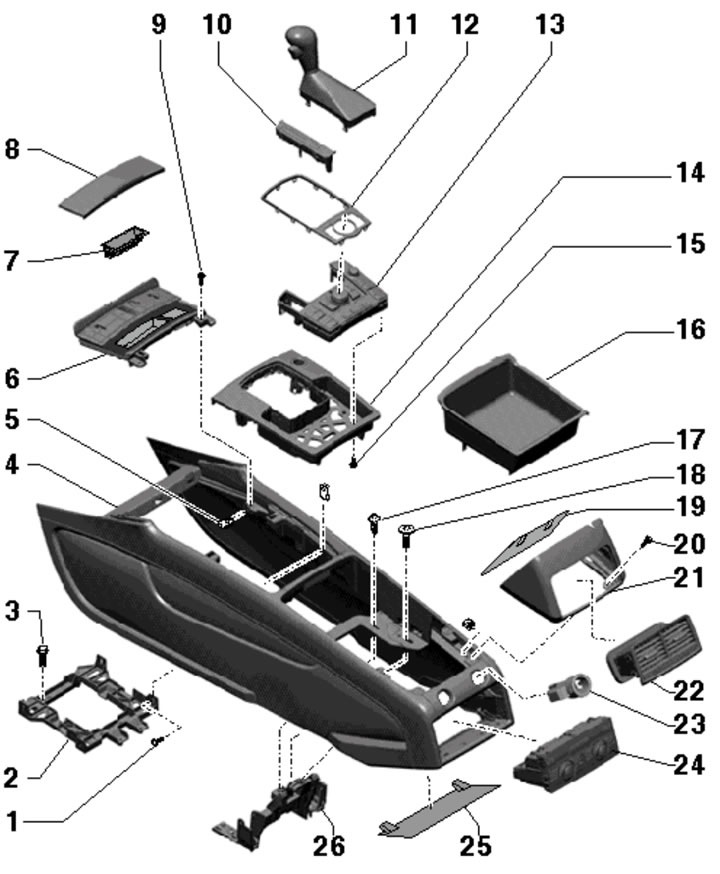

9. Детаљи инсталације централне конзоле приказани су на илустрацији.
13.9. Детаљи о уградњи централне конзоле:
1, 3, 9, 20 - Вијак, 2,0 Nm;
2 - Носач централне конзоле;
4 - Централна конзола;
5 - Уграђена навртка;
6 - Предња пепељара/простирка за одлагање;
7 - Уложак предње пепељаре;
8 - Предњи поклопац пепељаре;
10 - Индикатор положаја ручице мењача;
11 - Ручица за избор режима АТ;
12 - Поклопац оквира;
13 - Мултимедијална контролна јединица "Е380";
14 - Носач блока 13;
15 - Вијак, 0,85 Nm;
16 - Преграда за одлагање/преграда за контролну јединицу дисплеја "J523";
17 - Вијак, 4 Nm;
18 - Вијак, 8 Nm;
19, 21 - Поклопац носача наслона за руке;
22 - Отвор за вентилацију у централној конзоли;
23 - Утичница за упаљач/12V;
24 - Задња јединица за контролу климе/простирак за одлагање ствари;
25 - Преклапање;
26 - Доњи носач централног наслона за руке.
10. Уклоните средишњи наслон за руке (видети пододељак изнад).

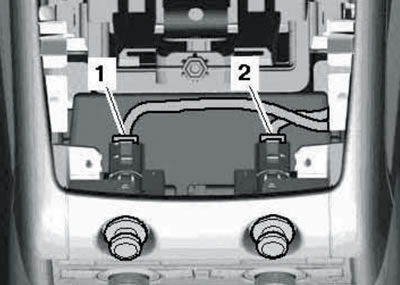

11. Искључите конекторе (1 и 2 на слици).
13.11. Конектори у облику утичнице.

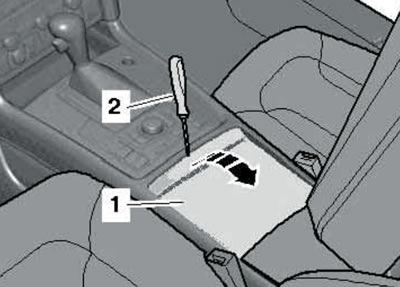

12. Ако постоји, уклоните CD мењач са његовим носећим оквиром. Користите одвијач да подигнете и извадите одељак за одлагање (погледајте илустрацију).
13.12. Уклањање преграде за одлагање ствари са централне конзоле.

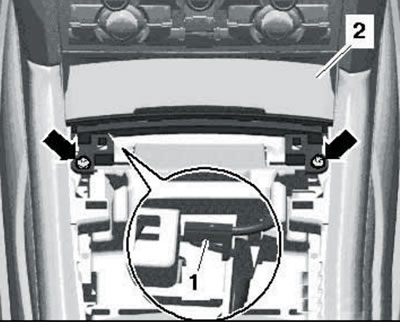

13. Уклоните предњу пепељару/предњи простор за одлагање ствари. Да бисте то урадили, уклоните индикатор положаја ручице мењача (видети Поглавље 6), притисните оквир мултимедијалне контролне јединице кроз отвор за манжну ручице мењача, одврните вијке (стрелице на слици), повуците пепељару (2) назад и искључите конектор (1).
13.13. Скидање предње пепељаре.
14. Искључите конектор (1 на илустрацији 5.18 Поглавље 6) и уклоните изолацију (2) склопа ручице мењача.
15. Уклоните вијке (стрелице и 1-3 на илустрацији 5.19, поглавље 6).

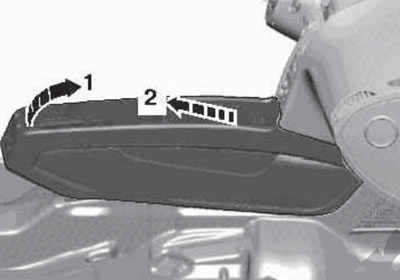

16. Подигните централну конзолу кроз носач (1 на слици) и одвојите конзолу од носача на инструмент табли (2).
13.16. Уклањање централне конзоле.
Уклоните конзолу према задњем делу.
17. Инсталација се врши обрнутим редоследом.
