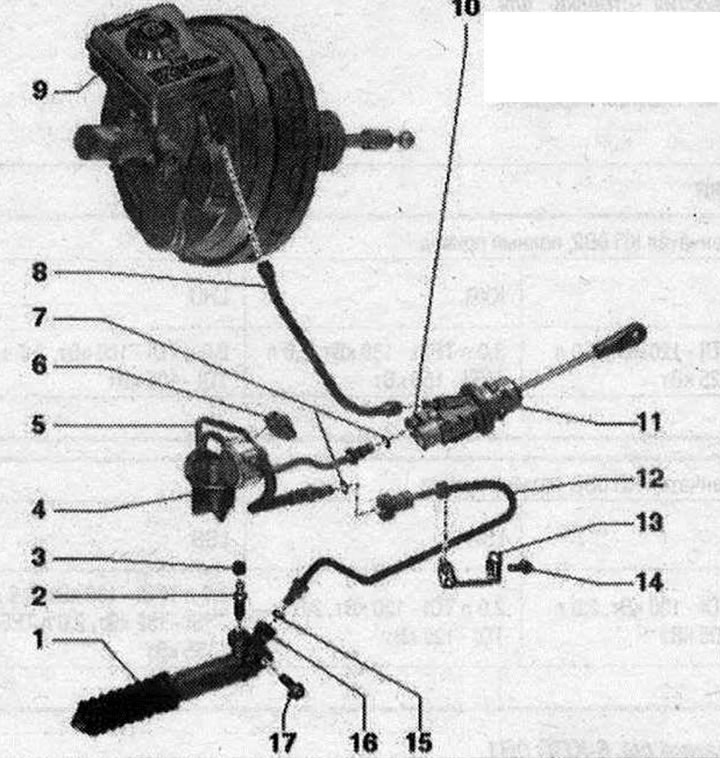

Систем хидрауличног квачила 1. Радни цилиндар квачила: након скидања не притискати педалу квачила; након рада на хидрауличном погону квачила, одзрачите погон квачила; кочница ударила Течности на мењачу нису дозвољене; 2. Одводна брадавица: 5,5 Нм; пратите редослед радњи приликом пумпања; сломљена брадавица за крварење може се одврнути кључем са унутрашњим имбус кључем (3 мм); 3. Цап; 4. Млазница; 5. Цев-цев: са модулатором фреквенције (пригушивач вибрација); 6. Клип за причвршћивање; 7. Печат. Прстенови: Замените ако су оштећени; инсталирати квашењем кочнице. течност; 8. Доводно црево за главни цилиндар квачила: са интегрисаним заптивним млазницама; ако су заптивне млазнице оштећене, замените доводно црево; 9. Резервоар кочионе течности. течности; 10. Стезаљка за закључавање: да бисте уклонили цев-цевовод, извуците га док се не заустави; 11. Главни цилиндар квачила: након рада на хидрауличном погону квачила, одзрачити погон квачила; 12. Цевовод; 13. Држач цевовода: причвршћен за контролну таблу; 14. Вијак: 20 Нм; 15. Печат. прстен: замените ако је оштећен; инсталирати квашењем кочнице. течност; 16. Стезаљка за закључавање: да бисте уклонили цев-цевовод, извуците га док се не заустави; 17. Вијак: помоћни цилиндар квачила за мењач; 20 Нм
Искључивање и повезивање цеви и црева
Откључајте држач за закључавање "А" помоћу одвијача и извуците га док се не заустави. Одвојите цев и црево.
