Садржај: Дијаграм уградње спољног задњег… ↓ Уклањање и постављање држача лампе ↓ Замена сијалице задњег бочног светла… ↓ Унутрашње задње светло ↓ Уклањање и постављање задњег… ↓ Уклањање и постављање сијалице… ↓

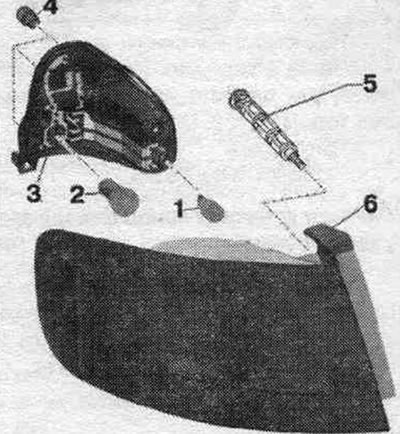

Дијаграм уградње спољног задњег светла
1. Сијалица задњег светла. у раду: лева задња светла. "М16" путовање, десна задња сијалица. потез "М17"; 12 V, 16 W; W16W.
2. Задњи показивач правца: задњи показивач правца. леви показивач правца "М6", задње светло. десни показивач правца "М8"; 12V 21W: наранџаста.
3. Држач лампе.
4. Навртка: 3,5 Нм.
5. Навојна игла: 3,5 Nm.
6. Спољна задња светла.
Уклањање и постављање држача лампе

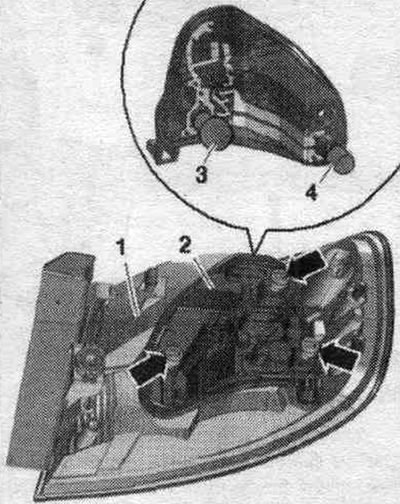

Уклоните спољно задње паркирно светло. Одврните навртке са "стрелицом". Извадите грло сијалице "2" из склопа задњег светла "1". Одврните сијалице из грла. Одврните показивач правца "3". Уклоните лампу "4" са задњег светла. покрет.
Инсталација обрнутим редоследом. Уметните нову лампу у грло, пазећи да не додирнете стаклену сијалицу лампе голим рукама. Причврстите држач лампе окретањем у смеру казаљке на сату. Инсталирајте задњи део. спољно габаритно светло.
Замена сијалице задњег бочног светла "M37"/"M38"
Сијалица задњег бочног светла је ЛЕД и уграђена је у спољашњи део задњег дела. блок светла. Замена ЛЕД диода није могућа, спољни део задње стране. склоп фарова мора бити потпуно замењен.

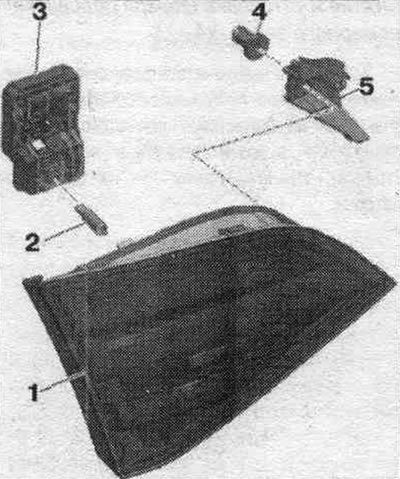

Унутрашње задње светло
1. Унутрашње задње светло.
2. Сијалица задњег светла за маглу: сијалица левог задњег светла за маглу. светло за маглу "L46", десно задње светло. фар за маглу "L47"; 12 V, 21 W.
3. Држач за лампу.
4. Навртка: 3,5 Нм.
5. Стезаљка: за монтажу задњег светла. осветљење до врата пртљажника.
Уклањање и постављање задњег унутрашњег светла за обележавање

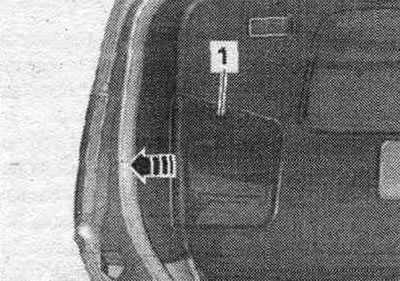

Искључите паљење. Поставите прекидач за светло у положај 0. Скините поклопац "1" са спољашње стране возача, "стрелица".

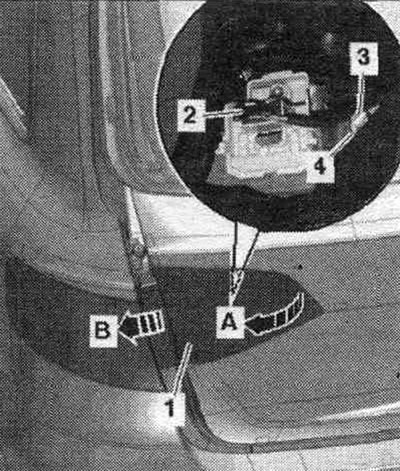

Искључите утикач "2". Одврните навртку "3" и уклоните стезну конзолу "4". Лагано померите унутрашњи део задњег дела. померите светлосну јединицу ка споља "стрелица А" и извадите је "у смеру стрелице Б" из пртљажника.
Инсталација

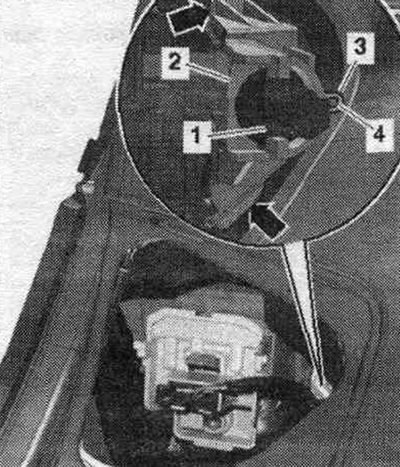

Инсталација обрнутим редоследом. Уверите се да је заптивка између тела и задњег кућишта правилно постављена. светло. Инсталирајте унутрашњи део задњег дела. лампа на спољној ивици врата пртљажника. Навуците стезни носач "2" на навојни клин унутрашњег дела задњег дела. блок светла. Вођица "4" задњег светла мора да уђе у причвршћивач "3" стезне конзоле. Затегните навртку "1". Приликом затезања навртки, стезна конзола је заглављена уназад. поклопац "стрела".
Уклањање и постављање сијалице задњег светла за маглу "L46"/"L47"

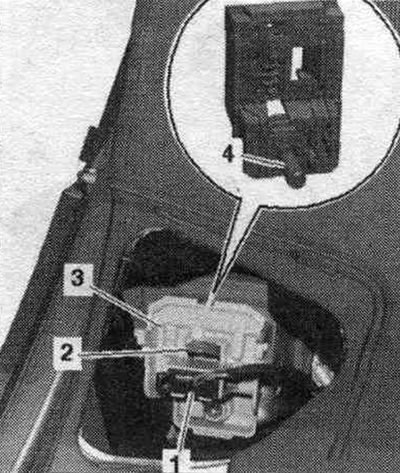

Искључите паљење. Поставите прекидач светла у положај 0. Скините поклопац "1" са спољашње стране возача, "стрелица". Искључите утикач "1". Извадите грло "3" из кућишта отпуштањем осигуравајућих копчи "2". Одврните сијалицу "4" задњег светла за маглу из грла.
Инсталација обрнутим редоследом. Уметните нову лампу у грло, пазећи да не додирнете стаклену сијалицу лампе голим рукама.
