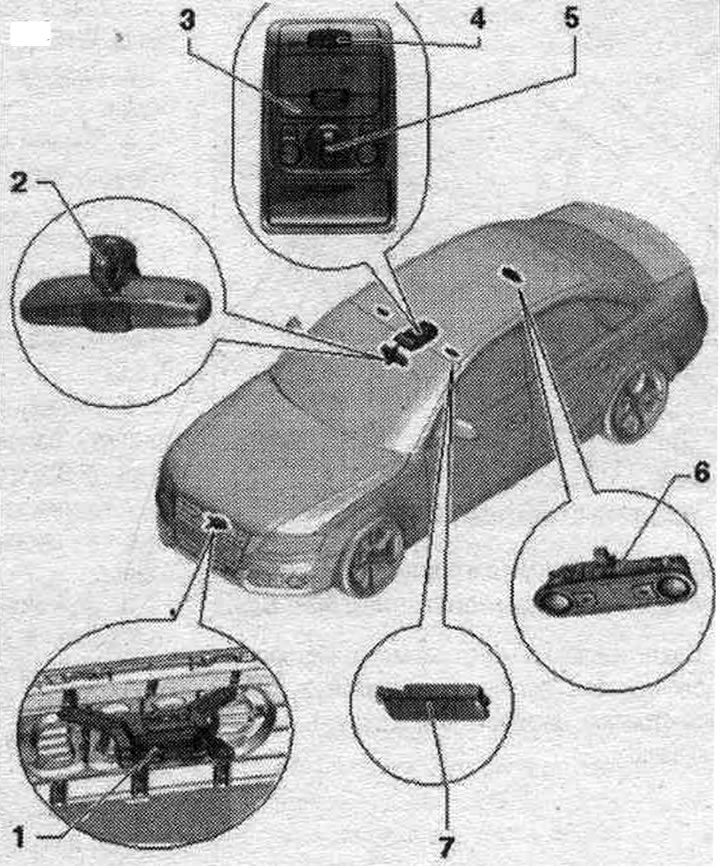

Осветљење и прекидачи у плафону

1. Половни отварач гаражних врата "J530".
2. Сензор влажности ваздуха "G355".
3. Предње унутрашње/читачко светло: предње унутрашње/читачко светло. делови салона "W1"; појединачна лампа за читање са стране траке. пролаз. "W13"; појединачно светло на страни возача. "W19".
4. Контролна табла. систем за отварање гаражних врата "Е284".
5. Регулатор положаја клизног кровног отвора "Е139".
6. Унутрашње светло/задње светло за читање: задње лево светло "W47", задње десно светло "W48", задње светло.
7. Светло за огледало за тоалет "L31": 12 V, 5 W.

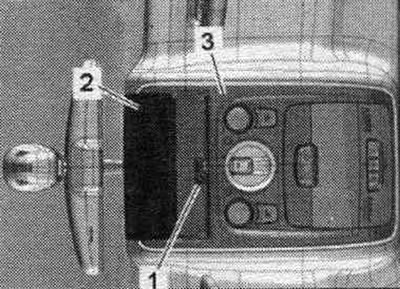

Обртни момент, унутрашње светло/предње светло за читање

1. Вијак - 1,6 Нм.
2. Преграда за наочаре.
3. Предње унутрашње светло/светло за читање.

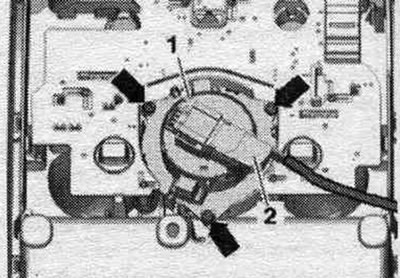

Обртни момент затезања регулатора положаја клизног кровног отвора "E139"

Затегните вијке са стрелицом на 1 Nm.

Уклањање и постављање светла за огледало за тоалет "L31"

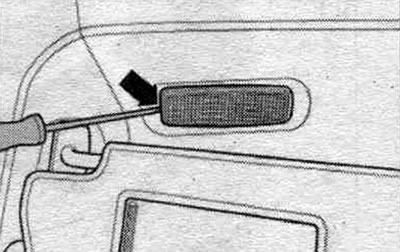

Пажљиво извуците сијалицу огледала за тоалетни прибор из удубљења означеног са "стрелицом" помоћу равног одвијача. Искључите утикач.

Да бисте заменили сијалицу, скините поклопац са ознаком "стрелице". Извадите сијалицу из грла на задњој страни светла огледала.

Инсталација обрнутим редоследом.

Уклањање и постављање контактног прекидача за огледало за тоалет "F147"/"F148"

Контактни прекидач за огледало за тоалет се налази у носачу штитника за сунце и не може се засебно заменити ако је неисправан. Замените штитник од сунца.

Уклањање и постављање предње унутрашње/читачке лампе

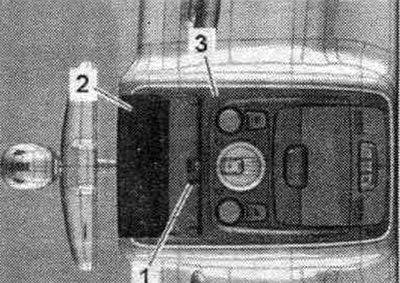

Искључите паљење. Отворите преграду за наочаре "2". Одврните вијак "1". Окрените унутрашње светло/предњу лампу за читање "3" надоле и извадите је из облоге плафона. Искључите прикључке.

Инсталација обрнутим редоследом. Окачите и причврстите унутрашње осветљење.

Замена предњих сијалица унутрашњег светла "W1"

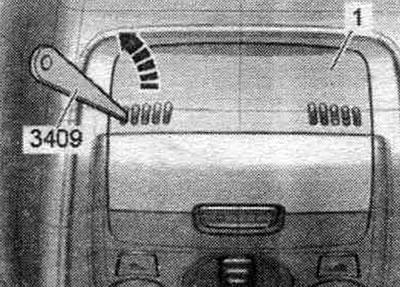

Поставите врх клина "3409" на ребрасту површину јастучића "1" за микрофон за употребу без употребе руку. Филцаста трака испод јастучића не сме бити оштећена. Пажљиво подигните штитник "стрелице".

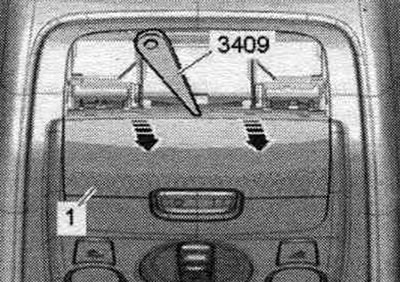

Пажљиво гурните врх клина "3409" у средину испод дифузора "1", откључајте само четири језичка за закључавање и уклоните дифузор у облику "стрелице".

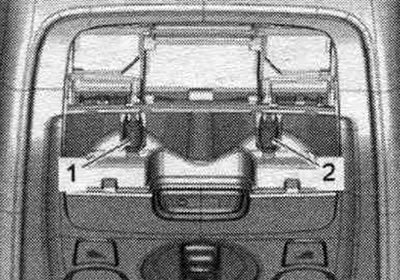

Извадите лампу "1" или "2" (12V, 10W) из стезне главе.

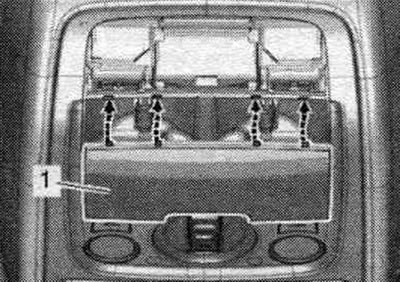

Прво, поставите четири језичка за фиксирање дифузора "1" у кућиште лампе "стрелица" и притисните их назад. ивицу док се не фиксира.

Инсталација обрнутим редоследом.

Замена предњих светала за читање "W13"/"W19"

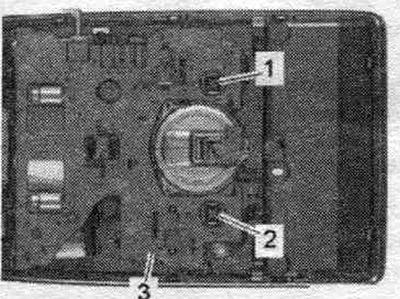

Уклоните унутрашње светло/лампу за читање у траци. делови кабине. Одврните грло "1" или "2" са унутрашњег светла/индивидуалног осветљења "3". Извадите сијалицу (12 V, 5 W) из грла.

Инсталација обрнутим редоследом. Инсталирајте унутрашње светло/лампу за читање у траци. делови кабине.

Повлачење и подешавање регулатора луц "Е139"

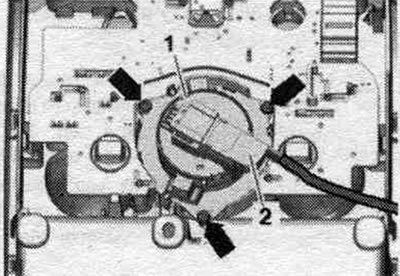

Уклоните унутрашње светло/лампу за читање у траци. делови кабине. Искључите утикач "2". Одврните вијке са "стрелицом". Уклоните регулатор положаја клизног кровног отвора "Е139" "поз. 1" са предњег унутрашњег светла/предње лампе за читање.

Инсталација обрнутим редоследом. Инсталирајте унутрашње светло/лампу за читање у траци. делови кабине.

Уклањање и инсталирање дифузног ЛЕД светла

ЛЕД диода за амбијентално осветљење се налази у унутрашњем светлу/лампи за читање напред. унутрашњи делови и не могу се заменити одвојено ако дође до квара.

Демонтажа и уградња контролне јединице за отварање гаражних врата J530 - возила до моделске године 2012

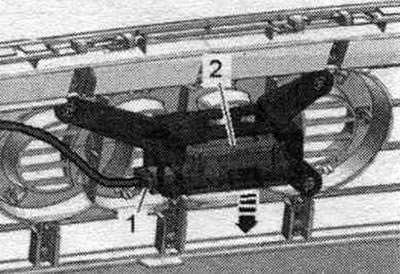

Уклоните украсну облогу носача браве. Искључите утикач "1". Откључајте резе "стрелице" и уклоните коришћени отварач гаражних врата "J530" "поз. 2" са монтажног оквира.

Инсталација обрнутим редоследом. Инсталирајте украсну облогу за браву.

Уклањање и уградња контролне јединице за отварање гаражних врата J530 - модели из 2013. и новији

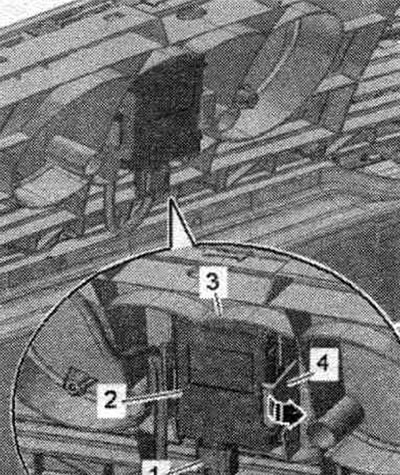

Уклоните украсну облогу носача браве. Откључајте носач за причвршћивање "4" са стрелицом и уклоните коришћени "2" са причвршћивања "3". Искључите утикач "1".

Инсталација обрнутим редоследом. Инсталирајте украсну облогу за браву.

Подизање и инсталирање управљачког отварање гаражна врата "Е284"

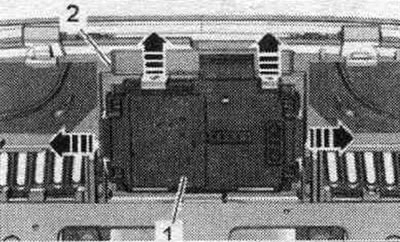

Уклоните унутрашње светло/лампу за читање у траци. делови кабине. Ако постоји, уклоните сензор противпровалног аларма. "Г578". Откључајте стезаљке "стрелице" и уклоните контролну таблу. за отварање гаражних врата "Е284" "поз. 1" од лампе унутрашњег осветљења/појединачне лампе предњег осветљења "2".

Инсталација обрнутим редоследом. Инсталирајте унутрашње светло/лампу за читање у траци. делови кабине.

Задње плафонско светло - уклањање и уградња

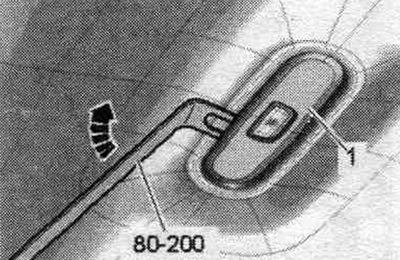

Пажљиво поддеть плафон светла/лампе за читање "1" уз помоћ отжимного полуге "80-200" у рупи у плафону "стрелица". Дисконектуј штекерное веза.

Инсталација обрнутим редоследом. Уметните унутрашње светло/лампу за читање у отвор на плафону и причврстите је на место.

Замена сијалице задњег унутрашњег светла "W47"/"W48"

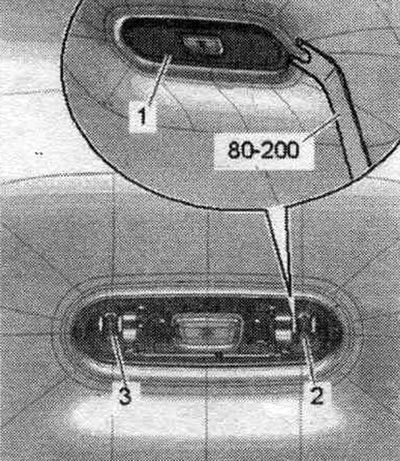

Откључајте дифузор "1" унутрашњег светла помоћу полуге за отпуштање "80-200". Одврните сијалицу "2" или "3" (12 V, 5 W) из грла.

Инсталација обрнутим редоследом. Притисните дифузор унутрашње сијалице док не кликне на своје место.

Уклањање и постављање задњег унутрашњег светла/светла за читање

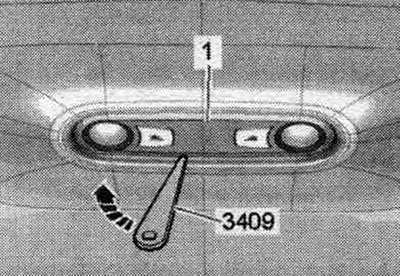

Пажљиво уклоните унутрашње светло/лампу за читање "1" помоћу алата за монтажу. клин "3409" из рупе на плафону "стрелица". Искључите утикач.

Замена сијалице унутрашњег светла/задњег светла за читање "W47"/"W48"

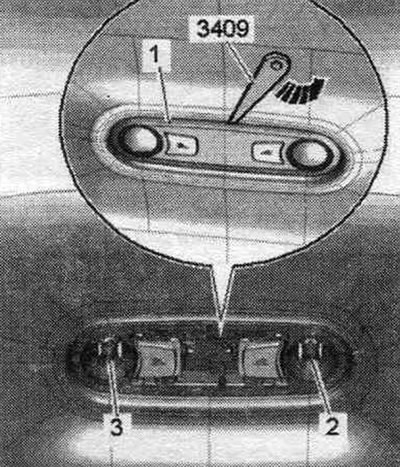

Откључавање рассеиватель "1" за плафон унутрашње осветљење/лампе индивидуалног осветљења лекови "3409" "стрелица". Издвојите лампу "2" или "3" (12, 5 В) од метка.
