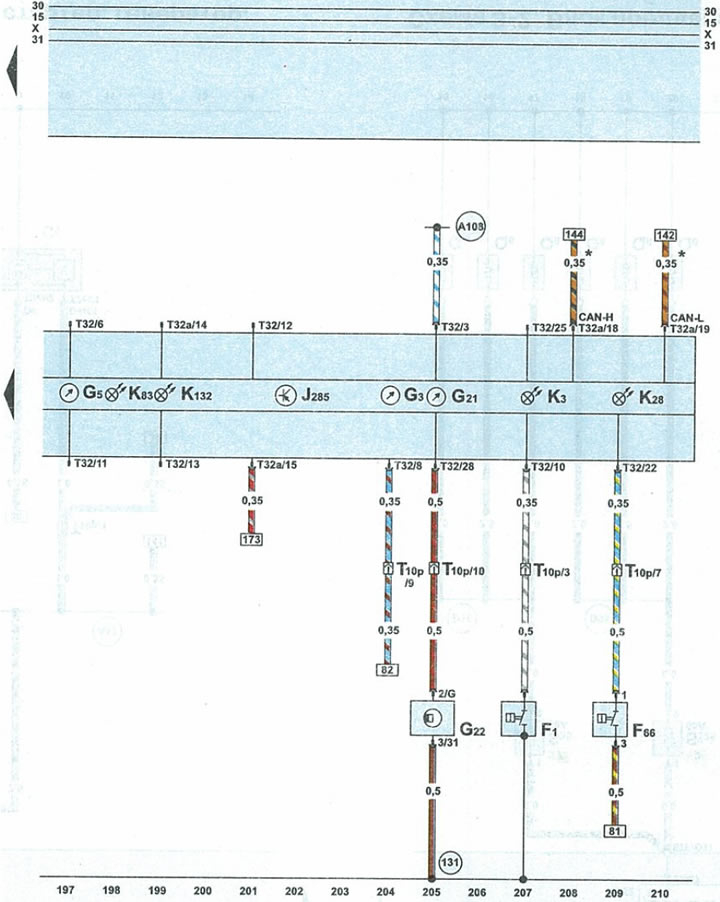

Schema 2-15. Panoul de instrumente
| F1 | senzor de presiune ulei de motor |
| F66 | senzor de nivel al lichidului de răcire |
| G3 | indicator de temperatură a lichidului de răcire |
| G5 | turometru |
| G21 | vitezometru |
| G22 | senzor vitezometru (pe cutia de viteze) |
| J285 | releul indicator al grupului de instrumente |
| K3 | lampa de avertizare pentru presiunea uleiului de motor |
| K28 | lampa de avertizare pentru temperatura/nivelul lichidului de răcire |
| K83 | lampă de avertizare pentru autodiagnosticarea motorului/conținutul de CO |
| K132 | indicator luminos de defecțiune a accelerației electronice |
| T10p | Conector negru cu 10 pini pe cutia de siguranțe/relee sub caren |
| T32 | Fișă albastră cu 32 de pini pe panoul de bord |
| T32a | Fișă verde cu 32 de pini pe tabloul de bord |
| 131 | conexiunea 2 la "împământare" (-) în cablajul de cablaj al compartimentului motor |
| A108 | cablul transmisiei semnalului senzorului vitezometrului în cablajul grupului de instrumente |
| • | bus de schimb de date CAN-Bus |
