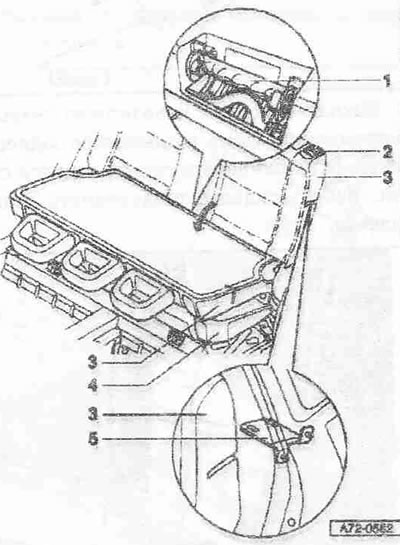

1. Dolny uchwyt zwalniający
2. Zwolnij uchwyt (góra, lewo i prawo)
3. Oparcie tylnego siedzenia
4. Jednoczęściowe tylne siedzenie. Odblokuj oparcie tylnego siedzenia "3" po lewej i prawej stronie, pociągając za uchwyt zwalniający "2". Złóż tylne siedzenie do przodu "3". Pociągnij za uchwyt zwalniający "1" i podnieś tylne siedzenie. Zdejmij zatyczki blokujące demontaż
5. Larwy lewa i prawa

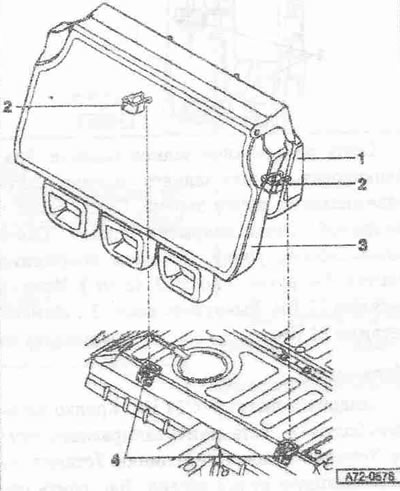

1. Jednoczęściowe tylne siedzenie. Zdjąć tylną ławkę "1" za uchwyty "2" (2x) z mocowań podłogowych "4" (2x). Z pomocą drugiego mechanika wyjmij tylne siedzenie z pojazdu. Odblokuj oparcie tylnego siedzenia. Aby zapobiec uszkodzeniu tapicerki, oparcie tylnego siedzenia nie powinno być bardziej odchylone po demontażu niż po zamontowaniu
2. Poręcze (2x)
3. Oparcie tylnego siedzenia
4. Wiązania podłogowe (2x)
Wyjmowanie i instalowanie mocowania podłogi tylnego siedzenia
Zdejmij tylne siedzenie.

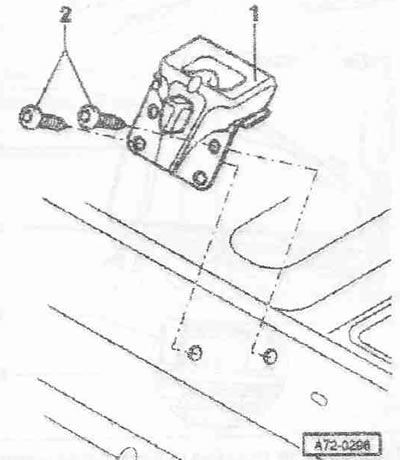

Odkręcić śruby "2" (2 szt.), moment dokręcania 23 Nm. Zdejmij przednią część podłogi mocującą.
Instalacja
Zamontuj przednią część mocującą podłogę "1" w kolejności odwrotnej do demontażu.
Wyjmowanie i instalowanie kotwicy podłogowej tylnego siedzenia

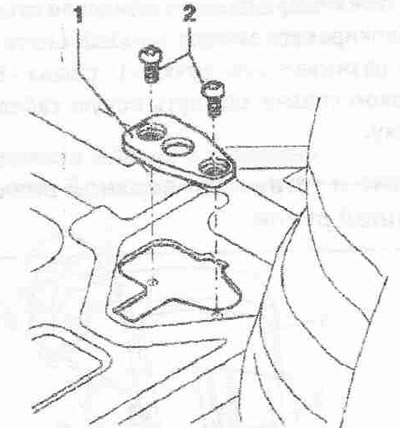

Zdejmij tylne siedzenie.
Odkręcić śruby "2" (2 szt.), moment dokręcania 23 Nm. Zdejmij tylne mocowanie podłogi.
Instalacja
Zamontuj tylne mocowanie podłogi "1" w kolejności odwrotnej do demontażu.
Wyjmowanie i instalowanie cylindra

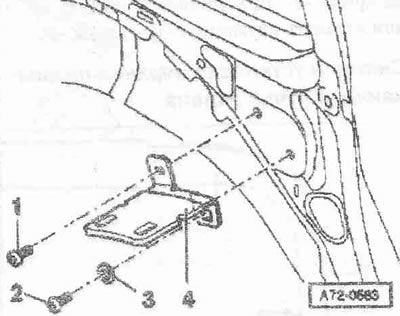

Odblokuj oparcie tylnego siedzenia, pociągając za prawy i lewy uchwyt zwalniający, a następnie złóż oparcie tylnego siedzenia do przodu.
Odkręcić śruby "1" i "2" (moment dokręcania 23 Nm). Usuń twarz "4".
Instalacja
Zamontuj cylinder "4" w kolejności odwrotnej do demontażu. Dokręcić śrubę "2" z podkładką "3".
Wyjmowanie i instalowanie zatyczek zapobiegających demontażowi

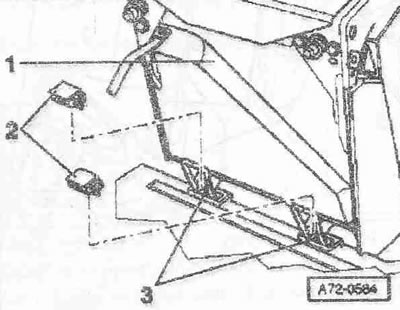

Zdejmij zatyczki zabezpieczające przed demontażem elementu "2" (2x).
Instalacja
Upewnij się, że zatyczki zabezpieczające przed demontażem "2" (2x) są zamocowane w ściągach podłogowych "3" (2x).
Odblokowanie usuniętego tylnego siedzenia

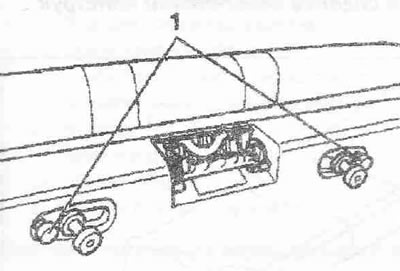

Naciśnij płytki "1" (2x) po obu stronach, pokonując siłę sprężyny, aż tylna część odblokuje się ze słyszalnym kliknięciem. Aby zapobiec uszkodzeniu tapicerki, oparcie tylnego siedzenia nie powinno być bardziej odchylone po demontażu niż po zamontowaniu.
Wyjmowanie i instalowanie dolnego uchwytu zwalniającego
Dolnego uchwytu zwalniającego "4" nie można zdemontować bez jego uszkodzenia.

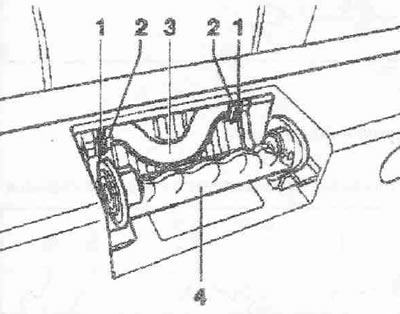

Przetnij opaski kablowe "1" (2 szt.). Za pomocą śrubokręta płaskiego odblokuj zamki "2" (2x). Zdjąć dolny uchwyt zwalniający "4" z wału "3".
Instalacja
Zamontuj dolny uchwyt zwalniający "4" w kolejności odwrotnej do demontażu. Zabezpiecz zamki "2" (2x) opaskami zaciskowymi "1" (2x). Nie zaciskaj opasek zaciskowych zbyt mocno.
Demontaż i montaż listwy wewnętrznej i zewnętrznej
Po demontażu tapicerki widoczne są uszkodzenia.

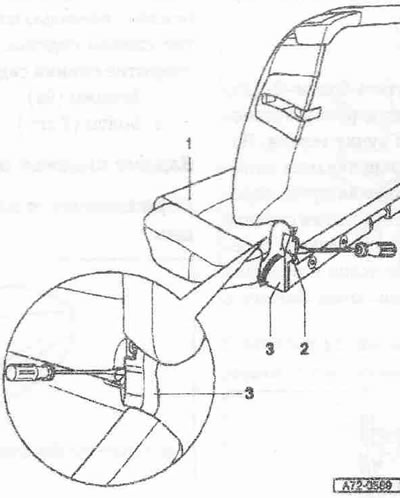

1. Tylne siedzenie
2. Tapicerka wewnętrzna
3. Panel wykończeniowy zewnętrzny
Zdejmij tylne siedzenie. Odblokuj oparcie tylnego siedzenia. Za pomocą śrubokręta płaskiego odsuń panele wykończeniowe "2" i "3" od tylnej strony tylnego siedzenia "1". Za pomocą śrubokręta płaskiego rozsuń panele wykończeniowe po wewnętrznej stronie "21" i zewnętrznej stronie "2" przedniego tylnego siedzenia "1". Zdejmij zewnętrzny panel wykończeniowy "3" z pokrycia oparcia fotela w kierunku wskazanym strzałką. Odciągnij zewnętrzny panel wykończeniowy "3" do tyłu od tylnej ławki.
Instalacja
Zamontuj panele wykończeniowe "2" i "3" w odwrotnej kolejności.
Wyjmowanie i instalowanie uchwytu zwalniającego górny ekran

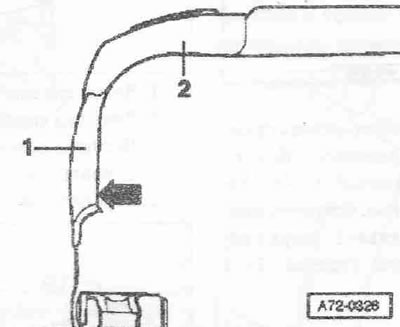

Zdejmij tylne siedzenie. Odblokuj oparcie tylnego siedzenia. Usuń blokadę odblokowującą ekran. Zdejmij pokrywę -1. przy uchwycie odblokowującym ekran "2" "Strzałka". Zdjąć pokrywę "1" znajdującą się pod uchwytem zwalniającym ekran "2".

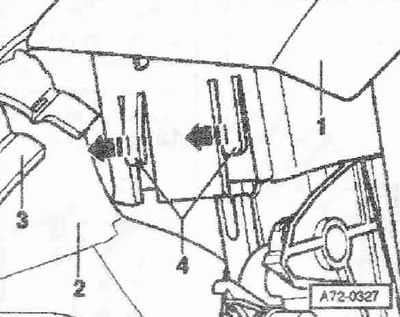

Złóż poduszkę "2" razem z poszewką "3" do przodu. Za pomocą śrubokręta płaskiego odblokuj zatrzaski blokujące "4" (2x) w kierunku wskazanym strzałką. Zdejmij ekran "1" w górę.
Wyjmowanie i instalowanie górnego uchwytu zwalniającego

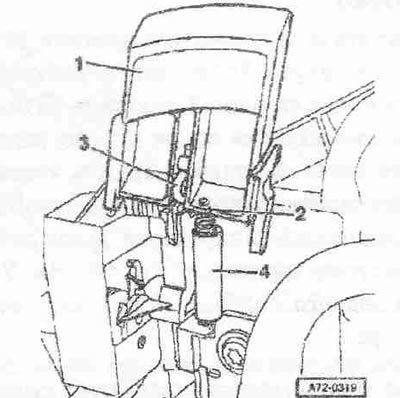

Zdejmij tylne siedzenie. Odblokuj oparcie tylnego siedzenia. Zdejmij uchwyt zwalniający ekran. Zdejmij pokrowiec i poduszkę oparcia. Zdejmij tylną pokrywę. Wyjmij sprężynę "2". Zdjąć uchwyt zwalniający "1" z haka "3".
Instalacja
Wyciągnij sprężynę "2" z tulei "4" za pomocą haka. Zamontuj górny uchwyt zwalniający "1" w kolejności odwrotnej do demontażu.
Wyjmowanie i instalowanie blokady odblokowującej ekran

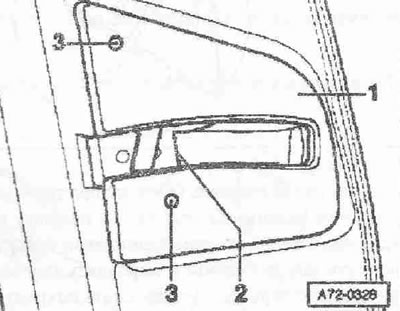

Wciśnij kołki "3" (2x) do środka. Umieść płaski śrubokręt na zatrzasku "2" i zdejmij ekran "1" z ramy oparcia fotela.
Instalacja
Wymień piny "3" (4x). Zamontuj blokadę zwalniania ekranu "1" w kolejności odwrotnej do jej demontażu.
Wyjmowanie i instalowanie blokady zwalniającej
Zdejmij tylne siedzenie. Odblokuj oparcie tylnego siedzenia. Zdejmij uchwyt zwalniający ekran. Zdejmij blokadę zwalniania ekranu z obu stron. Zdejmij pokrowiec i poduszkę oparcia tylnego siedzenia. Zdejmij tylną pokrywę. Zdejmij górny uchwyt zwalniający.

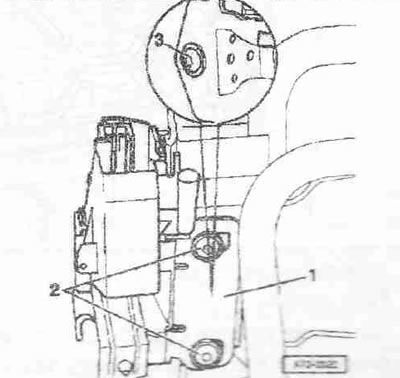

Zaznacz położenie śrub. Odkręcić śruby "2" (2 szt.). Odkręć śrubę "3". Zdejmij blokadę zwalniającą "1".
Instalacja
Wkręcić śrubę "3", moment dokręcania 21 Nm. Wkręcić śruby "2" (2x) i mocno dokręcić. Zamontuj górny uchwyt blokujący. Załóż pokrowiec oparcia. Zamontuj uchwyt zwalniający ekran. Wyreguluj blokadę zwalniającą "1" (przekręcając blokadę zwalniającą "1") tak, aby uchwyt zwalniający poruszał się swobodnie (pukać młotkiem). Zamontuj tylne siedzenie w samochodzie. Wyrównaj mechanizm blokujący z cylindrem i siedziskiem. Dokręcić śruby "2" (2x) momentem 21 Nm. Załóż pokrowiec i poduszkę oparcia tylnego siedzenia. Zamontuj blokadę zwalniającą ekran po obu stronach.
Zdejmowanie i zakładanie pokrowca na siedzenie

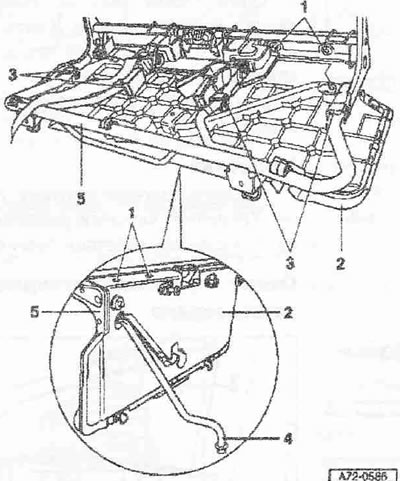

2. Pokrowiec na siedzenie. Zdejmij tylne siedzenie. Odblokuj oparcie tylnego siedzenia. Zdejmij pokrowiec i poduszkę pojedynczego tylnego siedzenia. Za pomocą śrubokręta płaskiego naciśnij zaciski "3" (4x). Zatrzaśnij tylne siedzenie i wypoziomuj je. Odchyl podporę do tyłu -4. Zdjąć powłoki "1" (2x). Zdjąć pokrowiec siedziska "2" w górę z ramy siedziska "5". Montaż: Zamontuj pokrowiec na siedzenie "2" w odwrotnej kolejności
3. Zaciski (4x)
4. Wsparcie
5. Rama siedziska
Zdejmowanie i zakładanie pokrowca na oparcie siedzenia

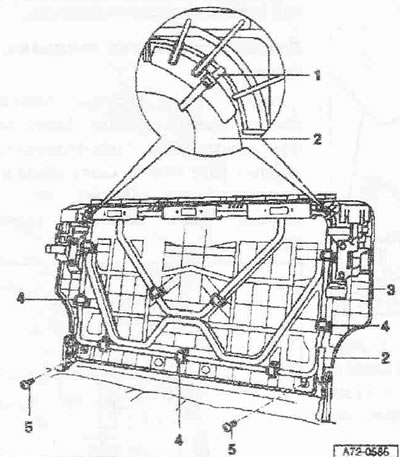

1. Opaska kablowa (2 szt.)
2. Rama oparcia
3. Pokrowiec na oparcie siedzenia. Zdejmij tylne siedzenie. Odblokuj oparcie tylnego siedzenia. Zdejmij pokrowiec i poduszkę oparcia tylnego siedzenia. Odkręcić śruby "5" (2 szt.). Otwórz segregatory "1" (2 szt.). Za pomocą śrubokręta płaskiego naciśnij zaciski "4" (9x). Zdjąć pokrowiec oparcia siedzenia "3" z ramy oparcia siedzenia "2". Montaż: Zamontuj pokrowiec oparcia siedzenia "3" w odwrotnej kolejności
4. Zaciski (9x)
5. Śruby (2 szt.)
