1. Tylne drzwi. Dla lepszej przejrzystości, uszczelka/wspornik montażowy tylnych drzwi nie są pokazane na rysunku. Uszczelniacz (zagęszczony. paski z pianki poliuretanowej)tylne drzwi/uchwyt montażowy. Uszczelniacz (skóra butylowa "AKL 450 005 05") powierzchnie pomiędzy zawiasem/prętem zabezpieczającym. Zamknij otwory w belce zabezpieczającej za pomocą zaślepek i uszczelniacza
2. Uchwyt do wbudowanych części drzwi. Aby go usunąć, należy zaznaczyć położenie wspornika na drzwiach, np. cienkim pisakiem. Zdejmij uchwyt montażowy. Odłącz przewody elektryczne od wspornika wbudowanych części drzwi i wyjmij je z elementów mocujących. Odkręć śruby i wyjmij wbudowane części wspornika drzwi, kierując je do góry. Montaż: Przed montażem uchwytu należy upewnić się, że elementy regulacyjne są całkowicie dokręcone. W razie konieczności elementy regulacyjne należy dokręcić ręcznie. Włóż wspornik do drzwi od góry. Lekko dokręć śruby. Zamknij drzwi. Wyrównaj wspornik z otworem drzwi. Lekko dokręć dolne śruby. Otwórz drzwi. Sprawdź luki. W razie konieczności dostosuj położenie wspornika. Jeżeli szczeliny mają wymaganą wielkość, wówczas podczas montażu należy dokręcić śruby w tej kolejności momentem 30 Nm. Ważne jest, aby przestrzegać kolejności dokręcania śrub
3. Element regulacyjny. Podczas dokręcania śrub następuje regulacja długości elementu. Przed zamontowaniem uchwytu wbudowanych elementów drzwi konieczne jest całkowite dokręcenie elementów regulacyjnych (gwint lewy)
4. Moment dokręcania śrub: 30 Nm. Podczas montażu należy przestrzegać kolejności dokręcania śrub montażowych
5-7. Mocna śruba, 30 Nm
Element regulacyjny

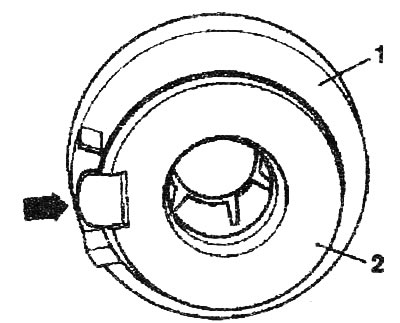

Przed zamontowaniem uchwytu wbudowanych części drzwiowych konieczne jest przykręcenie tulei gwintowanych "2" elementu regulacyjnego "1" przeciwnie do ruchu wskazówek zegara do końca. Blokada "strzałki" tulei gwintowanej musi znajdować się pomiędzy ogranicznikiem a ogranicznikiem obrotu.
