Снятие
Снять рычаг стеклоочистителя. Снять капот двигателя.

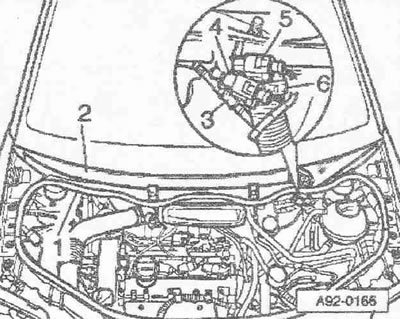

Отсоединить трубку омывателя «3». Где имеются, отсоединить разъёмы «4» и «5» для обогреваемых форсунок омывателя. Снять шланговый зажим «6» клещами для шланговых зажимов «V.A.G 1921» и снять шланг для стока воды с решетки обтекателя. Снять уплотнение «1» для решетки обтекателя.
Осторожно! Опасность повреждения решетки обтекателя. Для предотвращения повреждения решетки обтекателя «2» при снятии слегка обработать мыльным раствором стык между ветровым стеклом и решеткой обтекателя и снять решетку вертикально по направлению вверх, начав с крепежной планки.

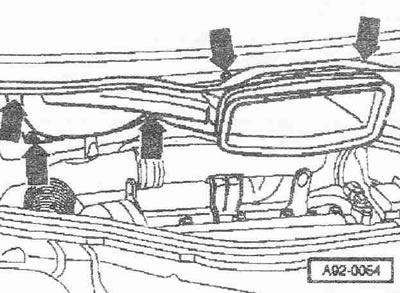

Снять решетку обтекателя «2». Свободно уложить трубку омывателя. Выкрутить гайки и болты «стрелки». Канал приточного воздуха вытянуть вперёд и отвести к правой стороне а/м.

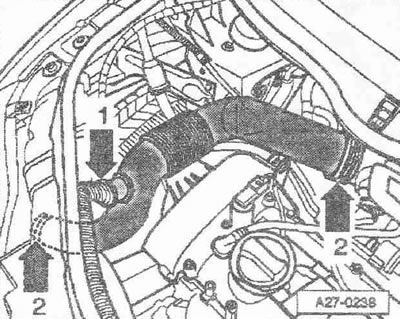

Снять резонатор на шланге воздуховода «стрелка 1», для этого нажать кнопки фиксатора. Снять воздуховод, для этого ослабить пружинные хомуты «стрелки 2» клещами для шланговых хомутов «V.A.G 1921».

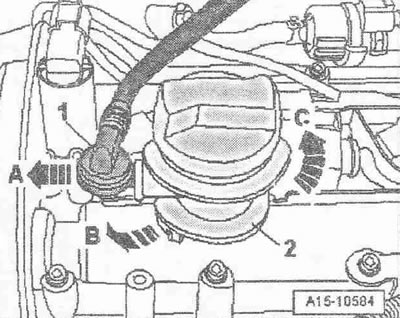

Снять обратный клапан «1» с маслоналивного патрубка «2» «стрелка А» и отложить в сторону. Стрелки «В, С» не учитывать.

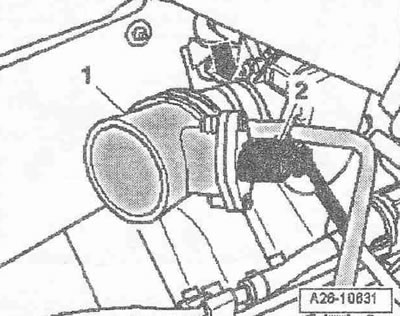

Отсоединить разъем «2» расходомера воздуха «G70». Снять хомут «стрелка» и снять штуцер «1» с расходомером воздуха «G70».

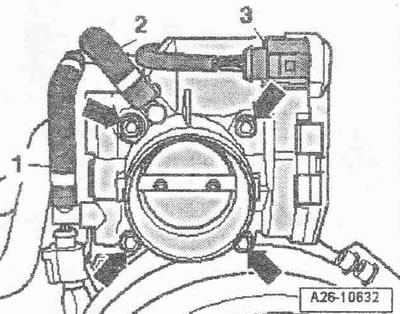

Отсоединить разъем «3». Выкрутить болты «стрелки», отложить в сторону блок дроссельной заслонки «3338» с подключенными шлангами ОЖ «1» и «2».

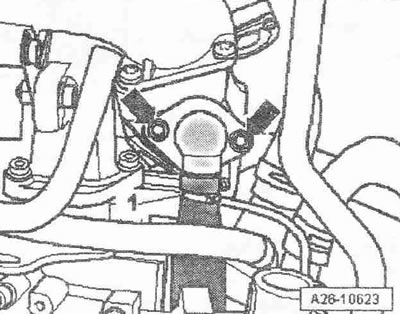

Выкрутить болты «стрелки» для трубы выпускного коллектора.

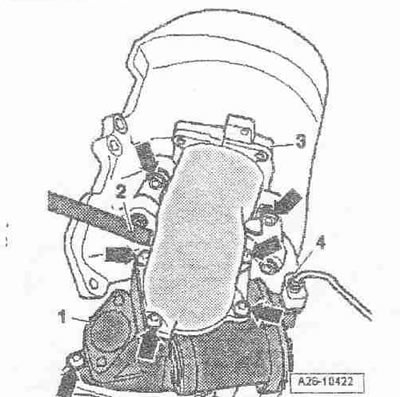

Снять шланг «2» с абсорбера. Выкрутить болты «стрелки» и снять опору впускного коллектора «3». Отсоединить разъём «4» и снять клапан рециркуляции ОГ «N18» с потенциометром системы рециркуляции ОГ «G212».
Установка
Установка в обратном порядке, при этом необходимо заменить прокладки. Для крепления всех соединений шлангов использовать хомуты соответствующей серии. Установить блок дроссельной заслонки. Установить канал приточного воздуха.
