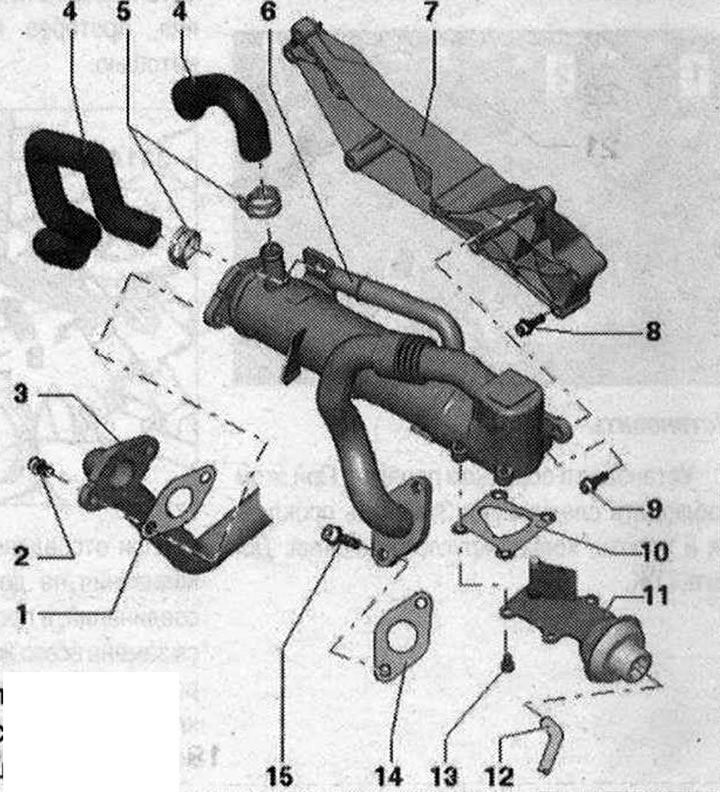

Детали и узлы системы рециркуляции ОГ 1. Прокладка, заменить; 2. Болт; 3. Соединительная трубка системы рециркуляции ОГ; 4. Водяные шланги; 5. Пружинный хомут; 6. Радиатор системы рециркуляции ОГ; 7. Держатель; 8/9. Болт, 9 Н-м; 10. Прокладка; 11. Вакуумный резервуар; 12. Вакуумный шланг, от переключающего клапана радиатора системы рециркуляции ОГ -N345-; 13. Болт, 7 Н·м; 14. Прокладка, заменить; 15. Болт, 25 Н-м, заменить

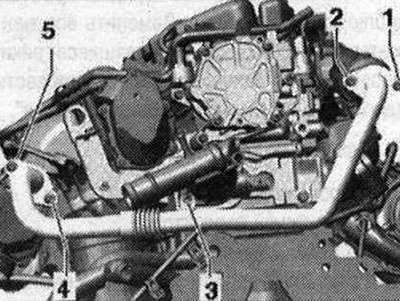

Последовательность и момент затяжки 1. Вставить болты -4- и -5-; 2. Вставить болты -1- и -2-; 3. Установить болты -3-; 4. Затянуть винты -1- и -2- моментом 20 Н·м; 5. Затянуть винты -4- и -5- моментом 20 Н-м; 6. Затянуть болт -3- моментом 8 Н·м
