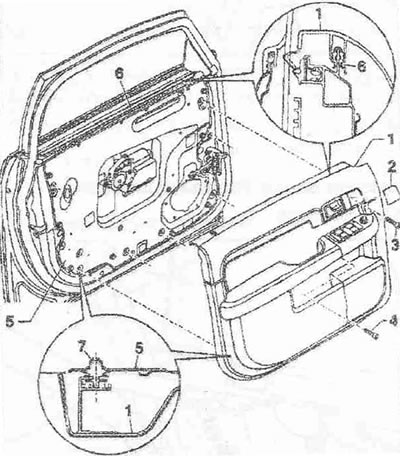

1. Облицовка двери. При помощи плоской отвертки отжать экран высокочастотного динамика «2». Выкрутить болт «3». Выкрутить болты «4» (2 шт.) из облицовки двери. Освободить облицовку двери «1» из зажимов «7» (8х) основы двери. Отжать облицовку двери «1» вверх из поддерживающего профиля «6». Отсоединить гибкий трос внутренней ручки двери. Отсоединить штекерный разъем высокочастотного динамика. Отсоединить разъем блоха управления стеклоподъемника. Установка: Заменить поврежденные зажимы «7». Закрепить комплекты проводов. Натянуть трос Боудена. Натянуть облицовку двери «1» на удерживающем профиле «6». Заблокировать облицовку двери «1». Закрепить винтами облицовку двери «1»
2. Экран высокочастотного динамика
3. Болт. Момент затяжки 2 Нм
4. Бинты (2 шт.). Момент затяжки 2 Нм
5. Корпус двери
6. Удерживающий профиль
7. Клипсы (8 шт.)

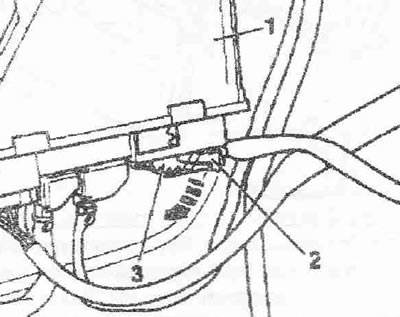

Отсоединение гибкого троса
Извлечь трос «1» из направляющей «2» и отсоединить его. При установке следить за тем, чтобы крючок «3» был обращен вверх.

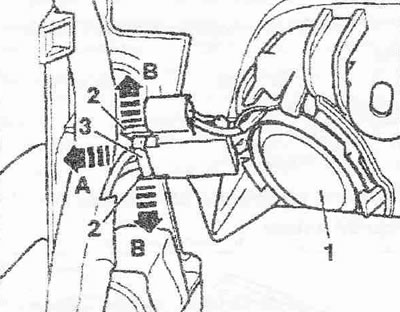

Штекерный разъем высокочастотного динамика
Осторожно надавите зажимы «2» по направлению стрелки «В». Оттянуть штекерный разъем «3» по направлению стрелки «А» от высокочастотного динамика «1».

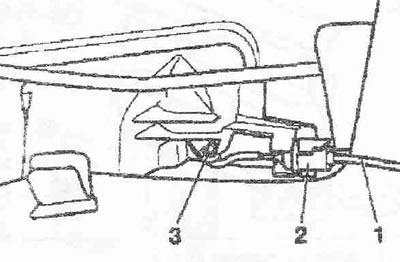

Разъем блока управления стеклоподъемника
Откинуть фиксатор «2» (по направлению стрелки). Оттянуть штекерный разъем «3» из блока управления стеклоподъемника «1».

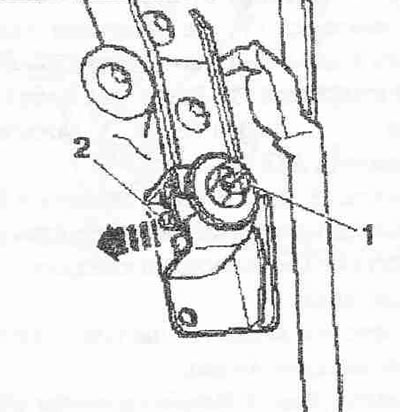

Крепежная клипса обивки двери
Нажать на фиксирующий выступ «2» и извлечь клипсу «1» в направлении стрелки.
