Снятие и установка передней облицовки (Audi 80 Б3)

Передняя облицовка состоит из четырех частей: средней и нижней части, правой и левой замковой поперечины. Описывается снятие облицовки в комплекте. Каждая из ее деталей может быть снята отдельно.

Снятие

Снять бампер.



Отвинтить накладку, слева и справа и вынуть ее из насадки.

Снять фару.

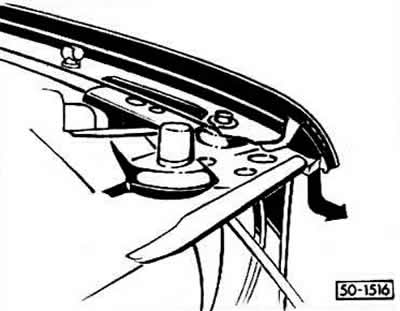

Отсоединить трос открывания капота. Для этого сверху через монтажное отверстие освободить зажимной штуцер и отсоединить трос.



Отвинтить кожух всасываемого воздуха.

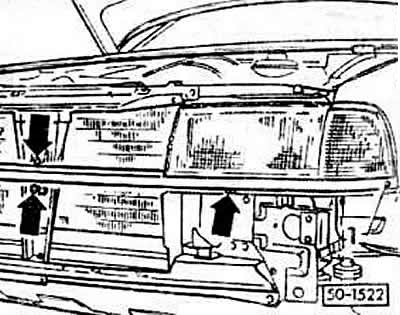

Отвинтить среднюю часть. Для этого отвинтить по одному болту слева и справа сверху и один болт спереди. Затем отвинтить один болт снизу в центре средней части и вынуть среднюю часть с боковыми облицовками радиатора.

4-х цилиндровый двигатель: отсоединить электропровода термовыключателя и вентилятора. Отвинтить две резинометаллические опоры радиатора, осторожно отодвинуть назад и положить на двигатель с присоединенными шлангами системы охлаждения.

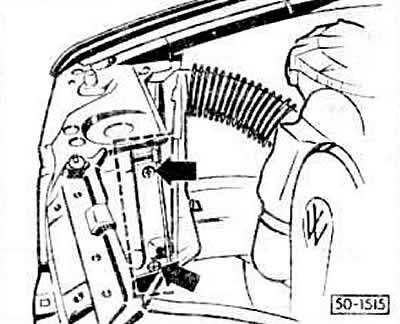

Отвинтить от кузова слева и справа по 5 болтов облицовки.



Снять облицовку сбоку внизу под крылом.

Установка

Вставить облицовку и привинтить 6-ю болтами спереди усилием 23 Нм.

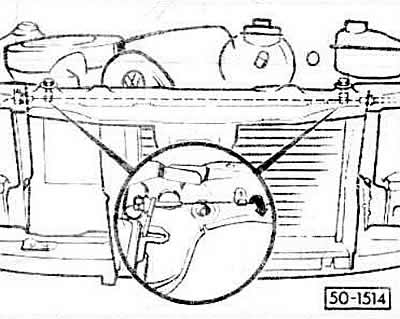

Завернуть сверху 4 самонарезающих винта усилием 7,5 Нм.

Внимание: Не затягивать винты очень сильно, так как они легко могут вырваться. Винты можно завернуть с помощью сменной головки без рычага усилием руки.

4-х цилиндровый двигатель: установить радиатора на опоры и привинтить. Присоединить разъемы термовыключателя и радиатора.

Установить и привинтить среднюю часть.

Привинтить кожух всасываемого воздуха.

Присоединить трос капота.

Установить фары.

Установить бампер.

Отрегулировать замок капота.
