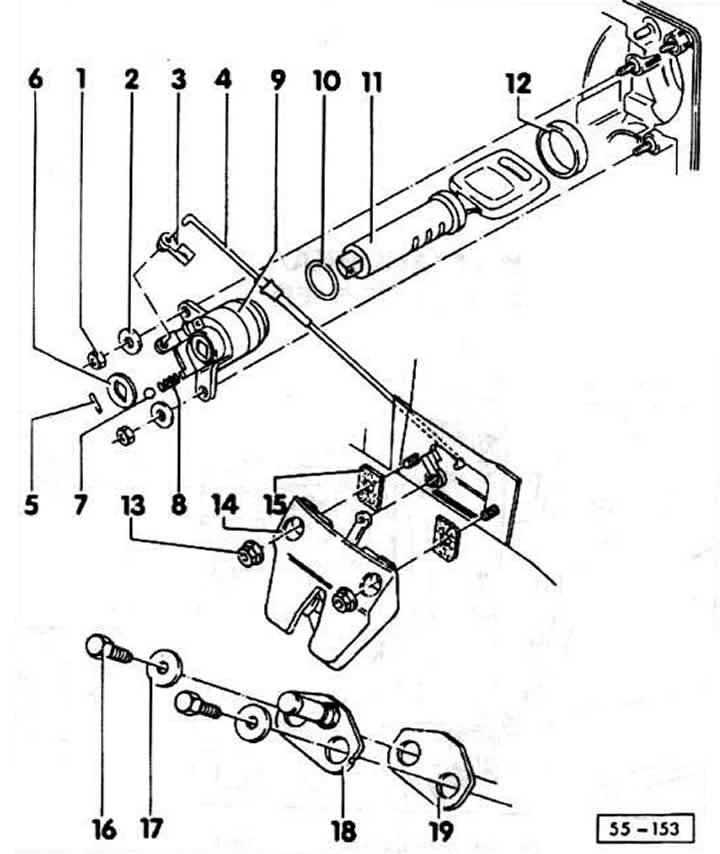

Седан
1 - гайка, 6 Нм
2 - пружинная шайба
3 - шарнирная втулка
4 - приводная тяга
Регулировка: вставить концы тяги и натянуть тягу выбрав зазор не резьбовом соединении, но не перетягивать.
5 - штифт
6 - эксцентрик
У автомобилей с центральным замком снимать осторожно. Следить, чтобы не выпали шарик и пружина.
7 - шарик
Только при центральном замке. При установке в цилиндр замка слегка покрыть смазкой.
8 - пружина
Только при центральном замке.
9 - корпус цилиндра замка
10 - уплотнительное кольцо
Для цилиндра сзади.
11 - цилиндр замка
Для снятия вынуть штифт и снять эксцентрик.
Внимание: цилиндр выдавливать только со вставленным ключом.
12 - уплотнительное кольцо
13 - стопорная гайка, 3 Нм
14 - замок
15 - прокладка
Снять защитную пленку и наклеить а новый замок.
16 - болт, 3 Нм
17 - шайба
18 - запорный клин
Перемещение клина при ослабленных болтах установить размер зазора крышки багажника.

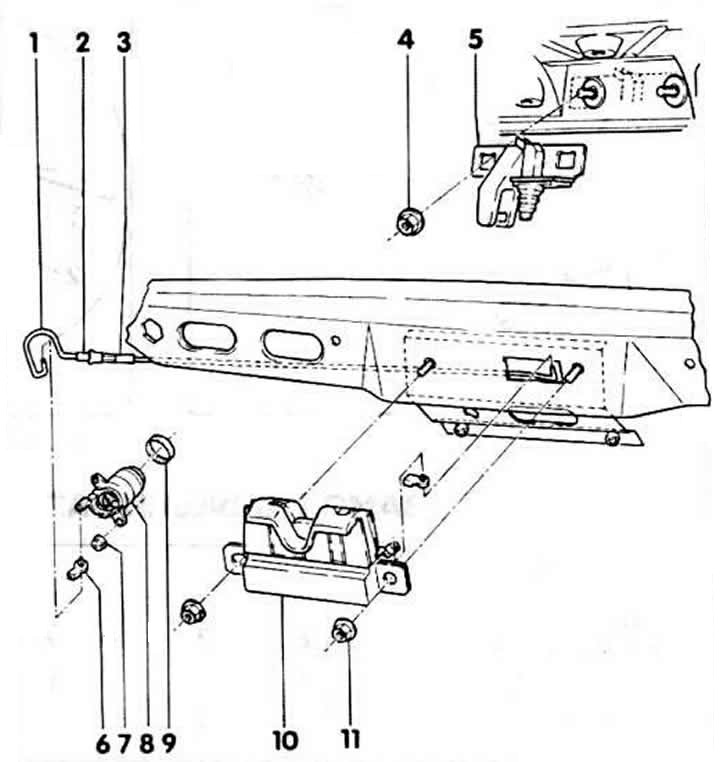

Купе
1 - приводная тяга
Регулировка: при установке не перетягивать, максимальный люфт 2 мм.
2 - втулка
3 - резьбовое соединение
4 - шестигранная гайка, 8 Нм
5 - пластина замка
Регулировка: установить посередине и вниз. Затянуть шестигранные гайки -4- усилием 0,8 Нм. Закрыть багажник, пластина сама примет требуемое положение. Затянуть шестигранные гайки -4-. 6 - шарнирная втулка
7 - шестигранная гайка, 4 Нм
8 - цилиндр замка
9 - упорное кольцо
10 - замок
11 - шестигранная гайка, 8 Нм
