Электродвигатель дистанционного открывания крышки багажника -V139-

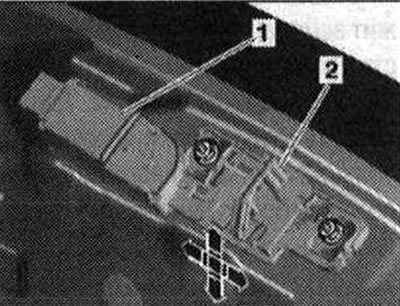

Ослабить комбинированные гайки, скоба замка -2- с двигателем доводчика -1- еще должна иметь возможность перемещения. Для облегчения регулировки на задней стенке нанесены метки, по которым устанавливается скоба замка.

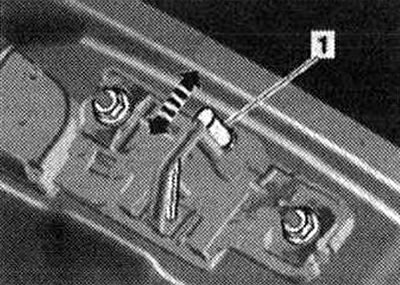

Верхнее и нижнее конечное положение на двигателе разблокировки крышки багажника-V139-
Для регулировки крышки двигатель доводчика должен находиться в положении "крышка закрыта" (нижнее крайнее положение). Установка скобы замка в верхнем крайнем положении -1 - не допускается, так как в этом случае возможно повреждение крышки в конце процесса закрытия. При регулировке крышки двигатель доводчика должен быть отсоединен от электросети. Перед регулировкой крышки полностью ввернуть верхнюю часть регулируемого буфера на крышке. Плотно затянуть гайки -А-. Закрыть дверь багажника и проверить базовое положение. Замок крышки при этом должен быть защелкнут в основном стопоре (2-е фиксированное положение). Открыть крышку в этом положении и затянуть гайки -1-.
Электродвигатель дистанционного открывания крышки багажника -V139-
Если устанавливается прежняя скоба замка, отметить ее положение перед снятием. Устанавливать скобу замка с доводчиком разрешается только в положении "крышка закрыта", это положение соответствует состоянию поставки новой детали. Если устанавливается прежняя скоба замка, открыть крышку и заблокировать замок крышки или поворотный рычаг, например, с помощью отвертки. Доводчик примет положение "крышка закрыта" = исходное положение. После этого снять эл. разъем с доводчика, при этом замок крышки можно открыть с помощью ручки в крышке.
Слегка затянуть гайки -1 -. Закрыть крышку багажника и привести ее в ровное положение. Замок крышки при этом должен быть защелкнут в основном стопоре (2-е фиксированное положение). В этом положении открыть крышку багажника и затянуть гайки -1-.

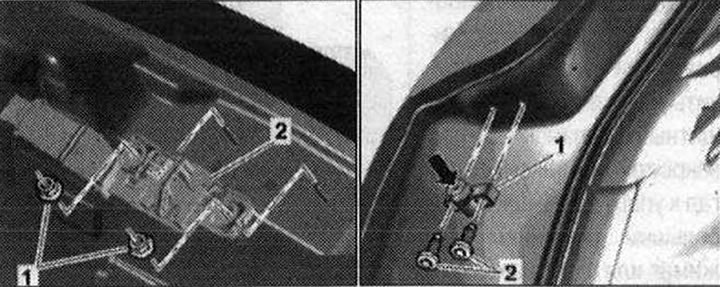

При установке болтов -2- на упоре со стороны кузова -1- затягивать их с моментом. Выкрутить регулировочный буфер -стрелка- на- столько, чтобы при закрытой крышке он соприкасался с буферами на крышке. Проверить легкость закрывания крышки, при необходимости повторить регулировку регулируемого буфера. Если крышка закрывается с трудом, немного вкрутить регулируемый буфер.
