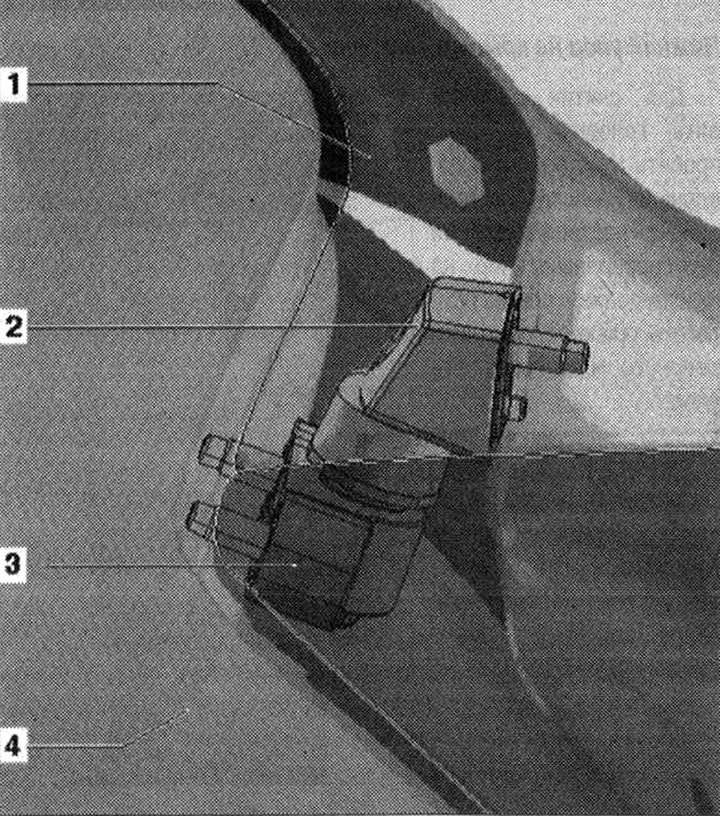

Монтажное положение регулируемого буфера
- 3. Регулируемый буфер на кузове. Регулируемый буфер крепится на кузове винтами. При установке соответствующие болты затянуть моментом 8 Н·м. Регулировка по высоте осуществляется с помощью регулировочного винта. При правильной регулировке закрытой крышки регулируемый буфер должен прилегать к буферу на крышке с небольшим давлением
- 4. Боковина

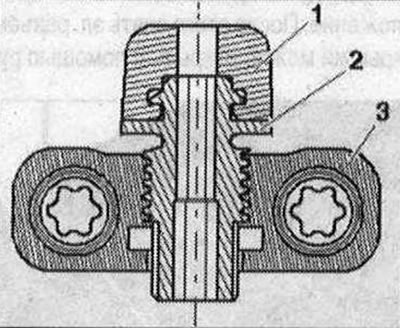

Регулировочный болт упора
Перед регулировкой крышки вкрутить регулировочный винт «2» с защитным колпачком «1» полностью в буфер «3». Регулировочный винт «2» выкрутить настолько, чтобы защитный колпачок «1» при закрытой крышке прилегал к упору на крышке с небольшим давлением. Нажимая или вытягивая крышку за боковые кромки ниже стекла, проверить отсутствие люфта закрытой крышки и соответствие ее положения шаблону. При необходимости повторить регулировку.

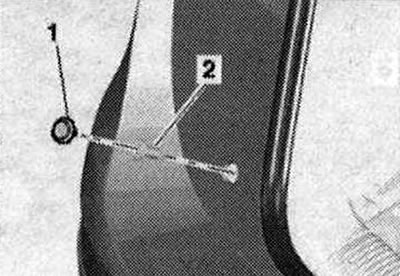

Верхний упор на крышке багажника
При установке упора «2» затянуть винт «1» моментом 8 Н·м. Регулировка по высоте осуществляется с помощью регулируемого буфера на кузове.

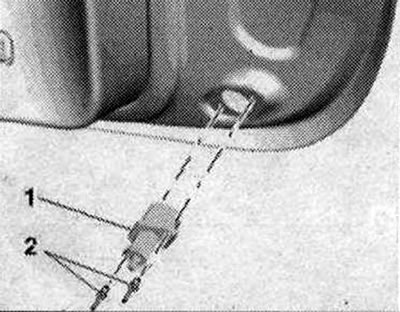

Нижний упор на крышке багажника
Для снятия рассверлить головки заклепок, пробить их стержни и извлечь из крышки. При правильной настройке нижний регулировочный упор на кузове должен слегка прилегать, при необходимости ввернуть или вывернуть упор.

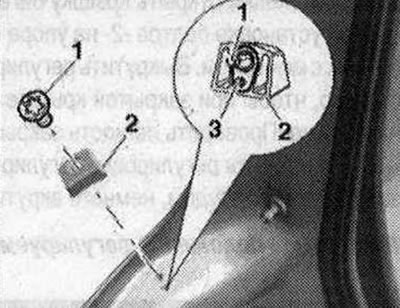

Упор на кузове
Ввернуть упор «1» до конца в глухую неподвижную гайку «2». При установке глухая неподвижная гайка должна ровно прилегать.
