Ovo poglavlje posvećeno je opisu postupaka održavanja i popravka za neke komponente brodskog električnog sustava, koji uključuju, uz one o kojima se govori u nastavku, i sve uređaje za osvjetljavanje i električne dodatke koji nisu izravno povezani s motorom. Osim toga, razmatraju se postupci za dijagnosticiranje kvarova električne opreme općeg reda. Podaci o akumulatoru, generatoru i starteru navedeni su u poglavlju Električni sustavi motora.
Oprez: Prilikom izvođenja bilo kakvih radova popravka i održavanja na komponentama električnog sustava, neophodno je najprije odspojiti kabel za uzemljenje od akumulatora kako biste izbjegli električne ozljede i/ili požar.
Upozorenje: Pojedinačna obilježja navedena su iu tekstu poglavlja te su, ako su obvezna, istaknuta masnim slovima.
Žarulje sa žarnom niti 12 V
Svrha |
Tip postolja |
Snaga, W |
duga svjetla |
H7 |
55 |
Kratka svjetla, halogen/xenon |
H7/D2S |
55/35 |
Svjetla za maglu |
H11 |
55 |
parkirno svjetlo |
W |
5 |
Prednji pokazivači smjera |
PY |
21 |
Ponavljači bočnih žmigavaca |
WY | 5 |
Stražnji pokazivači smjera |
PY | 21 |
parkirna svjetla |
R | 5 |
Stop svjetla |
R | 21 |
magloviti lampioni |
R | 21 |
svjetla za vožnju unazad |
R | 21 |
Svjetla registarske pločice |
S | 6 |
Svjetlo za čitanje |
R | 6 |
Kupolasto svjetlo sprijeda |
S | 10 |
Unutarnja/prtljažna svjetla |
S | 6 |
Pretinac za rukavice/prtljažnik |
W | 5 |
Svjetiljke za osvjetljavanje prostora za noge/ulaza |
W |
5 |
Karakteristično |
Značenje |
H7/H11 |
Halogena svjetiljka |
D2S |
Visokonaponska ksenonska lampa |
R |
baza bajuneta |
W |
stakleno postolje |
S |
Sofit |
Y |
narančasta boja |
Električni osigurači

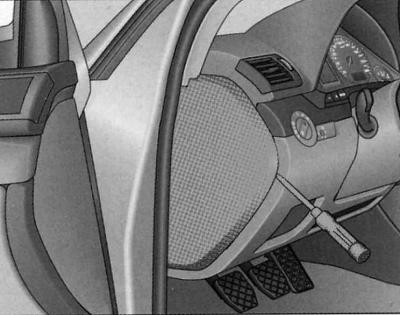

Poklopac osigurača. Lijeva krajnja strana ploče s instrumentima

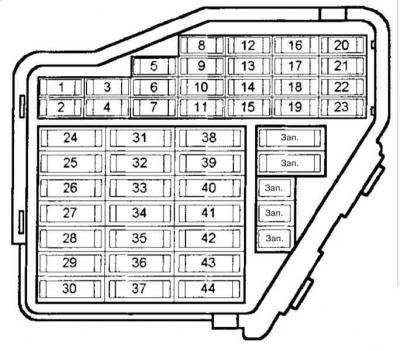

Ploča s osiguračima na ploči s instrumentima
Oznake boja osigurača
Boja |
Maksimalna struja, A |
Svijetlosmeđa |
5 |
Crvena |
10 |
Plava |
15 |
Žuta boja |
20 |
Prirodno (bijela) |
25 |
zelena |
30 |
Namjena osigurača
Neki od navedenih potrošača samo su za određene izmjene ili su uključeni u prilagođeni paket. U slučaju nepodudarnosti, prednost imaju podaci navedeni na naljepnici koja se nalazi na unutarnjoj strani poklopca osigurača.
№ |
Potrošač |
Jačina struje, A |
1 |
Klima uređaj |
10 |
2 |
Svjetla u prostoru za noge |
5 |
3 |
Grijane mlaznice za pranje vjetrobrana |
5 |
4 |
Ventilator |
5 |
5 |
Telefon, senzor razine motornog ulja, višenamjenski prekidači, grijana stražnja sjedala, sjenilo stražnjeg stakla, automatski mjenjač (klackalica mjenjača) |
10 |
6 |
Klima uređaj (senzor kvalitete zraka), mjerač tlaka |
5 |
7 |
Elektronički sustav protiv proklizavanja (ESP), prekidač stop svjetla, senzor pedale spojke, senzor kuta upravljača |
10 |
8 |
Telefon |
5 |
9 |
pojačivač kočnica (Vakuumska pumpa) |
15 |
10 |
Automatsko podešavanje snopa prednjih svjetala |
10 |
11 |
Odsutan |
|
12 |
Dijagnostička utičnica |
10 |
13 |
modul stupa upravljača |
10 |
14 |
Stop-svjetla |
10 |
15 |
Kontrolna ploča, navigacijski sustav |
10 |
16 |
Otvarač garažnih vrata |
5 |
17 |
Pomoć pri parkiranju, kontrola visine vožnje, nadzor tlaka u gumama |
10 |
18 |
Odsutan |
|
19 |
Svjetla za maglu, stražnja svjetla za maglu |
15 |
20 |
Desno kratko kratko svjetlo, podešavanje visine svjetla |
15 |
21 |
Lijevo kratko kratko svjetlo, podešavanje dometa prednjih svjetala |
15 |
22 |
vozačeva vrata |
15 |
23 |
suvozačeva vrata |
15 |
24 |
Električna udobnost s jednom kontrolom |
20 |
25 |
ventilator grijača |
30 |
26 |
Grijanje stražnjeg stakla |
30 |
27 |
utičnica za prikolicu (Kontrolni blok) |
30 |
28 |
Pumpa za gorivo, pomoćna pumpa za dizel |
20 |
29 |
Upravljanje motorom |
20 |
30 |
Klizna krovna ploča |
20 |
31 |
Svjetla za vožnju unatrag, automatski mjenjač, dijagnostička utičnica, unutrašnje retrovizor s automatskim zatamnjivanjem |
15 |
32 |
Upravljanje motorom |
20 |
33 |
upaljač |
15 |
34 |
Upravljanje motorom |
15 |
35 |
Utičnica u prtljažniku |
30 |
36 |
Brisač |
30 |
37 |
Pumpa za pranje vjetrobrana i farova |
25 |
38 |
Električna praktičnost s jednom komandom, otpuštanjem vrata prtljažnika |
15 |
39 |
radio sustav |
20 |
40 |
Zvučni signal |
25 |
41 |
Odsutan |
|
42 |
Elektronički sustav protiv proklizavanja (ESP) |
|
43 |
Upravljanje motorom |
15 |
44 |
Grijanje sjedala |
30 |
Električni podizači prozora i električna sjedala upravljaju električnim prekidačima od preopterećenja. Nakon uklanjanja preopterećenja (npr. u slučaju smrzavanja stakla) ponovno se automatski uključuju nakon nekoliko sekundi.
Relej

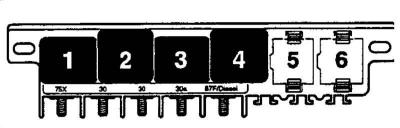

Centralni mikroreleji
- 1 - Relej sirene
- 2 - Relej za smanjenje opterećenja
- 4 - Relej pumpe za gorivo
- 5, 6 - Povremeni relej brisača/perača

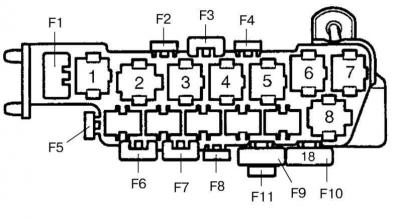

Relejna kutija s 8 položaja
- 2 - Relej za kontrolu druge brzine ventilatora hladnjaka
- 3 - Kontrolni relej ventilatora hladnjaka (1. brzina) /upravljanje pumpom rashladne tekućine
- 4 - Bele upravljačke jedinice električnih prozora / krovnog otvora / ABS releja (s ESP-om)
- 5 - Upravljačka jedinica za signale upozorenja otvorenih vrata
- 7 - Radio/CD izmjenjivač/Relej ABS pumpe
- F2 - Elektrika suvozačevog sjedala
- F3 - Električno vozačko sjedalo
- F5 - Dodatni priključak za napajanje
- F6 - Zaštita kruga prednjeg električnog podizača prozora
- F7 - Zaštita električnog kruga stražnjeg prozora
- F8, F9, F11 - Relej i upravljačka jedinica ventilatora hladnjaka
- F10 — ABS

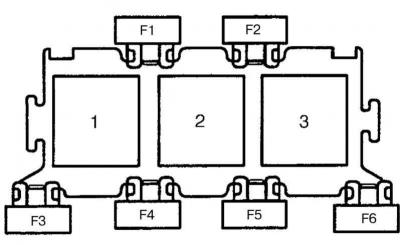

Relejna kutija s 3 položaja
- 1 - Relej 2 grijanje rashladne tekućine (dizel)
- 2 - Relej za dodatni dovod zraka / Relej 1 za rashladno sredstvo za grijanje (dizel)
- 3 - ECM relej snage
- F1 —
- F2 - ECM
- F4 - Grijač rashladne tekućine 2 (1.9 TDI) /Pumpa sekundarnog zraka/žarilice (2.5 TDI)
- F5 - Grijač rashladne tekućine 1 (1.9 TDI)
- F6 - Žarilice (dizel)

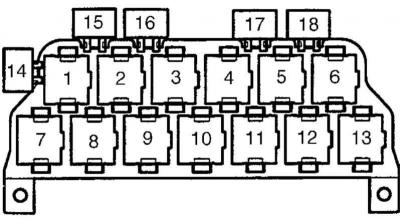

Relejna kutija s 13 položaja
- 3 - relej K/V spojke
- 4.5 - Jedinica za upravljanje stražnjim svjetlima
- 6 - Relej osvjetljenja poluge mjenjača
- 7 - Relej zamagljenih prednjih svjetala
- 8 - relej za uključivanje DRL
- 9 - Relej svjetla za vožnju
- 13 - Relej za parkiranje / neutralni položaj
Položaj glavnih električnih elemenata u tijelu
- 1 - Kontrolna jedinica tempostata
- 2 — TCM
- 3 - Kontrolna jedinica zračnog jastuka
- 4 - 13-prolazni relejni blok
- 5 - Protuprovalni sustav / unutarnje osvjetljenje / upravljačka jedinica s jednom bravom
- 6 - Kontrolna jedinica ultrazvučnog senzora
- 8 - Ploča s osiguračima
- 9 - Lijevi priključni blok
- 10 - Središnji mikroreleji
- 11 - 8-smjerni relejni blok
- 12 — ECM
- 13 - Desni spojni blok
