Sadržaj: Uklanjanje ↓ Montaža ↓
Uklanjanje
1. Podignite čašu do kraja. Uklonite oblogu vrata i membranu za odbijanje vode kao što je opisano u stavak 17.
2. Skinite nosač prozora s vrata kako je opisano u paragraf 21.
Napomena: Na prvim modelima gdje protuprovalne ploče nisu bile ugrađene iznad mehanizma brave, nije potrebno ukloniti nosač prozora za pristup bravi.
3. Otkopčajte i uklonite protuprovalnu ploču mehanizma za zaključavanje (ako je instaliran).

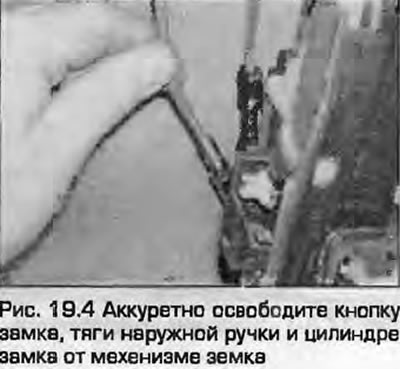

4. Pažljivo otpustite gumb za zaključavanje, vanjske poluge ručke i cilindar brave iz mehanizma za zaključavanje (Sl. 19.4). Zapamtite položaj šipki.

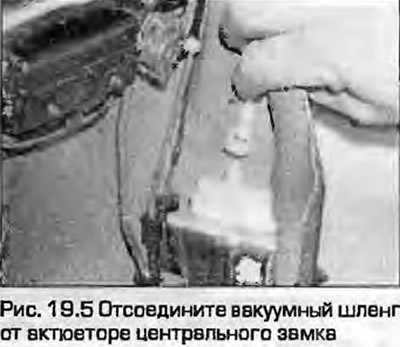

5. Odspojite vakuumsko crijevo s pokretača središnje brave (Sl. 19.5).

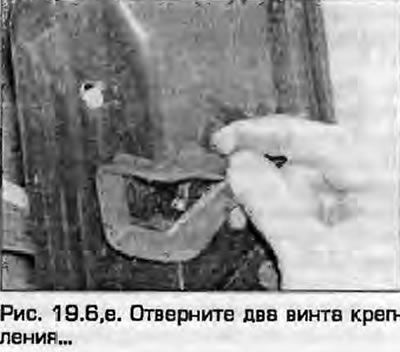

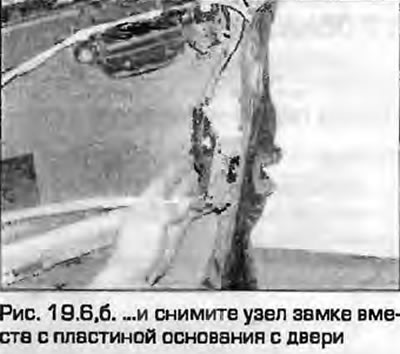

6. Otpustite dva pričvrsna vijka i uklonite sklop brave s baznom pločom s vrata (crtež. 19.6, a, b).
 |
 |

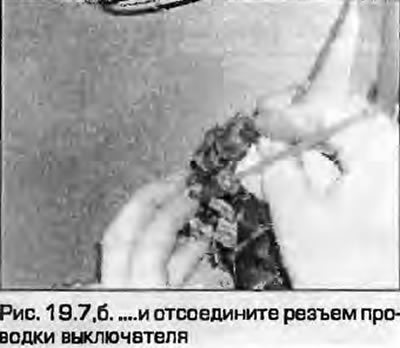

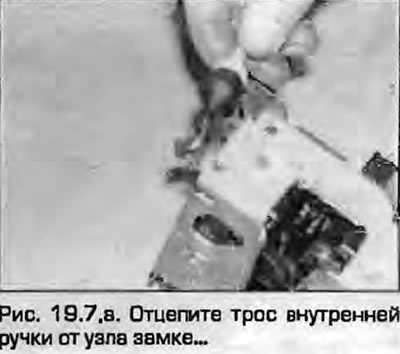

7. Odspojite unutarnji kabel ručke od sklopa brave i odvojite konektor ožičenja prekidača (crtež. 19.7, a, b).
 |
 |

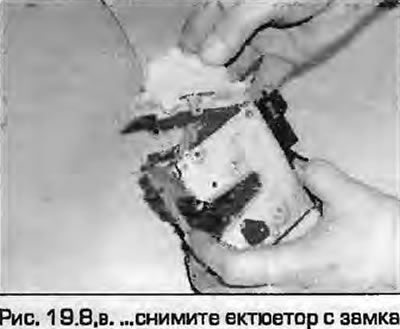

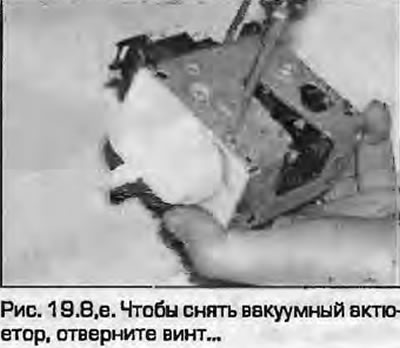

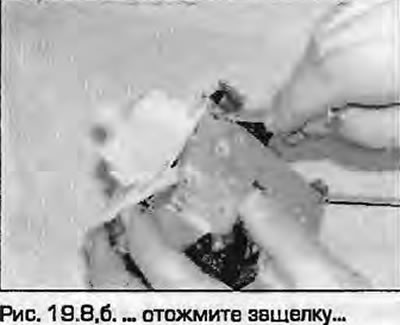

8. Ako je potrebno, vakuumski pogon (aktuator) se može ukloniti odvrtanjem vijka koji ga pričvršćuje i pritiskom na zasun pomoću odvijača (crtež. 19.8, a-b).
 |
 |
Montaža
9. Instalacija - obrnuti postupak (Sl. 19.9).

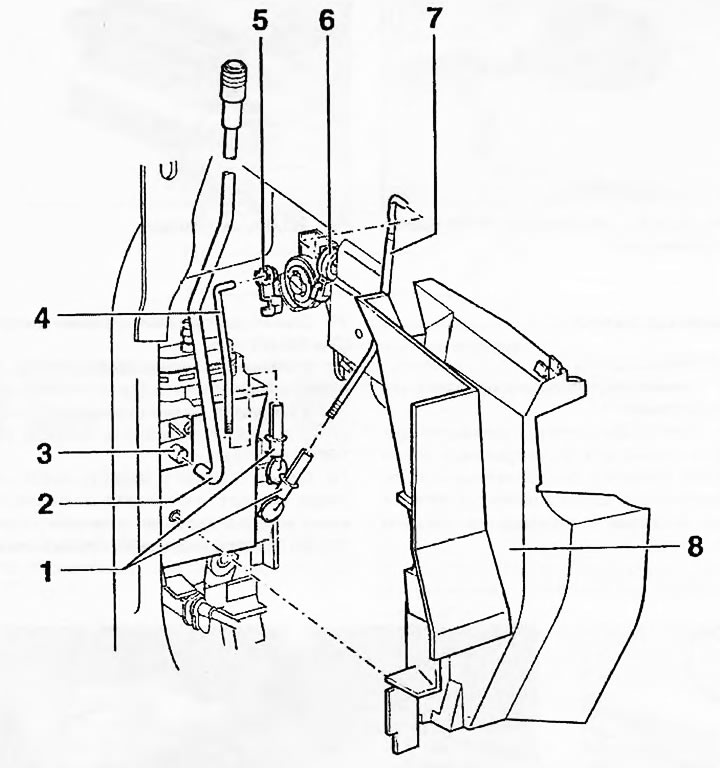

Crtež. 19.9. Komponente brave i upravljačke šipke: 1. Fiksatori; 2. Povlačenje gumba; 3. Držač; 4. Šipka cilindra brave; 5. Čahura; 6. Čahura; 7. Šipka brave; 8. Protuprovalna ploča
