Stražnja strana prednjeg svjetla bez svjetla za maglu
- 1 - konektor za spajanje svih svjetiljki;
- 2 - žarulja prednjeg svjetla;
- 3 - motor za korekciju svjetla.
Stražnja strana skinutog prednjeg svjetla
- 1 - Električni priključak za sva svjetla;
- 2 - zaštitna kapa;
- 3 - motor za korekciju svjetla.

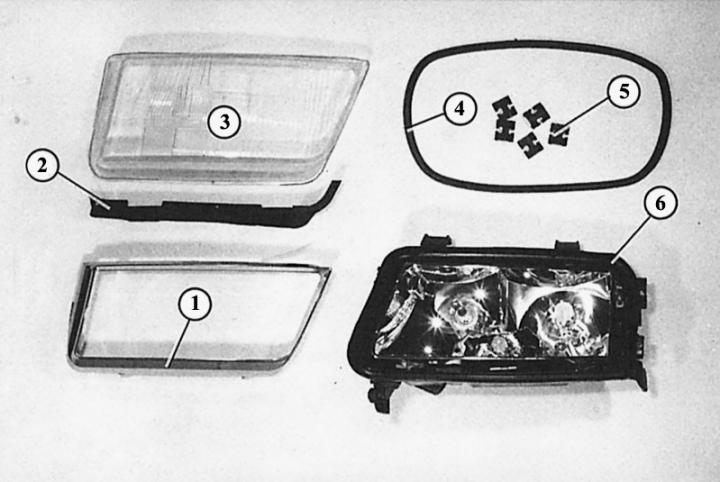

Pojedinosti o rastavljenom glavnom svjetlu
- 1 - ukrasna dijafragma;
- 2 - zaštitna guma na vrhu;
- 3 - difuzor;
- 4 - brtvena guma;
- 5 - stezaljke za pričvršćivanje;
- 6 - reflektor s kućištem prednjeg svjetla.
Donji pričvrsni vijci (1 i 2) kućišta prednjeg svjetla dostupni su tek nakon uklanjanja branika i kućišta pokazivača smjera.
Sve žarulje sa žarnom niti u prednjim svjetlima uklanjaju se sa strane motornog prostora. Da biste to učinili, najprije morate ukloniti zračni kanal u desnom prednjem svjetlu.
Glavna svjetla i svjetla za maglu
1. Uklonite zaštitnu kapicu prednjih svjetala u odjeljku motora pritiskom na oba gumba.
2. Odspojite žičani konektor sa žarulje sa žarnom niti.
3. Objesite opružnu stezaljku nosača svjetiljke i preklopite je prema dolje.
4. Uklonite žarulju sa žarnom niti.
5. Novu lampu, ovisno o prednjem svjetlu i samoj lampi, treba umetnuti na sljedeći način:
6. Žarulja H4 u prednjem svjetlu bez svjetla za maglu: umetnite žarulju tako da njena tri kontaktna jezička tvore "U" oblik, otvorena prema dolje.
7. H7 žarulje u prednjem svjetlu sa svjetlom za maglu: umetnite žarulju tako da rep posude žarulje gleda prema gore okomito.
8. H1 žarulja u prednjem svjetlu s maglenkom: umetnite žarulju tako da skošena strana ploče žarulje sa strane stoji okomito i da oba konusa ulaze u rupe na zrcalu prednjeg svjetla.
Parkirna svjetla
1. Pripremna faza je ista kao što je opisano u prošlom odjeljku.
2. Uklonite držač žarulje parkirnog svjetla sa stražnje strane reflektora.
3. Svjetiljka za prste (u faru bez svjetla za maglu) lagano pritisnite u utičnicu, okrenite ulijevo i izvadite.
4. Svjetiljka sa staklenom bazom (u prednjem svjetlu sa svjetlom za maglu) samo ga izvadite iz utičnice.
