Зняцце

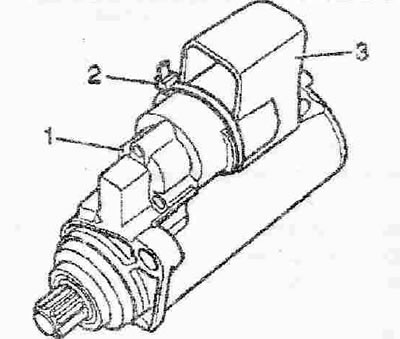

Адлучыць провад масы ў акумулятары пры выключаным запальванні. Зняць шумаізаляцыйны экран. Разрэзаць хамут -2- і зняць вечка -3- з уцягвалага рэле ўверх.

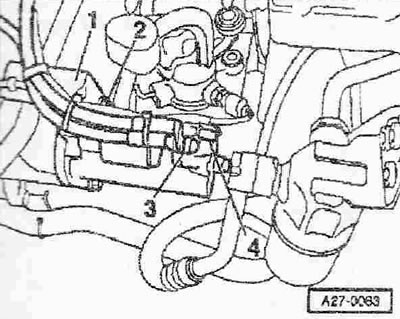

Адкруціць гайку -2-. Дзе маецца, адкруціць перамычку да дзевай падушкі рухавіка. Зняць крышку з станоўчай клемы. Адлучыць кабелі -3- і -4- ад які ўцягвае целе стартара. Зняць трымальнік правадоў-1-. Выкруціць верхні крапежны ніт стартара.

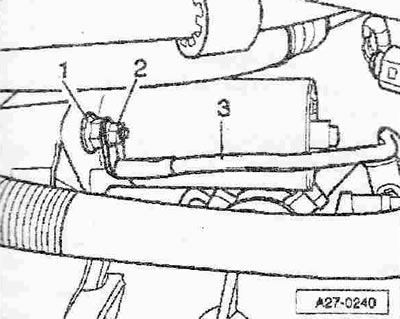

Адкруціць гайку -2 - і зняць масавы кабель -3 - унізе на стартары. Выкруціць ніжні падвойны ніт -1- стартара. Зняць стартар уніз.
Усталяванне
Ўстаноўка ў зваротным парадку, пры гэтым неабходна ўлічыць наступнае: усе хамуты пры мантажы ўсталяваць на месцы, дзе яны былі ўсталяваныя першапачаткова. Падлучыць акумулятар.
Моманты зацяжкі:
- Стартар да рухавіка: 65 Нм
- Клема В+ да стартара: 16 Нм
- Масавы кабель да стартара: 22 Нм
- Трымальнік да стартара: 22 Нм
