Зняцце электрамагнітнага клапана Servotronic «N119» (Audi Q5-8R)

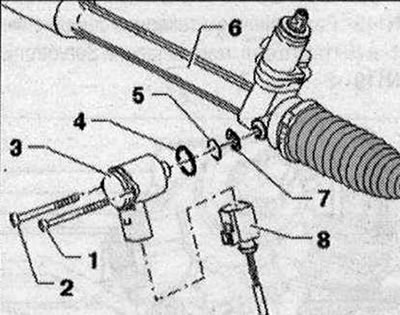

Замена магчымая толькі пры знятым механізме рулявога кіравання. Зняць рулявы механізм. Старанна ачысціць рулявы механізм "6" у вобласці эл. магн. клапана "3". Сачыць за тым, каб бруд не патрапіла ў рулявы механізм "6". Адлучыць штэкернае злучэнне "8". Не дапушчаць трапленні бруду ў раздым "8". Адкруціць балты "1" і "2". Выняць электрамагнітны клапан "3" з рулявога механізму "6". Выняць сеткаваты фільтр "7" з рулявога механізму "6", пры неабходнасці, ачысціць рулявы механізм.

Ўстаноўка

Ўстаноўка ў зваротным парадку. Пры гэтым трэба ўлічваць наступнае: уставіць новы сеткаваты фільтр "7". Ушчыльн. кольцы "4" і "5" вышмараваць тонкім пластом змазкі для рулявога механізму і ўсталяваць. Уставіць электрамагнітны клапан "3" да ўпора ў рулявы механізм "6". Не перакошваць пры гэтым электрамагнітны клапан. Абавязкова выконваць паслядоўнасць зацяжкі нітаў. Зацягнуць балты -1. і "2" наступным чынам:

• 1. Зацягнуць ніт "1" момантам 0,5 Н·м.
• 2. Зацягнуць ніт "2" момантам 1,5 Н·м.
• 3. Зацягнуць ніт "1" момантам 3,0 Н·м.
• 4. Зацягнуць ніт "2" момантам 3,0 Н·м.

Усталяваць рулявы механізм.
