Змест: Зняцце ↓ Ўстаноўка ↓
Зняцце
Зліце астуджальную вадкасць.
Зніміце зубчасты рамень.

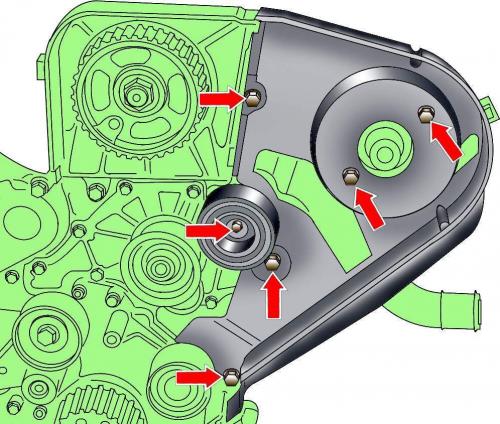

Мал. 3.4-55. Размяшчэнне нітаў мацавання накіроўвалага роліка і задняга кажуха зубчастага рамяня
Адкруціце ніт мацавання накіроўваючага роліка (гл. мал. 3.4–55).
Адкруціце балты і зніміце задні кажух зубчастага рамяня (гл. мал. 3.4-55).

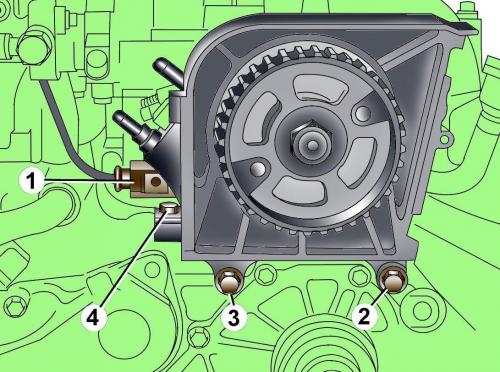

Мал. 3.4-56. Размяшчэнне электрычнага раздыма (1) і нітаў (2, 3, 4) мацаванні ТНВД
Адлучыце ад паліўнай помпы высокага ціску электрычны раз'ём (гл. мал. 3.4–56).
Адкруціце балты мацавання і зніміце паліўную помпу высокага ціску (гл. мал. 3.4–56).
Адлучыце электрычны раз'ём ад датчыка тэмпературы астуджальнай вадкасці.
Адшрубуйце балты мацавання і зніміце правую і сярэднюю трубы сістэмы астуджэння.

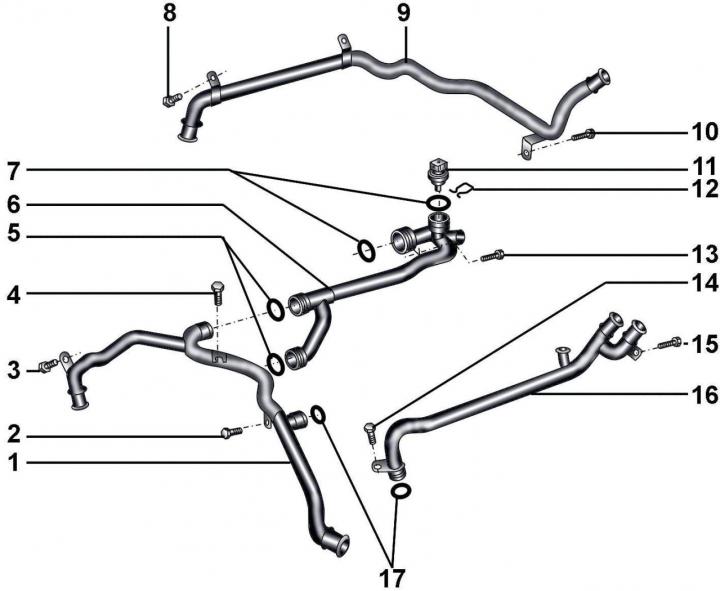

Мал. 7-27. Трубы сістэмы астуджэння дызельнага рухавіка 3,3 л: 1 - пярэдняя сярэдняя труба сістэмы астуджэння; 2, 3 - балты, 10 Н·м; 4 - ніт, 22 Н·м; 5 - ушчыльняльныя кольцы; 6 - правая сярэдняя труба; 7 – ушчыльняльныя кольцы; 8 - ніт, 10 Н·м; 9 – задняя сярэдняя труба; 10 - ніт, 10 Н·м; 11 - датчык тэмпературы астуджальнай вадкасці; 12 - спружынны фіксатар; 13, 14, 15 - балты, 10 Н·м; 16 - левая сярэдняя труба; 17 - ушчыльняльныя кольцы

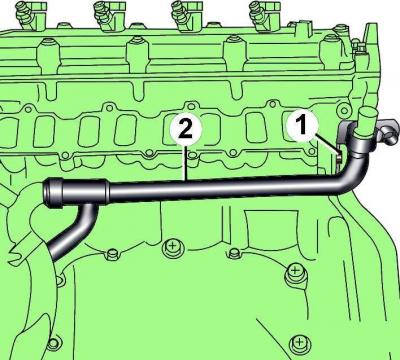

Мал. 7-28. Размяшчэнне ніта (1) мацаванні сярэдняй трубы (2) сістэмы астуджэння дызельнага рухавіка 3,3 л
Выкруціце ніт мацавання сярэдняй трубы сістэмы астуджэння і, пацягнуўшы трубу назад, зніміце яе (мал. 7–28).

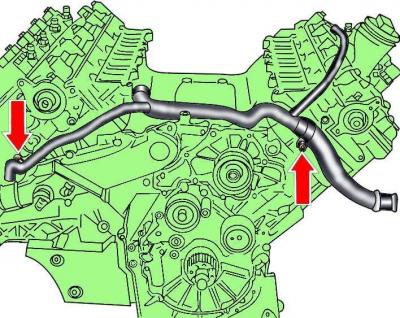

Мал. 7-29. Размяшчэнне нітаў мацавання перадпакоя сярэдняй трубы сістэмы астуджэння дызельнага рухавіка 3,3 л
Адшрубуйце балты і, пацягнуўшы наперад, зніміце перадпакой сярэднюю трубу сістэмы астуджэння (мал. 7–29).
Ўстаноўка
Устаноўка праводзіцца ў паслядоўнасці, зваротнай зняццю, з улікам наступнага.
Перад усталёўкай ачысціце гняздо для ўшчыльняльнага кольца.
Усталёўвайце новае ўшчыльняльнае кольца, папярэдне вышмараваўшы яго астуджальнай вадкасцю G 012 A8 D.
Заліце астуджальную вадкасць.
