Зняцце
Папярэджанні: Злітую астуджальную вадкасць неабходна сабраць і ўтылізаваць.
Пры адчыненні вечка пашыральнага бачка на гарачым рухавіку неабходна выконваць асцярожнасць, бо якія выходзяць пары могуць прывесці да моцных апёкаў. Для гэтага зачыніце вечка пашыральнага бачка тоўстым пластом тканіны і павольна адкруціце вечка да з'яўлення шыпячага гуку. Пасля спынення шыпення павольна адкруціце і зніміце вечка з пашыральнага бачка.
Усталюеце пад рухавіком прыёмны паддон VAG 1306 для збору астуджальнай вадкасці.
Адкрыйце вечка пашыральнага бачка.
Зніміце пярэдні бампер.

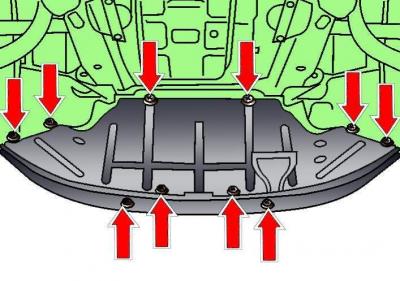

Мал. 3.1-1. Размяшчэнне фіксатараў мацавання ніжняга пырскавіка маторнага адсека
Вызваліце фіксатары і зніміце ніжні пырскавікі маторнага адсека (гл. мал. 3.1–1).

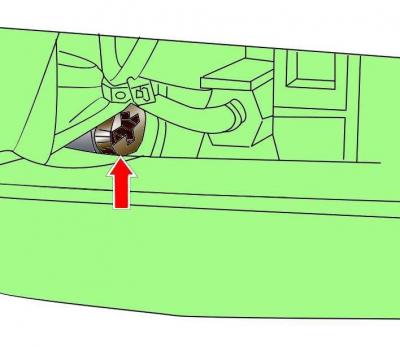

Мал. 7-5. Размяшчэнне коркі зліўной адтуліны радыятара
Выкруціце разьбовую корак з радыятара (гл. мал. 7–5) і зліце астуджальную вадкасць. Для таго каб астуджальная вадкасць не пралівалася, замест разьбовага корка ўстаўце шланг.

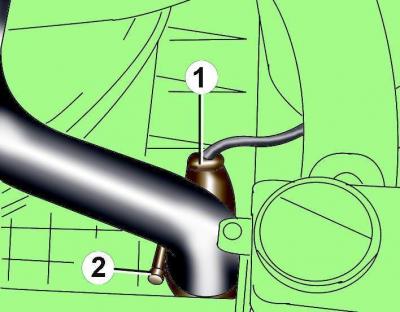

Мал. 7-31. Размяшчэнне электрычнага раздыма (1) тэрмадатчыка ўключэння вентылятара і хамута (2) мацавання шланга сістэмы астуджэння
Прыслабце хамут 2 (мал. 7–31), зніміце шланг і зліце астуджальную вадкасць.
У левай ніжняй частцы радыятара адлучыце электрычны раз'ём 1 тэрмадатчыка ўключэння вентылятара.

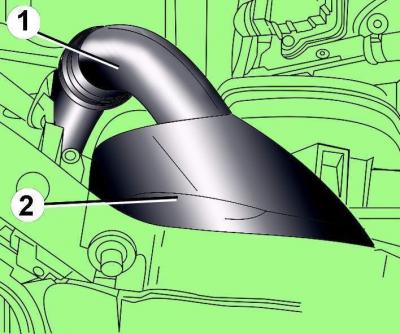

Мал. 3.1-10. Размяшчэнне паветранага патрубка (1) і паветразаборніка (2) каля пярэдняй папярочкі рухавіка
Аддзяліце паветразаборнік 2 (гл. мал. 3.1–10) ад пярэдняй папярочкі і зніміце яго разам з паветраным патрубкам 1.

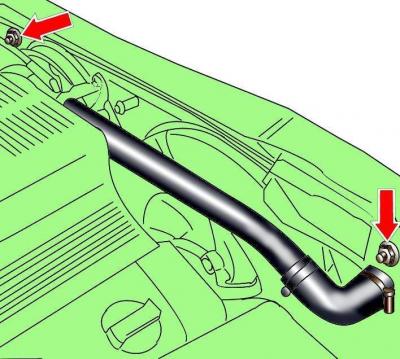

Мал. 7-32. Размяшчэнне гаек верхняга мацавання да перадпакоя папярочкі і хамута мацавання шланга да радыятара
Прыслабце хамут (мал. 7–32) і зніміце верхні шланг з радыятара.
Выкруціце дзве гайкі верхняга мацавання да пярэдняй папярочкі (гл. мал. 7–32).
Зніміце з фар дэкаратыўныя накладкі.

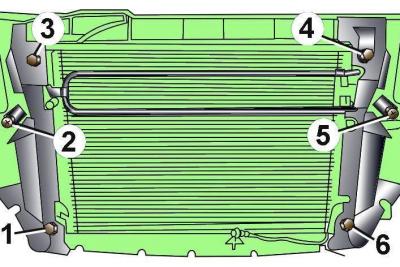

Мал. 7-33. Размяшчэнне шруб мацавання (2, 5) кранштэйнаў дэкаратыўных накладак фар і гаек (1, 3, 4, 6) мацавання радыятара
Выкруціце шрубы 2 і 5 (мал. 7–33) мацавання кранштэйнаў дэкаратыўных накладак фар
Адшрубуйце чатыры гайкі мацавання 1, 3, 4 і 6 радыятара.

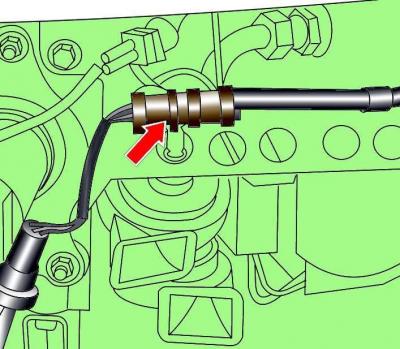

Мал. 7-34. Размяшчэнне электрычнага раздыма
Адлучыце электрычны раз'ём за левай фарай (мал. 7–34)

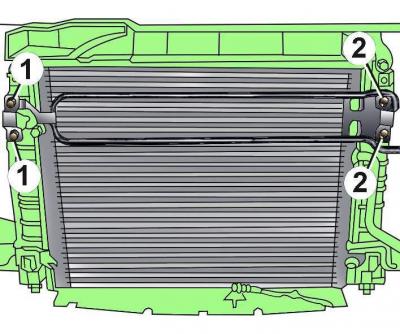

Мал. 7-35. Размяшчэнне нітаў (1, 2) мацаванні цеплаабменніка
Адкруціце балты 1 і 2 (мал. 7–35) мацавання цеплаабменніка.
Адшрубуйце трубку сістэмы астуджэння сістэмы ўзмацняльніка рулявога кіравання і, не адлучаючы, перамесціце яе ў бок.
Адкруціце дзве гайкі ў ніжняй частцы радыятара, паказаныя стрэлкамі на мал. 7-35.
Зніміце цеплаабменнік з кранштэйна і перамесціце яго ў бок.
Адхіліце радыятар і выміце яго ўверх з маторнага адсека.
Праверка
Калі радыятар здымаўся ў сувязі з памяншэннем прапускной здольнасці, прамыйце яго бруёй вады ў двух кірунках і прадуйце звонку сціснутым паветрам.
Калі радыятар працякае, не спрабуйце заварваць ці запоивать месца працёку, бо пры гэтым будуць пашкоджаны пластмасавыя дэталі радыятара.
Нязначная цеча радыятара можа быць ухіленая з дапамогай герметыка.
Праверце стан ніжніх гумавых апор радыятара і пры неабходнасці заменіце іх.
Ўстаноўка
Устаноўка праводзіцца ў паслядоўнасці, зваротнай зняццю.
Усталюйце пярэдні бампер.
Заліце астуджальную вадкасць.
