Змест: Зняцце ↓ Ўстаноўка ↓
Сопла падачы паветра мацуюцца чатырма сталёвымі спружыннымі фіксатарамі ў адтуліне панэлі прыбораў. Далей прыведзена апісанне зняцця сопла падачы паветра з боку пярэдняга пасажыра.
Зняцце
Зніміце рэчавы скрыню.

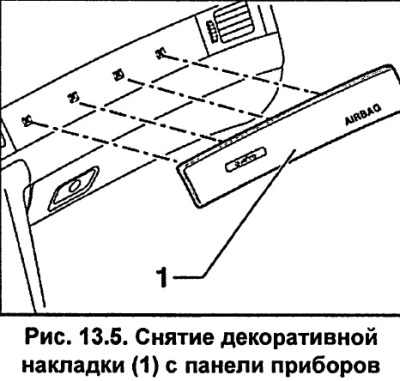

Са зваротнага боку выцісніце дэкаратыўную накладку 1 (мал. 13.5) з панэлі прыбораў.

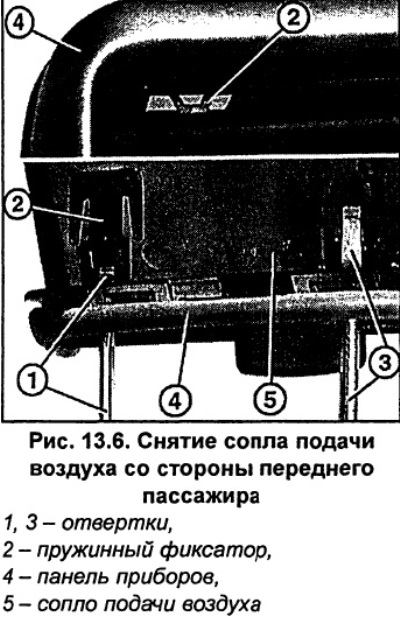

Вызваліце сталёвыя спружынныя фіксатары сопла 5 (мал. 13.6). Для гэтага ўстаўце праз адтуліну тонкую адвёртку 1 (мал. 13.6) у верхні фіксатар 2. Націсніце фіксатар уніз. Другую адвёртку 3 (мал. 13.6) устаўце ў другі фіксатар, націсніце на фіксатар і ўтрымлівайце адвёртку ў гэтым становішчы.
Такой жа выявай вызваліце другі фіксатар.

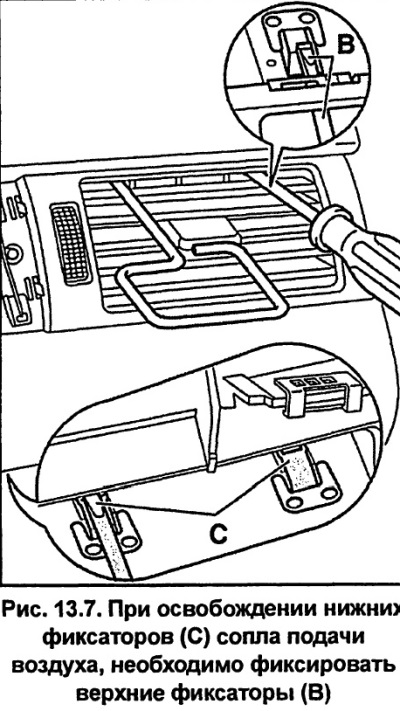

З зваротнага боку, праз адтуліну рэчавай скрыні адцісніце і вызваліце ніжнія фіксатары З (мал. 13.7). Ніжнія фіксатары можна вызваліць таксама як і верхнія, праз адтуліны ў рашотцы сопла.
Выміце сопла з панэлі прыбораў.
Ўстаноўка
Устаўце сопла падачы паветра ў адтуліну панэлі прыбораў і націсніце яго да зашчоўквання фіксатараў.
Усталюеце дэкаратыўную накладку.
Усталюйце рэчавы скрыню.
