Зняцце
1. Зніміце пярэдні бампер (гл. адпаведны раздзел).
2. Адцісніце фіксатары і зніміце ахоўную накладку (гл. стрэлкі на ілюстрацыі).
8.2. Адцісніце фіксатары і зніміце ахоўную накладку (гл. стрэлкі)
3. Выкруціце балты (гл. стрэлкі на ілюстрацыі) мацавання і зніміце абодва абцякальнікі интеркулера.

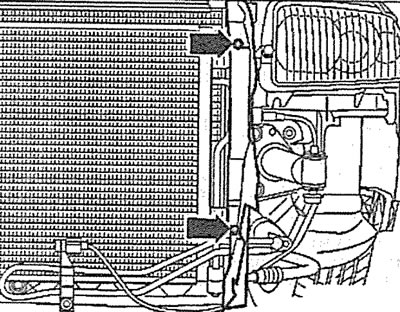

8.3. Выкруціце балты (гл. стрэлкі) мацавання і зніміце абодва абцякальніка интеркулера
4. Выкруціце ніты (гл. стрэлкі на ілюстрацыі) трымальнікаў трубаправода гідраўзмацняльніка рулявога кіравання і зрушыце трубаправод у бок ад месца прац, не выкрываючы сістэму. Акуратна падвяжыце трубаправод, каб пазбегнуць яго пашкоджання.

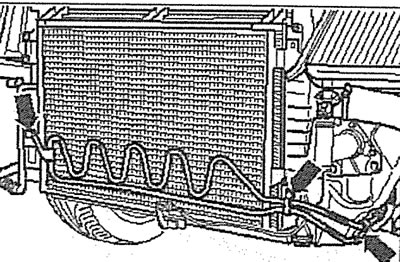

8.4. Выкруціце ніты (гл. стрэлкі на ілюстрацыі) трымальнікаў трубаправода гідраўзмацняльніка рулявога кіравання і зрушыце трубаправод у бок ад месца прац, не выкрываючы сістэму
5. Аўтамабілі з кандыцыянерам. Адлучыце датчык 1 ціску холадагенту (гл. ілюстрацыю).

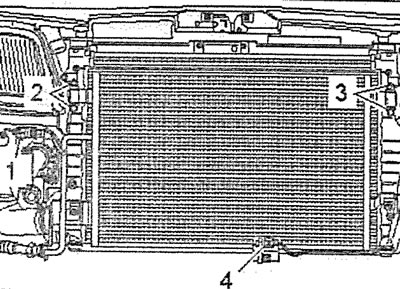

8.5. Адлучыце датчык 1 ціскі холадагенту. Аўтамабілі з кандыцыянерам
6. Адлучыце датчык 4 тэмпературы вонкавага паветра і вызваліце провад з трымальніка (гл. ілюстрацыю 8.5).
7. Аўтамабілі з кандыцыянерам. Выкруціце балты 2 і 3 і зніміце кранштэйны мацавання радыятара кандыцыянера і зніміце радыятар (гл. ілюстрацыю 8.5). Акуратна падвяжыце радыятар дротам на кузаве, не адлучаючы ад яго шлангі і трубаправоды цыркуляцыі холадагенту. Не дапушчайце перагіну і перакручванні шлангаў.
Увага! Не выкрывайце самастойна сістэму цыркуляцыі холадагенту - небяспека абмаражэння! Пры трапленні холадагенту на скуру неабходна адразу ж на працягу як мінімум 15 хвілін прамываць скуру лядоўні вадой. Хладагент не мае колеру, паху і цяжэй паветра. Пры ўцечцы холадагенту людзі, якія знаходзяцца ў раёне падлогі, на якім усталяваны аўтамабіль, або ў памяшканнях, размешчаных ніжэй месцы ўцечкі, могуць задыхнуцца.
Увага! Трубаправоды і шлангі кандыцыянера нельга расцягваць, перагінаць ці скручваць.
16. Адлучыце датчык 1 ціску паветра ва ўпускным калектары (гл. ілюстрацыю).

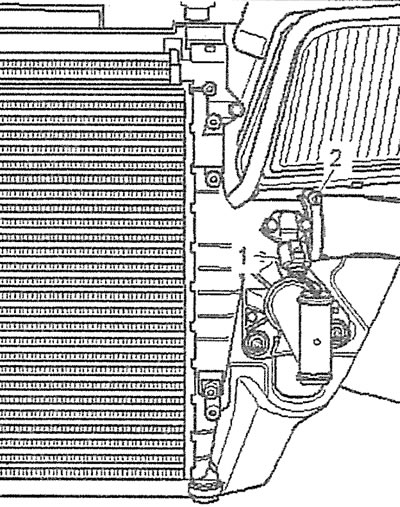

8.16. Адлучыце датчык 1 ціску паветра ва ўпускным калектары
17. Адлучыце шланг паветравода ад интеркулера, зняўшы хамут 2 (гл. ілюстрацыю 8.16).
18. Адлучыце шланг паветравода ад интеркулера, зняўшы хамут 2 (гл. ілюстрацыю).

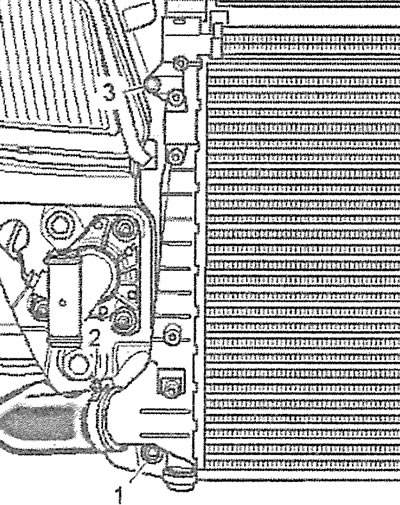

8.18. Адлучыце шланг паветравода ад интеркулера, зняўшы хамут 2
19. Выкруціце балты 1 і 3 мацавання і акуратна зніміце интеркулер (гл. ілюстрацыю 8.18).
Усталяванне
Усталёўка радыятара астуджэння паветра наддува (інтэркулера) вырабляецца ў паслядоўнасці, зваротнай зняццю.
