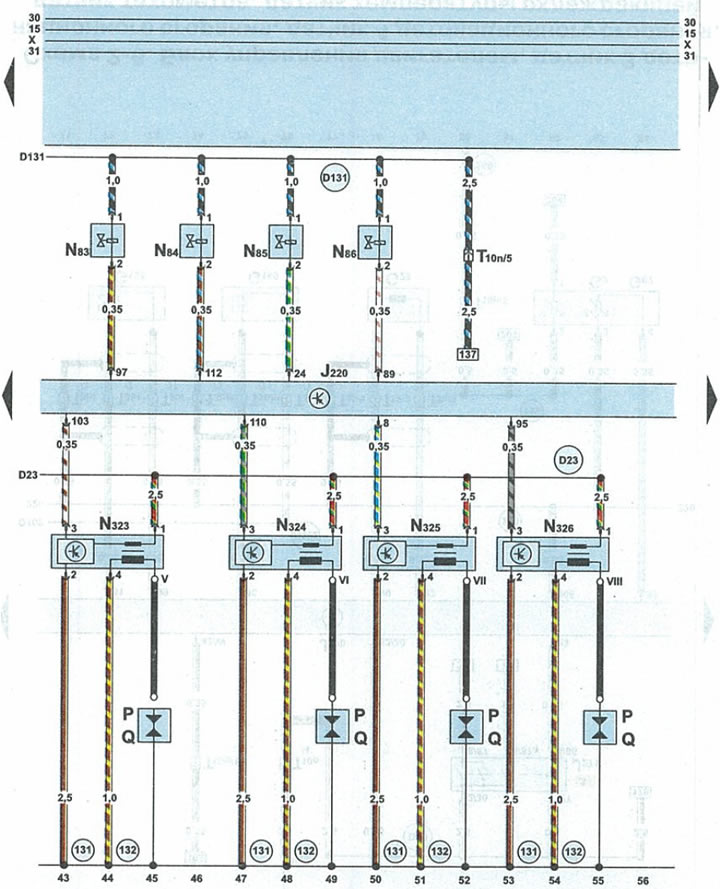

Схема 2-4. Блок кіравання рухавіком, паліўныя фарсункі і шпулькі запальвання цыліндраў 5-8
| J220 | блок кіравання рухавіком |
| N83 | фарсунка цыліндру №5 |
| N84 | фарсунка цыліндру №6 |
| N85 | фарсунка цыліндру №7 |
| N86 | фарсунка цыліндру №8 |
| N323 | шпулька запальвання цыліндру №5 з выходным каскадам |
| N324 | шпулька запальвання цыліндру №6 з выходным каскадам |
| N325 | шпулька запальвання цыліндру №7 з выходным каскадам |
| N326 | шпулька запальвання цыліндру №8 з выходным каскадам |
| Р | штэкер свечкі запальвання |
| Q | свечкі запальвання |
| Т10n | 10-кантактны штэкер аранжавага колеру каля блока засцерагальнікаў і рэле пад абцякальнікам |
| 131 | злучэнне 2 з "масай" (-) у джгуце правадоў маторнага адсека |
| 132 | злучэнне 3 з "масай" (-) у джгуце правадоў маторнага адсека |
| D23 | злучэнне ў джгуце правадоў з правага боку маторнага адсека (абароненае засцерагальнікам 29) |
| D131 | злучэнне 15 у джгуце правадоў маторнага адсека, абароненае засцерагальнікам 32 |
