Змест: Акустычныя сістэма ↓ Седан (да каляндарнага тыдня 44/08) ↓ Седан (з каляндарнага тыдня 45/08) ↓ Avant (да каляндарнага тыдня 44/08) ↓ Avant (з каляндарнага тыдня 45/08) ↓
Акустычныя сістэма
Магнітола (CAN) Soundsystem basic: па адным дынаміку ў зав. дзвярах злева і справа; па адным дынаміку ў зав. панэлі злева і справа.
Магнітола (CAN) Soundsystem basic plus: па адным дынаміку ў зав. дзвярах злева і справа: па адным дынаміку ў зав. панэлі злева і справа; па 2 дынаміка ў задніх дзвярах злева і справа.
Аўдыёсістэма мультымедыйнага інтэрфейсу basic plus (да календ нед. 44/08): па адным дынаміку ў зав. дзвярах злева і справа; па адным дынаміку ў зав. панэлі злева і справа; па 2 дынаміка ў задніх дзвярах злева і справа; б/к лічбаў, аўдыёсістэмы "J525"; выснова для вонкавых аўдыёкрыніц "R199".
Аўдыёсістэма мультымедыйнага інтэрфейсу basic (з календ, тыдня 45/08): па адным дынаміку ў зав. дзвярах злева і справа; па адным дынаміку ў зав. панэлі злева і справа; па 2 дынаміка ў задніх дзвярах злева і справа.
Магнітола (CAN)/MMI (да календ, нед. 44/08), аўдыёсістэма Standard: па адным дынаміку ў зав. дзвярах злева і справа; па адным дынаміку ў зав. панэлі злева, у цэнтры і справа; па 2 дынаміка ў задніх дзвярах злева і справа; сабвуферы зад. паліцы "R157" (Седан); сабвуфер у зад. паліцы "R157" у нішы запаснога кола (Avant); б/к лічбаў, аўдыёсістэмы "J525"; падлучэнне вонкавых крыніц аўдыёсігналу "R199" (MMI).
Аўдыёсістэма мультымедыйнага інтэрфейсу Standard (з календ, тыдня 45/08): па адным дынаміку ў зав. дзвярах злева і справа; па адным дынаміку ў зав. панэлі злева, у цэнтры і справа; па 2 дынаміка ў задніх дзвярах злева і справа; сабвуфер у зад. паліцы "R157" (Седан); сабвуфер у зад. паліцы "R157" у нішы запаснога кола (Avant).
Магнітола (CAN) / MMI Soundsystem Premium (Bang \u0026 Olufsen): па адным дынаміку ў зав. дзвярах злева і справа; па адным дынаміку ў трохкутным элеменце люстэрка злева і справа; па адным дынаміку ў зав. панэлі злева, у цэнтры і справа; па 2 дынаміка ў задніх дзвярах злева і справа; па 2 дынаміка ў зад. паліцы злева і справа (Седан); па 2 дынаміка ў стойках D злева і справа (Avant); сабвуфер 8 зад. паліцы "R157" (Седан); сабвуфер у зад. паліцы "R157" у нішы запаснога кола (Avant); б/к лічбаў, аўдыёсістэмы "J525"; падлучэнне вонкавых крыніц аўдыёсігналу "R199" (да календ, тыдня 44/08).

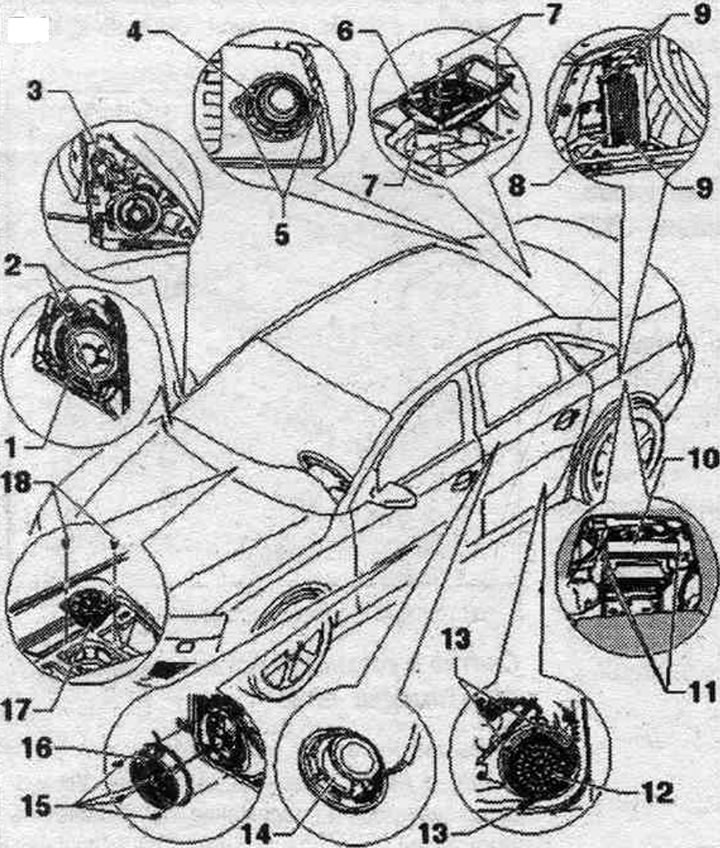

Седан (да каляндарнага тыдня 44/08)
1. Пярэдні левы высокачашчынны дынамік "R20"/пярэдні левы сярэднечашчынны дынамік "R103"/пярэдні правы высокачашчынны дынамік "R22"/пярэдні правы сярэднечашчынны дынамік "R104".
2. Болт: 1 Нм.
3. Пярэдні левы высокачашчынны дынамік "R20"/пярэдні правы высокачашчынны дынамік "R22" (У+А).
4. Задні левы сярэднечашчынны дынамік "R105"/зад. правы сярэднечашчынны дынамік "R106".
5. Болт: 2 Нм.
6. Сабвуфер у зад. паліцы "R157".
7. Болт: 2 Нм.
8. Б/к лічбаў, аўдыёсістэмы "J525" (CAN).
9. Болт: 3,5 Нм.
10. Б/к лічбавага аўдыёпакета "J525" (MOST).
11. Болт: 4,5 Нм.
12. Задні левы дынамік сярэдняй і нізкай частаты L159-/зад. правы дынамік сярэдняй і нізкай частаты "R160".
13. Болт: 3 Нм.
14. Задні левы высокачашчынны дынамік L14-/зад. правы высокачашчынны дынамік "R16".
15. Болт: 3 Нм.
16. Пярэдні левы сярэднечашчынны дынамік "R101"/пярэдні левы нізкачашчынны дынамік. "R21"/пярэдні правы сярэднечашчынны дынамік. "R102"/пярэдні правы нізкачашчынны дынамік "R23".
17. Цэнтральны сярэдне-і высокачашчынны дынамік "R158".
18. Болт: 1 Нм.

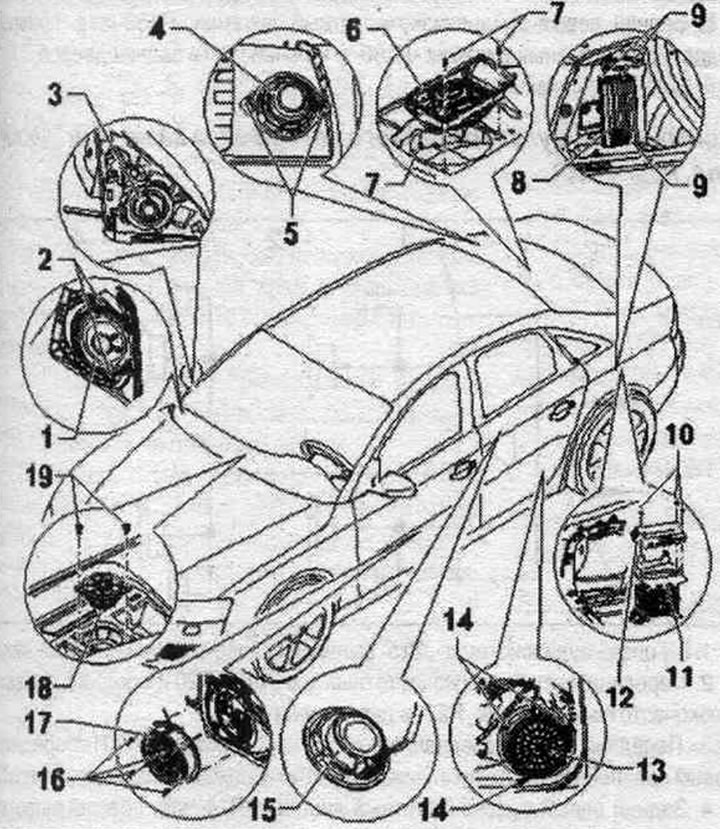

Седан (з каляндарнага тыдня 45/08)
1. Пярэдні левы высокачашчынны дынамік "R20"/пярэдні левы сярэднечашчынны дынамік "R103"/пярэдні правы высокачашчынны дынамік "R22"/пярэдні правы сярэднечашчынны дынамік "R104".
2. Болт: 1 Нм.
3. Пярэдні левы высокачашчынны дынамік "R20"/пярэдні правы высокачашчынны дынамік "R22" (У+А).
4. Задні левы сярэднечашчынны дынамік "R105"/зад. правы сярэднечашчынны дынамік "R106"
5. Болт: 2 Нм.
6. Сабвуфер у зад. паліцы "R157".
7. Болт: 2 Нм.
8. Б/к лічбаў, аўдыёсістэмы "J525" (CAN).
9. Болт: 3,5 Нм.
10. Болт: 3,5 Нм.
11. Трымальнік.
12. Б/к лічбаў, аўдыёсістэмы "J525" (MMI).
13. Задні левы дынамік сярэдняй і нізкай частаты R159 / зад. правы дынамік сярэдняй і нізкай частаты "R160".
14. Болт: 3 Нм.
15. Задні левы высокачашчынны дынамік R14 / зад. правы высокачашчынны дынамік "R16".
16. Болт: ЗНм.
17. Пярэдні левы сярэднечашчынны дынамік "R101"/пярэдні левы нізкачашчынны дынамік "R21"/пярэдні правы сярэднечашчынны дынамік "R102"/пярэдні правы нізкачашчынны дынамік "R23".
18. Цэнтральны сярэднечашчынны і высокачашчынны дынамік "R158".
19. Болт: 1 Нм.

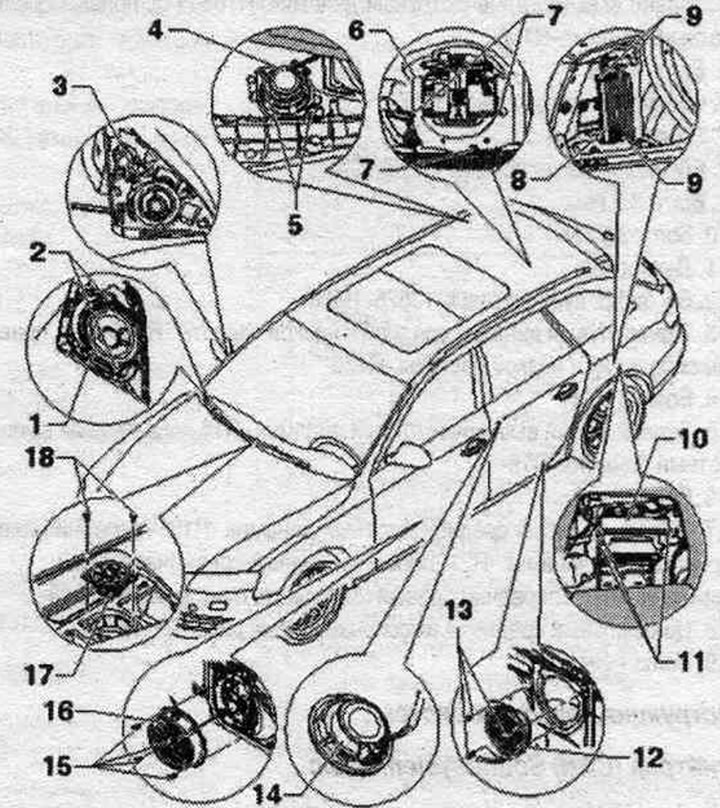

Avant (да каляндарнага тыдня 44/08)
1. Пярэдні левы высокачашчынны дынамік "R20"/пярэдні левы сярэднечашчынны дынамік "R103"/пярэдні правы высокачашчынны дынамік "R22"/пярэдні правы сярэднечашчынны дынамік "R104".
2. Болт: 1 Нм.
3. Пярэдні левы высокачашчынны дынамік "R20"/пярэдні правы высокачашчынны дынамік "R22" (У+А).
4. Задні левы сярэднечашчынны дынамік "R105"/зад. правы сярэднечашчынны дынамік "R106".
5. Болт: 2 Нм.
6. Сабвуфер у зад. паліцы "R157".
7. Гайка: 4,5 Нм.
8. Б/к лічбаў, аўдыёсістэмы "J525" (CAN).
9. Болт: 3,5 Нм.
10. Б/к лічбаў, аўдыёсістэмы "J525" (MMI).
11. Болт: 4,5 Нм.
12. Задні левы дынамік сярэдняй і нізкай частаты R159 / зад. правы дынамік сярэдняй і нізкай частаты "R160".
13. Болт: 3 Нм.
14. Задні левы высокачашчынны дынамік R14 / зад. правы высокачашчынны дынамік "R16".
15. Болт: 3 Нм.
16. Пярэдні левы сярэднечашчынны дынамік "R101"/пярэдні левы нізкачашчынны дынамік "R21"/пярэдні правы сярэднечашчынны дынамік "R102"/пярэдні правы нізкачашчынны дынамік "R23".
17. Цэнтральны сярэднечашчынны і высокачашчынны дынамік "R158".
18. Болт: 1 Нм.

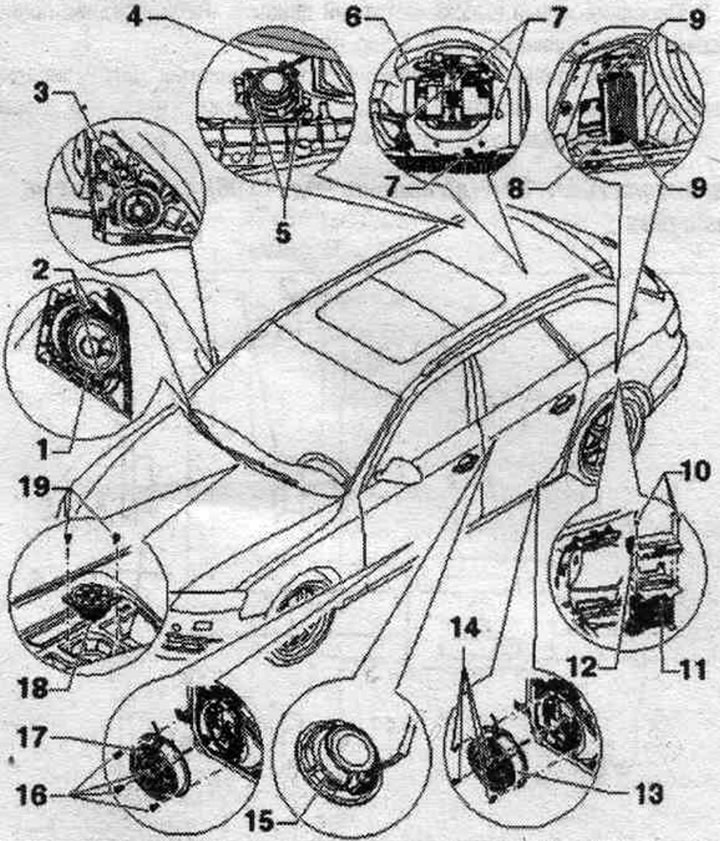

Avant (з каляндарнага тыдня 45/08)
1. Пярэдні левы высокачашчынны дынамік "R20"/пярэдні левы сярэднечашчынны дынамік "R103"/пярэдні правы высокачашчынны дынамік "R22"/пярэдні правы сярэднечашчынны дынамік "R104".
2. Болт: 1 Нм.
3. Пярэдні левы высокачашчынны дынамік "R20"/пярэдні правы высокачашчынны дынамік "R22" (У+А).
4. Задні левы сярэднечашчынны дынамік "R105"/зад. правы сярэднечашчынны дынамік "R106".
5. Болт: 2 Нм.
6. Сабвуфер у зад. паліцы "R157".
7. Гайка: 4,5 Нм.
8. Б/к лічбаў, аўдыёсістэмы "J525" (CAN).
9. Болт: 3,5 Нм.
10. Болт: 3,5 Нм.
11. Трымальнік.
12. Б/к лічбаў, аўдыёсістэмы "J525" (MMI).
13. Задні левы дынамік сярэдняй і нізкай частаты R159 / зад. правы дынамік сярэдняй і нізкай частаты "R160".
14. Болт: 3 Нм.
15. Задні левы высокачашчынны дынамік R14 / зад. правы высокачашчынны дынамік "R16".
16. Болт: 3 Нм.
17. Пярэдні левы сярэднечашчынны дынамік "R101"/пярэдні левы нізкачашчынны дынамік "R21"/пярэдні правы сярэднечашчынны дынамік "Н102"/пярэдні правы нізкачашчынны дынамік "R23".
18. Цэнтральны сярэднечашчынны і высокачашчынны дынамік "R158".
19. Болт: 1 Нм.
