Орган кіравання сістэмы мультымедыя "Е380"

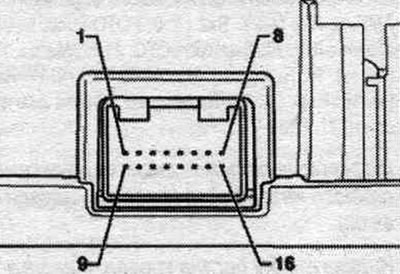

Шматкантактны раз'ём, 16-кантактны (Т16с)
Усе кантакты падлучаны да блока кіравання. зав. модуля індыкацыі і кір. інфарм, сістэмай "J523".
6. Сігнал Wake UP.
7. Электрасілкаванне.
8. Маса.
13. Сігнал Res HU.
14. Сігнал Res ВТ.
15. Уваход.
16. Выхад.
Штэкерныя раздымы магнітолы "R" мультымедыйнага інтэрфейсу (да каляндарнага тыдня 44/08)

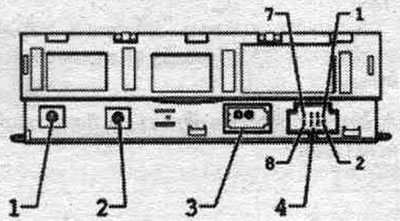

Магнітола "R"
1. Высокачашчынная выснова ад антэннага ўзмацняльніка 3 "R112".
2. Выснова прамежкавай частаты да антэннага ўзмацняльніка 3 "R112".
3. Шына MOST.
4. Шматкантактны раз'ём, 8-кантактны (Т8m).

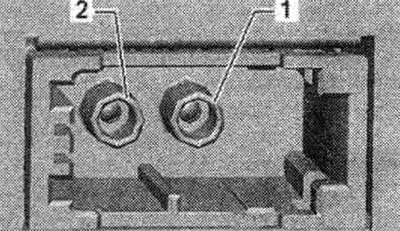

3. Шына MOST
1. Уваход.
2. Выхад.

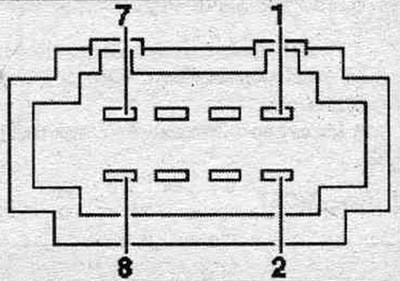

4. Шматкантактны раз'ём, 8-кантактны (Т8m)
1. Клема 31.
2. Клема 30.
5. Дыягнастычны кабель разрыву кольца.
Штэкерныя раздымы магнітолы "R" MMI (з каляндарнага тыдня 45/08)

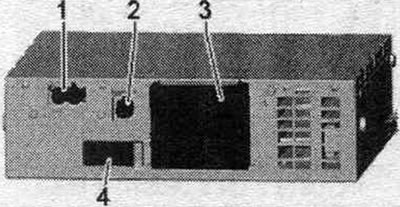

Магнітола "R"
1. Выснова (AM/FM1/FM2).
2. Раз'ём (DAB) антэннага ўзмацняльніка 2 "R111" (толькі для Еўропы).
3. Злучальная калодка з 4 шматкантактнымі раздымамі.
4. Шына MOST.

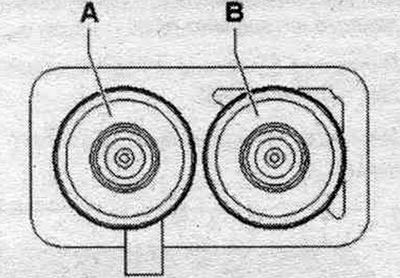

1. Антэнны вывад (AM/FM1/FM2)
Седан
A. Камера 2 (AM/FM1) ад антэннага ўзмацняльніка 3 "R112" (антэны магнітолы 2 "R93").
В. Камера 1 (FM2) антэннага ўзмацняльніка 3 "R112" (антэны "R11").
Avant
А. Камера 2 (AM/FM1) ад антэннага ўзмацняльніка 3 "R112" (антэны магнітолы 2 "R93").
В. Камера 1 (FM2) ад антэннага ўзмацняльніка "R24" (антэны "R11").

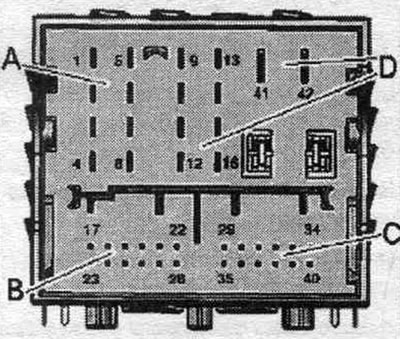

3. Злучальная калодка з 4 шматкантактнымі раздымамі
А. Шматкантактны раз'ём, 8-кантактны (Т8аg)
1. Задні правы дынамік (+).
2. Пярэдні правы дынамік (+).
3. Пярэдні левы дынамік (+).
4. Задні левы дынамік (+).
5. Задні правы дынамік (-).
6. Пярэдні правы дынамік (-).
7. Пярэдні левы дынамік (-).
8. Задні левы дынамік (-).
В. Шматкантактны раз'ём, 12-кантактны (T12w)
17. NF-ln злева.
18. NF-ln маса.
19. NF-ln дыягностыка.
21. NF Дыягностыка.
22. NF (-) камплекта для падлучэння моб. Тэлефона.
23. NF-ln справа.
24. NF-ln маса экрана.
27. NF Маса экрана.
28. NF (+) камплекта для падлучэння моб. тэлефона.
С. Шматкантактнае штэкернае злучэнне, 12-кантактнае
29. Вынахад навушнікаў 1 дыягностыка.
31. Вынахад навушнікаў 1/2 дыягностыка.
34. Вынахад навушнікаў 2 дыягностыка.
35. Вынахад навушнікаў 1 левы.
36. Вынахад навушнікаў 1 маса.
37. Вынахад навушнікаў 1 правы.
38. Вынахад навушнікаў 2 левы.
39. Вынахад навушнікаў 2 маса.
40. Вынахад навушнікаў 1 правы.
D. Шматкантактны раз'ём, 10-кантактны (Т10аg)
9. Сабвуфер у зад. паліцы "R157".
10. Цэнтральны сярэднечашчынны і высокачашчынны дынамік "R158".
11. Дыягнастычны кабель разрыву кольца.
13. Сабвуфер у зад. паліцы "R157".
14. Цэнтральны сярэднечашчынны і высокачашчынны дынамік "R158".
41. Клема 31.
42. Клема 30.
4. Шына MOST
1. Уваход.
2. Выхад.
Штэкерныя раздымы лічбаў, магнітолы "R147" мультымедыйнага інтэрфейсу (да каляндарнага тыдня 44/08)

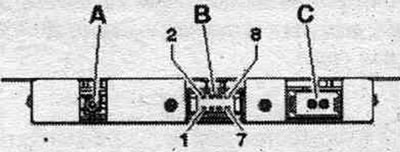

Лічбавае радыё "R147"
А. Выснова (DAB) ад антэннага ўзмацняльніка 2 -Rill-.
В. Шматкантактны раз'ём, 8-кантактны (Т8о).
С. Шына MOST.

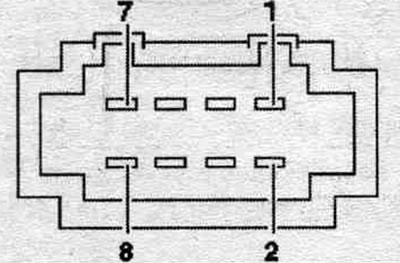

В. Шматкантактны раз'ём, 8-кантактны (Т8о)
1. Клема 31.
2. Клема 30.
5. Дыягнастычны кабель разрыву кольца.
С. Шына MOST
1. Уваход.
2. Выхад.
