12.1а. Дэталі ўстаноўкі модуля падачы паліва пярэднепрывадных бензінавых мадэляў MPI і 2.0 FSI 1. Датчык запасу паліва; 2. Модуль падачы паліва (на мадэлях 2.0 FSI - з рэгулятарам ціску паліва); 3. Ушчыльненне, падлягае замене; 4. Трубка вяртання паліва; 5. Трубка падачы паліва; 6. Раз'ём электраправодкі датчыка 1; 7. Стопорное кольца, 80 Нм; 8. Якая падае трубка да помпы 9; 9. Якая ўсмоктвае струменевая помпа
12.1b. Дэталі ўстаноўкі модуля падачы паліва переднеприводных бензінавых мадэляў: 4-цыліндравыя TFSI і 6-цылідравыя FSI 1. Модуль падачы паліва; 2. Датчык запасу паліва; 3. Якая падае трубка да помпы 10; 4. Ушчыльненне, падлягае замене; 5. Трубка вяртання паліва ад фільтра; 6. Трубка падачы паліва да фільтра; 7. Раз'ём электраправодкі датчыка 2; 8. Паліўная лінія дадатковага ацяпляльніка; 9. Стопарнае кольца, 145 Нм; 10. Якая ўсмоктвае струменевая помпа; 11. Якая ўсмоктвае трубка аўтаномнага ацяпляльніка

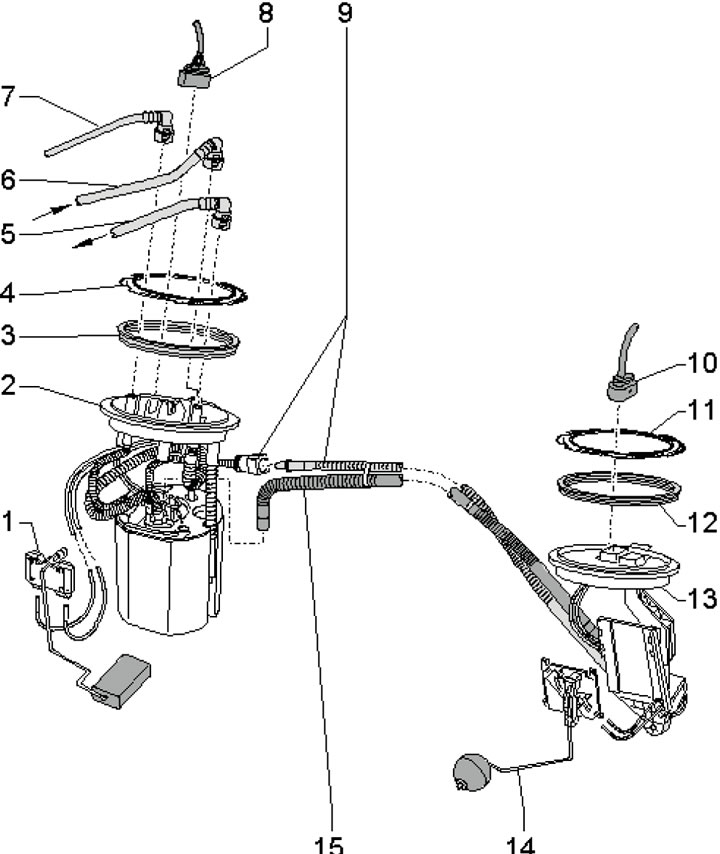

12.1с. Дэталі ўстаноўкі модуля падачы паліва на прыкладзе бензінавых мадэляў AWD. 1. Датчык запасу паліва; 2. Модуль падачы паліва; 3, 12. Ушчыльненне, падлягае замене; 4, 11. Стопарнае кольца, 145 Нм; 5. Трубка падачы паліва да фільтра; 6. Трубка вяртання паліва да фільтра; 7. Паліўная лінія аўтаномнага ацяпляльніка; 8. Раз'ём электраправодкі датчыка 1; 9. Якая падае трубка ад паліўнай помпы да помпы 13; 10. Раз'ём электраправодкі датчыка 14; 13. Якая ўсмоктвае струменевая помпа; 14. Датчык №2 запасу паліва; 15. Трубка падачы паліва ад помпы 13 да модуля 2
2. Пераканайцеся, што бак запоўнены не больш, чым на 3/4. Пры неабходнасці адпампуйце паліва.
3. Адлучыце адмоўны провад ад акумулятарнай батарэі (гл. Главу 5).
4. На мадэлях Седан зніміце панэль аздаблення ў багажным аддзяленні і, пры неабходнасці, адкіньце наперад спінку правага сядзення.
5. На мадэлях Універсал зніміце спінку левага задняга сядзення, левую панэль аздаблення багажнага аддзялення і грязезащитный паддон.
6. Вывярніце балты мацавання накрыўкі сэрвіснай адтуліны (гл. ілюстрацыю 11.6) і зніміце яе.
7. Раз'яднайце раздым (гл. супр. ілюстрацыю).

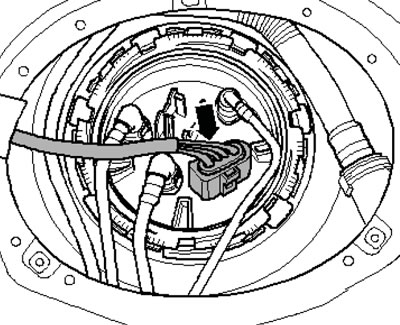

12.7. Раз'ём электраправодкі модуля падачы паліва
8. Пазначце падаючую (1 на ілюстрацыі) і зваротную (3) паліўныя трубкі, а таксама паліўную лінію аўтаномнага ацяпляльніка (2). Адлучыце паказаныя паліўныя лініі.

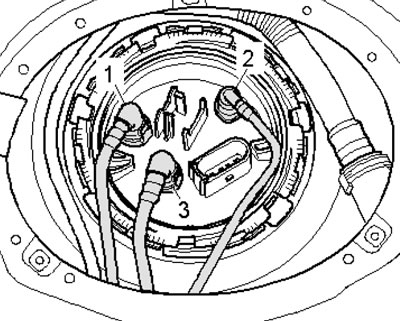

12.8. Злучэнні модуля падачы паліва
9. Вывярніце стопорное кольцы пры дапамозе прынады Т10202 (гл. супр. ілюстрацыю) і злёгку выцягніце модуль падачы паліва.

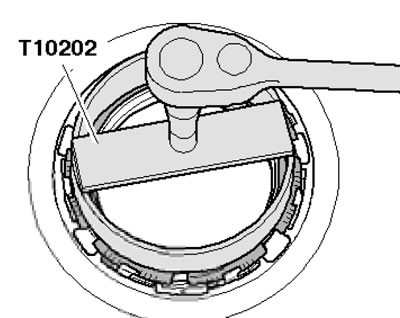

12.9. Зняцце стопорнага кольца
10. Ссуньце фланец у бок. На мадэлях з аўтаномным абагравальнікам выцягніце якая ўсмоктвае трубку (2 на ілюстрацыі) з бака і раз'яднайце яе. Праз зазор паміж фланцам і сэрвіснай адтулінай адлучыце падаючую трубку (1) ад якая ўсмоктвае струменевай помпы. Сцісніце фіксатары (стрэлкі) струменевай помпы і зніміце яго. Зніміце модуль падачы паліва, не дапушчаючы выгінанні рычага датчыка.

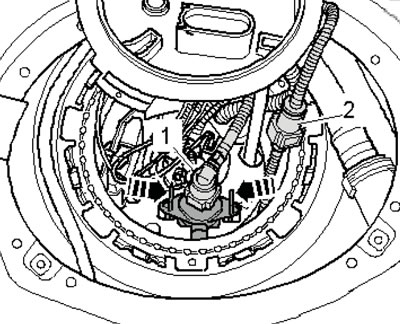

12.10. Зняцце модуля падачы паліва
11. Устаноўка вырабляецца ў паслядоўнасці, зваротнай парадку дэмантажу кампанентаў. Перад зацягваннем стопорнага кольца ўсталюеце фланец так, каб яго выступ (2 на ілюстрацыі) знаходзіўся паміж пазнакамі (1 і 3) на паліўным баку.

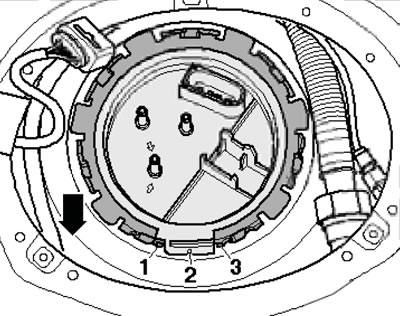

12.11. Палажэнне фланца пры ўстаноўцы
