Горивен филтър (преди 04.2002) — описание на конструкцията (Audi A2)

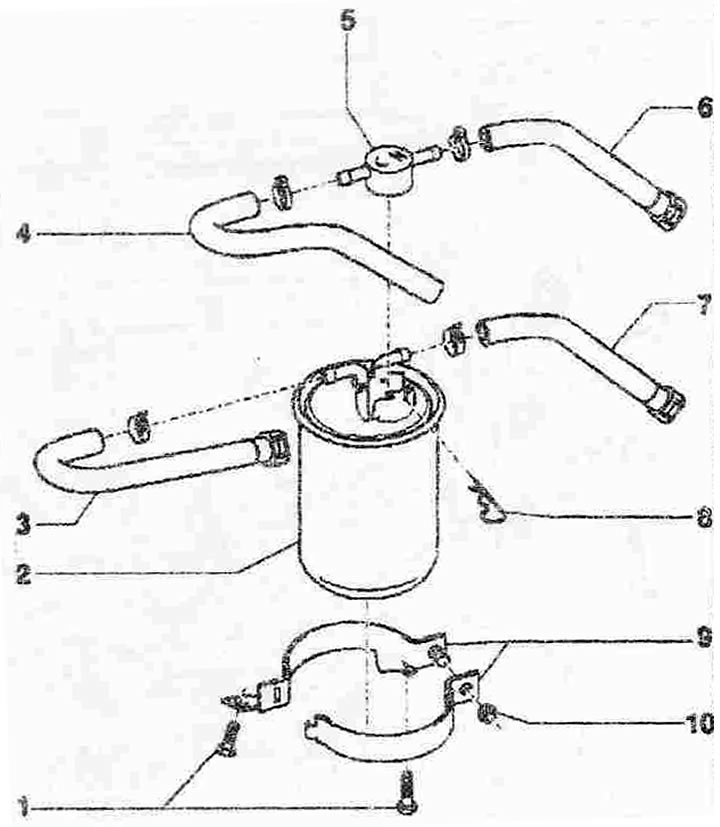

Горивен филтър (до 04.2002г):
1. Болт. 8 Нм
2. Горивен филтър с уплътнение. пръстен за регулиращия вентил. Посоката на потока на горивото е обозначена със стрелка. Не променяйте връзките, отстранявайте водата или подменяйте според сервизния план
3. Линия за подаване на гориво от резервоара за гориво
4. Върнете горивопровода към резервоара за гориво
5. Регулиращ вентил. Монтажна позиция: посока на стрелката към резервоара за гориво. Когато сменяте филтъра, отстранете държача и отстранете контролния клапан с прикрепените горивни тръбопроводи; обърнете внимание на уплътнението по време на монтажа. пръстен в корпуса на филтъра при температури под +15°C: каналът към филтъра е отворен при температури над +46°C: каналът към филтъра е затворен
6. Върнете горивопровода от двигателя
7. Линия за подаване на гориво към двигателя
8. Резета
9. Скоба на горивния филтър
10. Болт. 10 Нм
