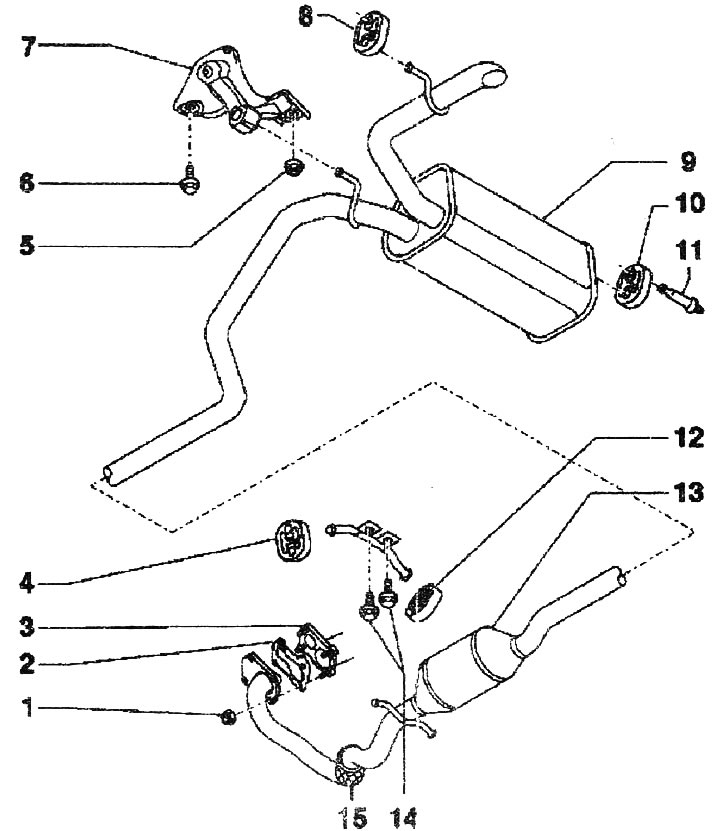

Ауспух:
1. Ядка. Сменете. 25 Нм
2. Уплътнение. Сменете
3. Турбокомпресор
4. Монтажно ухо, сменете, ако е повредено
5. Ядка. Сменете. 23 Нм
6. Болт. 23 Нм
7. Монтаж на окачване, сменете, ако е повреден
8. Монтажно ухо, сменете, ако е повредено
9. Задното гърне е оборудвано с блок с катализатор от производителя. При извършване на ремонт е необходимо да се смени отделно
10. Монтажно ухо, сменете, ако е повредено
11. Скоба. 23 Нм
12. Монтажно ухо, сменете, ако е повредено
13. Катализатор. Защитете срещу импулсни и ударни натоварвания в монтажа от производителя на блока с изходящ шумозаглушител. При извършване на ремонт трябва да се смени отделно.
14. Болтове. 40 Нм
15. Разглобяем елемент. Не огъвайте повече от 10°. риск от повреда! Закрепете със скоба "T40035".

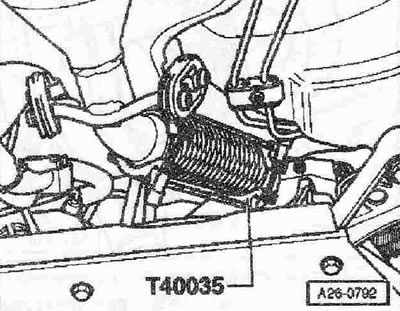

Закрепване на разглобяемия елемент със скоба "T40035"

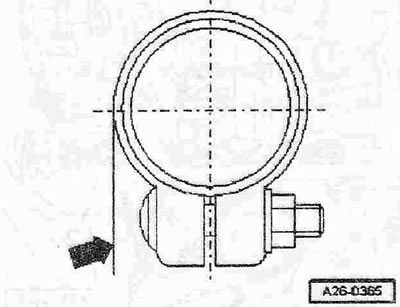

Монтажна позиция на задната затягаща втулка
Поставете закрепващата втулка така, че болтовете да са разположени хоризонтално "стрелка". Резбовата връзка е обърната надолу.
