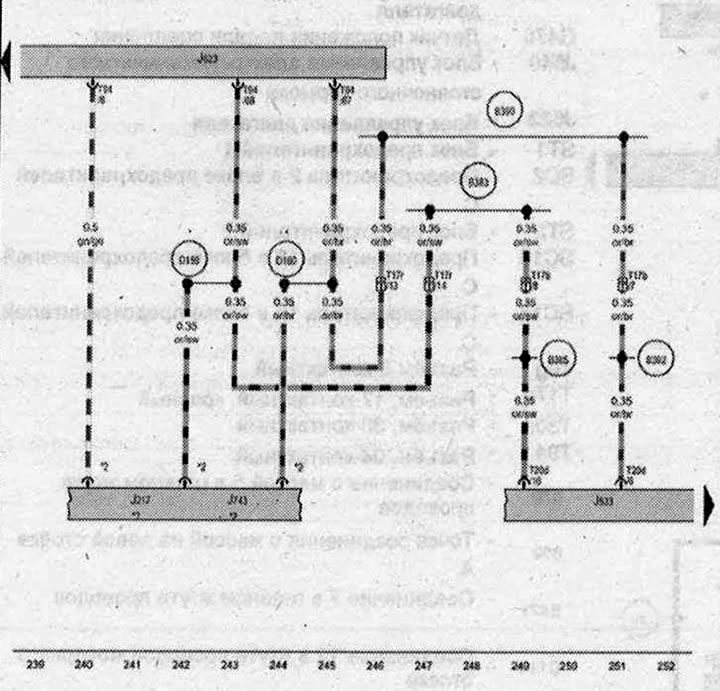

Диагностичен интерфейс на шини за данни
- J217 - Блок за управление на автоматична скоростна кутия
- J533 - Диагностичен интерфейс на шина данни
- J623 - Блок за управление на двигателя
- J743 - Блок за управление на двигателя
- T17b - Конектор. 17-пинов, син
- T17r - Конектор, 17-пинов, бял
- T20d - Конектор, 20-пинов
- T94 - Конектор, 94-пинов
- B383 - Връзка 1 (cAN bus-задвижване, проводник High) в главния кабелен сноп
- B385 - Връзка 3 (cAN bus-задвижване, проводник High) в главния кабелен сноп
- B390 - Връзка 1 (cAN bus-задвижване, проводник Low) в главния кабелен сноп
- B392 - Връзка 3 (cAN bus-задвижване, проводник Low) в главния кабелен сноп
- D159 - Връзка (автобус, тел Висока) в кабелния сноп на двигателното отделение
- D160 - Връзка (автобус, проводник Ниско) в кабелния сноп на двигателното отделение
- * - само за автомобили с автоматична скоростна кутия
- *2 - виж текущата схема на електрическото оборудване на автоматичната скоростна кутия
| ws | бяло | sw | черен |
| ro | червено | rt | червено |
| br | кафяво | gn | зелено |
| bl | синьо | gr | сиво |
| li | лилаво | vi | лилаво |
| ge | жълто | or | оранжево |
| rs | розово |
