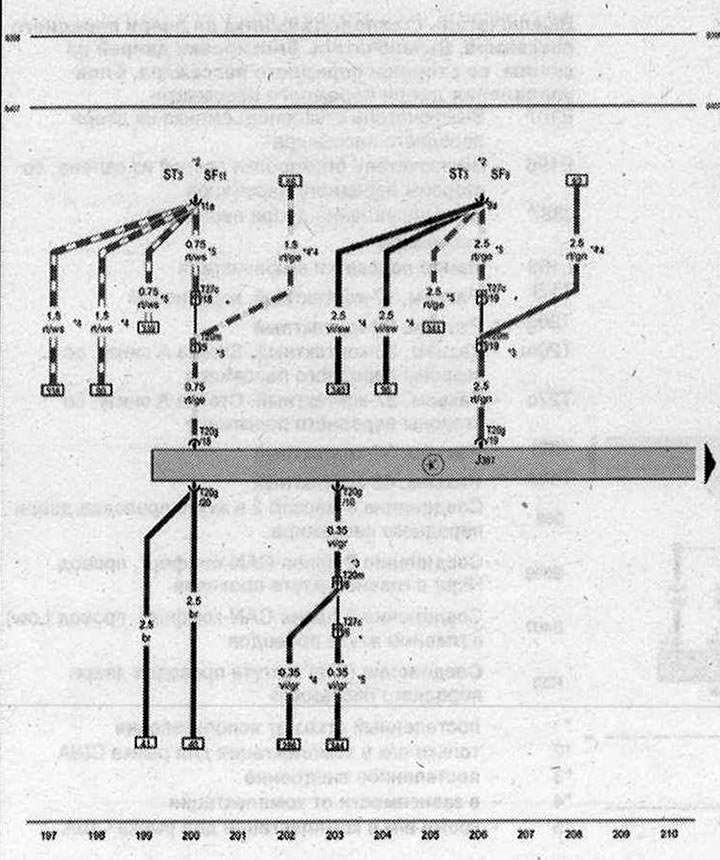

Блок за управление на предната пътническа врата (Audi Q5 Typ 8R)

Блок за управление на предната пътническа врата

• J387 - Блок за управление на предната пътническа врата
• ST3 - Кутия с предпазители 3
• SF9 - Предпазител 9 в кутия с предпазители F
• SF11 - Предпазител 11 в кутия с предпазители F
• T20g - Конектор, 20-пинов
• T20m - Конектор, 20-пинов, долна част на А-колона, от страната на предния пътник
• T27c - Конектор, 27-щифтов, долна част на А-колона, страна на предния пътник
• B398 - Връзка 2 (cAN-комфортен автобус, Висок проводник) в главния кабелен сноп
• B407 - Връзка 2 (cAN-комфортен автобус, нисък проводник) в главния кабелен сноп
• * - постепенно премахване
• *2 - виж текущата схема на кутията с предпазители
• *3 - постепенно изпълнение
• *4 - само за автомобили с десен волан
• *5 - само за автомобили с ляв волан

ws	бяло	sw	черен
ro	червено	rt	червено
br	кафяво	gn	зелено
bl	синьо	gr	сиво
li	лилаво	vi	лилаво
ge	жълто	or	оранжево
rs	розово
