Детайли за вътрешно огледало (Audi Q5 Typ 8R)

Съдържание: Премахване на сензора за влажност на… ↓ Всички ↓ Монтиране ↓ Демонтаж на датчик за влажност на… ↓ Всички ↓ Монтиране ↓

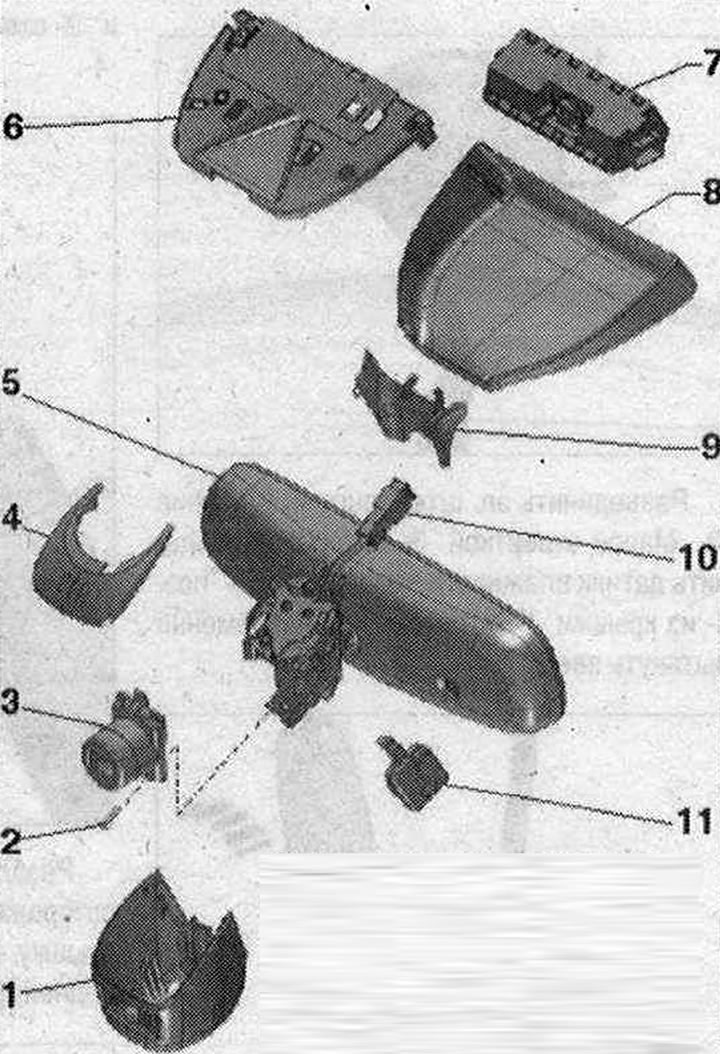

Електрическа схема за асистент за дълги светлини, сензор за влажност на въздуха, асистент за напускане на лентата 1. Преден капак на корпуса за употребяван асистент за дълги светлини "J844" със сензор за дъжд и светлина "G399"; 2. Болт. 2,4 Нм; 3. Асистент за дълги светлини. Ако използваният асистент за дълги светлини "J844" със сензор за дъжд и светлина "G399" е дефектен, подмяната не е възможна. Трябва да се смени цялото огледало за обратно виждане; 4. Горен капак; 5. Вътрешно огледало за обратно виждане; 6. Горен капак, използван помощник за лентата "J759"; 7. Използван асистент за лента "J759"; 8. Долно подстригване на използван помощник за лентата "J759"; 9. Задна корица; 10. Централен конектор; 11. Сензор за влажност на въздуха "G355"

Премахване на сензора за влажност на въздуха "G355". Автомобили без асистент за дълги светлини

Изключете запалването.

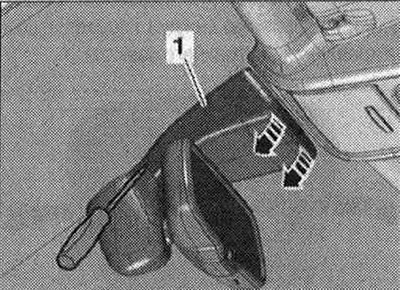

Превозни средства с асистент за поддържане на лентата: Отстранете капака "1" от горната част на основата на огледалото "стрелка". Използвайте отвертка, за да отделите облицовката от дъното на основата на огледалото и я махнете.

Превозни средства без асистент за лента: Отстранете горната облицовка "1" на скобата на огледалото "стрелка".

Всички

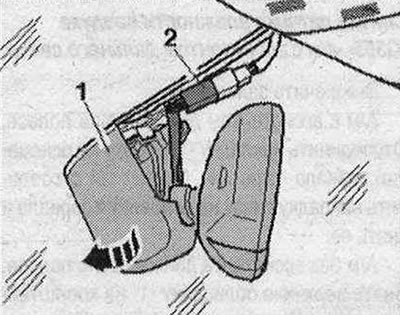

Изключете и извадете конектор "2" от гнездото. Завъртете вътрешното огледало на скоба "1" обратно на часовниковата стрелка "стрелка", докато спре. Извадете вътрешното огледало от скобата.

Разтворете леко тапицерията "1" на "стрелката" в двете посоки и я отстранете от петата "2" за вътрешното огледало.

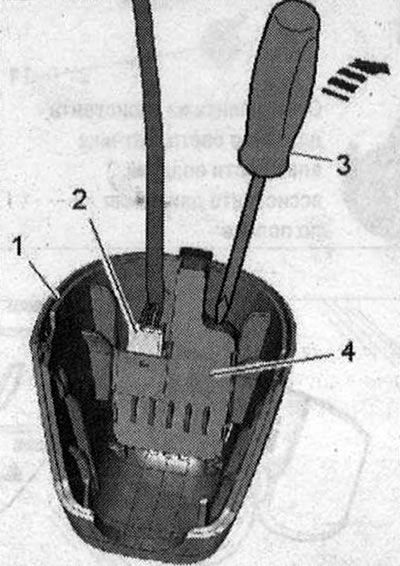

Прекъснете връзката с имейл. щепселна връзка "2". С помощта на малка отвертка "3" внимателно избутайте датчика за влажност на въздуха "G355" "поз. 4" от капака "1" "стрелка" и едновременно с това го издърпайте нагоре.

Монтиране

Монтаж в обратен ред: поставете датчика за влажност на въздуха "G355" точно в страничните водачи. Ако сензорът за влажност на въздуха "G355" не е монтиран правилно, капакът няма да може да се монтира. Поставете вътрешно огледало.

Демонтаж на датчик за влажност на въздуха "G355" - автомобили с асистент за дълги светлини

Превозни средства без асистент за лента: Отстранете горната облицовка "1" на скобата на огледалото "стрелка".

Всички

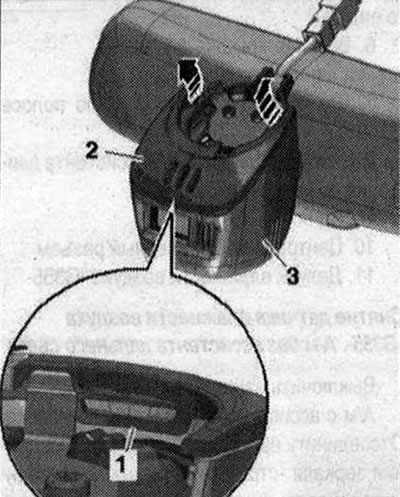

Отключете крепежните елементи "стрелка" и внимателно леко огънете горния капак "2" нагоре. Освободете крепежните елементи "1" на предния капак "3". Отстранете горния капак.

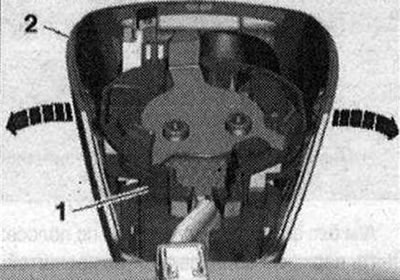

Освободете закопчалките "по посока на стрелката" и освободете предния капак "2" надолу от водачите на закрепването на вътрешното огледало "1".

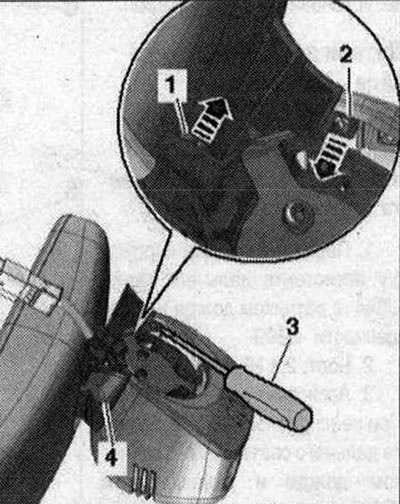

Развийте болта "1" и разкачете блока за управление на асистента за дълги светлини "J844" със сензора за дъжд и светлина -C399 "поз. 2", за да направите това, отстранете закрепващия език "стрелка" от петата на огледалото "3".

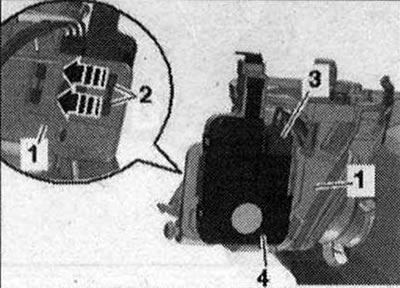

Разблокирайте крепежните елементи -2 "стрелки" и извадете датчика за влажност на въздуха -C355 "поз. 4" от крепежния елемент на вътрешното огледало "1". Прекъснете връзката с имейл. щепселна връзка "3".
