Телефонната система може да бъде представена в следните версии:
Оборудване за свързване на мобилни. телефон (CAN)
Трансивърът на телефона R36 е свързан към информационно-развлекателната система (радио) чрез CAN-BUS. Има и антена за Bluetooth "R152". Централната конзола е оборудвана с стойка за телефон "R126". Контролът се осъществява чрез радио "R" или мобилен телефон "R54". Предната светлина "W1" съдържа вградени микрофони за микрофонния модул на предния покривен модул "R164". Един от микрофоните (преден ляв микрофон "R140") е свързан към приемо-предавателя на телефона "R36".
Комплект за мобилна връзка. телефон към блока за управление на комуникационната електроника 1 "J794" (MMI)
Централната конзола е оборудвана с стойка за телефон "R126". Управлението става чрез информационно-развлекателния център MMI или мобилен радиотелефон R54. Предната светлина "W1" съдържа вградени микрофони за микрофонния модул на предния покривен модул "R164". От тях 1 микрофон (преден ляв микрофон "R140") е свързан към използвана информационна електроника 1 "J794". Антенният изход се намира на държача за телефон "R126".
Интегриран телефон с Bluetooth интерфейс в комуникационния електронен контролен блок 1 "J794" (MMI)
Телефон за кола с Bluetooth ви позволява да използвате допълнително мобилния си телефон. телефони, които имат този интерфейс Мобилен телефон "R54". Мобилните телефони с Bluetooth "R54" не е задължително да са свързани към стойката и към устройството за свободни ръце на автомобила. Връзката се осъществява изключително чрез безжичния Bluetooth интерфейс. Също така е възможно да се чете информация от мобилна SIM карта. телефон "R54" (телефонен указател). Телефонът за кола с Bluetooth има собствена безжична слушалка "R37" (Bluetooth Handset) с вложка за SIM карта и чаша за зареждане. Bluetooth телефонът за кола и мобилният телефон R54 могат да се управляват с помощта на слушалките R37, устройството за свободни ръце на мултифункционалния волан, а също и чрез системата за гласов диалог. Антената за Bluetooth "R152" е вградена в блока за управление на комуникационна електроника 1 "J794". Предната светлина "W1" съдържа вградени микрофони за микрофонния модул на предния покривен модул "R164". От тях 1 микрофон (преден ляв микрофон "R140") е свързан към използвана информационна електроника 1 "J794". Антенният изход се намира в блока за управление на комуникационната електроника 1 "J794".
Комплект за мобилна връзка. телефон
Под отделението за съхранение в централната конзола има гнездо за свързване на комплекта за свързване. Предната светлина "W1" съдържа вградени микрофони за микрофонния модул на предния покривен модул "R164". Микрофонът (преден ляв микрофон "R140") е свързан чрез жак. На щепсела има конектор за покривна антена "R216". Bluetooth устройство за свободни ръце в блока за управление на комуникационната електроника 1 "J794" (MMI). Използвана комуникационна електроника 1 "J794" се монтира с микрофонния модул в предния покривен модул "R164" и се използва като устройство за свободни ръце. Връзката с мобилния телефон R54 се осъществява изключително чрез Bluetooth. Антената за Bluetooth "R152" е вградена в блока за управление на комуникационна електроника 1 "J794".
Bluetooth устройство за свободни ръце (CAN)
R36 телефонен приемо-предавател с микрофонен модул в предния покривен модул R164-/антена за Bluetooth R152 е инсталиран и служи изключително като устройство за свободни ръце. Връзката с мобилния телефон R54 се осъществява изключително чрез Bluetooth. Антената за Bluetooth "R152" е свързана към трансивъра на телефон "R36". Отстраняването на неизправностите се извършва в режим "Насочвано откриване на неизправности".
Указания за технологията Bluetooth
Технологията Bluetooth използва стандартизирана радиовръзка за предаване на данни между приемо-предавателя "36" /използвана комуникационна електроника 1 "J794" и слушалката "37" /мобилен телефон "R54". Bluetooth технология. В трансивъра на телефон "36" / блок за управление на комуникационна електроника 1 "J794" има доп. приемо-предавателно устройство. Bluetooth антената "R152" свързва трансивъра на телефона "H36" /комуникационен електронен контролен блок 1 "J794" и телефонната стойка "H126" /мобилен телефон "R54", като по този начин телефонната слушалка "R37-/MO" и мобилният телефон "R54" могат да се управляват дистанционно, т.е. без проводници. Обхват на радиокомуникация прибл. 10 метра.

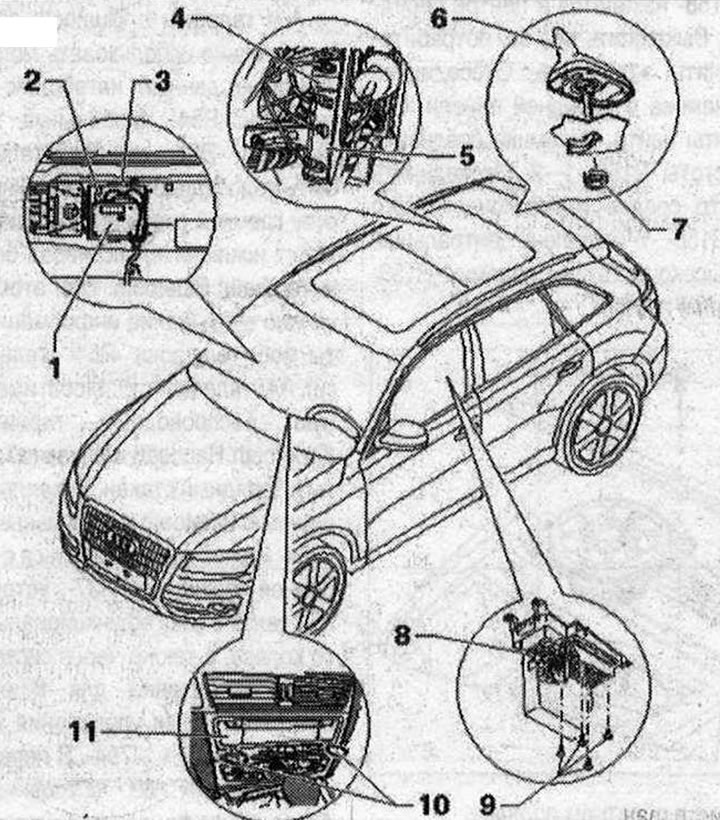

Монтажна схема 1. Трансивър за телефон "R36" (CAN); 2. Антена за Bluetooth "R152"; 3. Превключващ блок; 4. Приемник на автономен нагревател "R64"; 5. Mob бустер. телефон "R86"; 6. Покривна антена "R216"; 7. Ядка. 6 Нм; 8. Стойка за телефон "R126"; 9. Болт. 1 Nm; 10. Премахвач на радио "T10057"; 11. Използвана комуникационна електроника 1 "J794" (MMI)

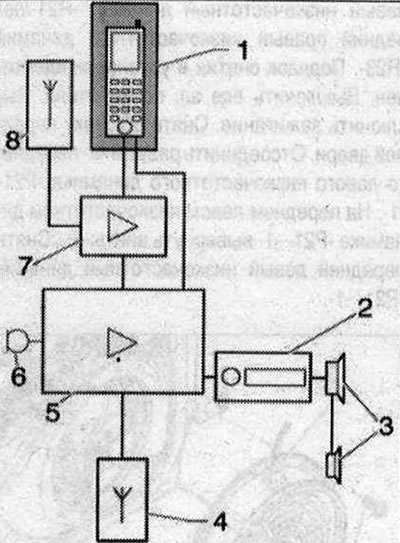

Дизайн на комплекта за свързване на мобилен телефон. телефон (CAN) 1. Стойка за телефон "R126" с мобилен телефон "R54"; 2. Радио "R" в таблото; 3. Акустични системи; 4. Антена за Bluetooth "R152" на трансивъра на телефона "R36"; 5. Предавател и приемник на телефон R36 под предната пътническа седалка; 6. Микрофонен модул в предния покривен модул "R164" (преден ляв микрофон "R140") в предната светлина "W1"; 7. Усилвател за мобилен. телефон "R86" зад дясната облицовка на багажника; 8. Покривна антена "R216"

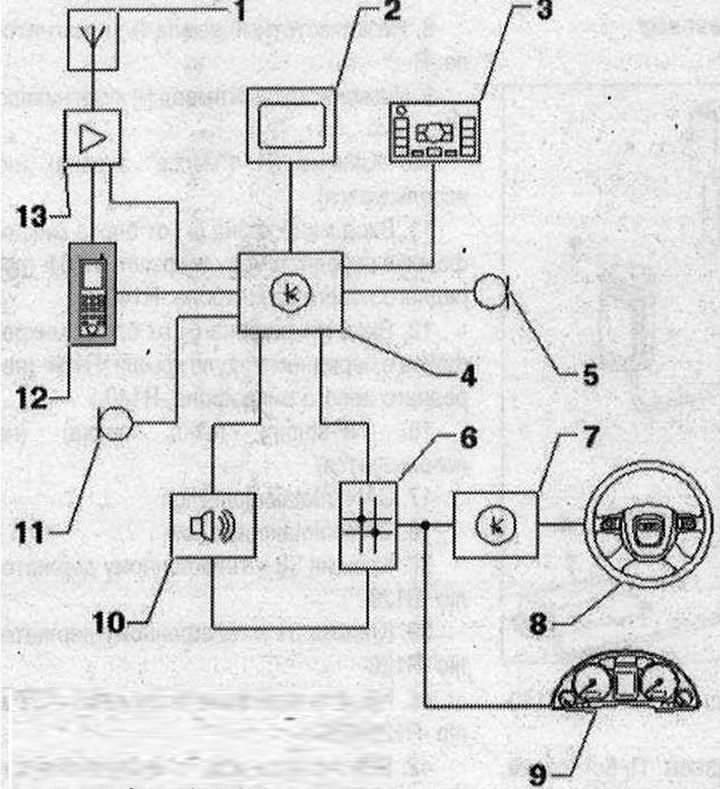

Дизайн на комплекта за свързване на мобилен телефон. телефон (MMI) 1. Покривна антена "R216"; 2. Използван индикатор за управление и индикация, преден "J685" в центъра на предния панел; 3. Елементът за управление на мултимедийната система "E380" в долната част на централната конзола; 4. Използвана информационна електроника 1 "J794" на предния панел; 5. Микрофонен модул в предния покривен модул "R164" (преден десен микрофон "R141") в предната светлина "W1"; 6. Диагностичен интерфейс на шина за данни "J533" зад жабката вляво; 7. Използвана кормилна колона "J527" на модула за превключване на кормилната колона; 8. Мултифункционален волан; 9. Използван инструментален панел "J285" в предния панел10. Използвана цифрова аудио система "J525" зад лявата лайсна на багажника; 11. Микрофонен модул в предния покривен модул "R164" (преден ляв микрофон "R140") в предната светлина "W1"; 12. Стойка за телефон "R126" с мобилен телефон "R54"; 13. Усилвател за мобилен. телефон "R86" зад дясната облицовка на багажника

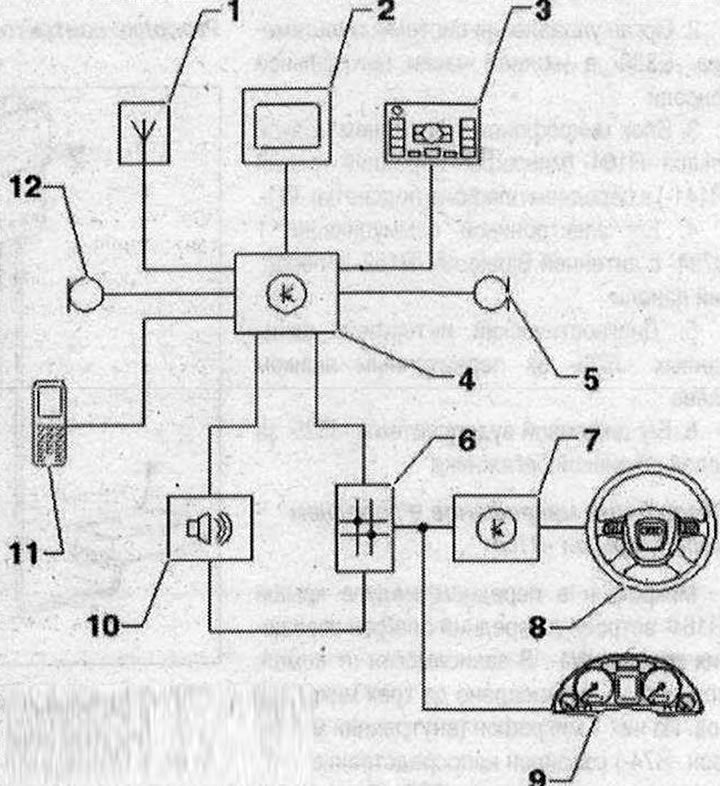

Дизайн на вграден телефон за кола с Bluetooth 1. Покривна антена "R216"; 2. Използван индикатор за управление и индикация, преден "J685" в центъра на предния панел; 3. Елементът за управление на мултимедийната система "E380" в долната част на централната конзола; 4. Използвана информационна електроника 1 "J794" на предния панел; 5. Микрофонен модул в предния покривен модул "R164" (преден десен микрофон "R141") в предната светлина "W1"; 6. Диагностичен интерфейс на шина за данни "J533" зад жабката вляво; 7. Използвана кормилна колона "J527" на модула за превключване на кормилната колона; 8. Мултифункционален волан; 9. Използван инструментален панел "J285" в предния панел; 10. Употребявана цифрова аудио система "J525" зад лявата кора на багажника; 11. Стойка за телефон "R126" със слушалка "R37"; 12. Микрофонен модул в предния покривен модул "R164" (преден ляв микрофон "R140") в предната светлина "W1"
Състав на комплекта за свързване на мобилен. телефон 1. Покривна антена "R216"; 2. Микрофонен модул в предния покривен модул "R164" (преден ляв микрофон "R140") в предната светлина "W1"; 3. Радио "Р"; 4. Акустични системи; 5. Терминал 15; 6. Терминал 30; 7. Терминал 31; 8. Многопинов конектор, 18-пинов (T18a) черен в задната централна конзола

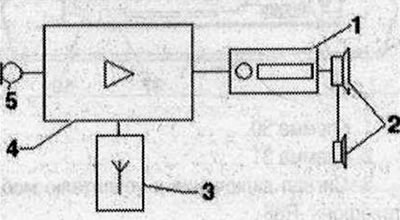

Дизайн на Bluetooth устройство за свободни ръце (CAN) 1. Радио "R" в таблото; 2. Акустични системи; 3. Антена за Bluetooth "R152" на трансивъра на телефон "R36"; 4. Предавател и приемник на телефон R36 под предната пътническа седалка; 5. Микрофонен модул в предния покривен модул "R164" (преден десен микрофон "R141") в предната светлина "W1"

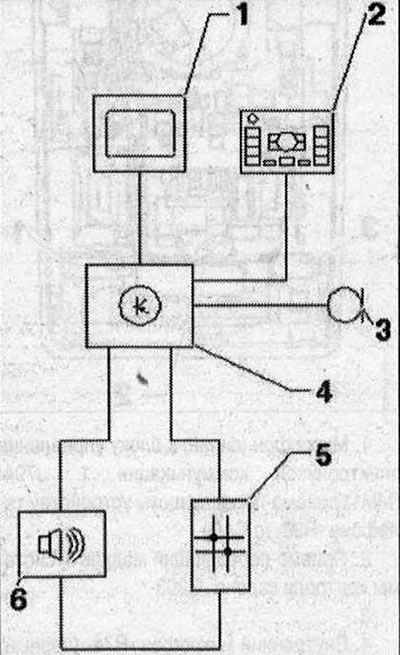

Дизайн на Bluetooth устройство за свободни ръце (MMI) 1. Използван индикатор за орган за управление и индикация, отпред "J685" в центъра на предния панел; 2. Елементът за управление на мултимедийната система "E380" в долната част на централната конзола; 3. Микрофонен модул в предния покривен модул "R164" (преден десен микрофон "R141") в предната светлина "W1"; 4. Използвана комуникационна електроника 1 "J794" с Bluetooth антена "Fl 152" в предния панел; 5. Диагностичен интерфейс на шина за данни "J533" зад жабката вляво; 6. Употребявана цифрова аудио система "J525" зад лявата кора на багажника
Преглед на микрофонния модул в предния покривен модул "R164"
Микрофонът в предния покривен модул "R164" е интегриран в предната вътрешна светлина "W1". В зависимост от комплекта. Могат да се инсталират до три микрофона. От тях 1 микрофон (вътрешен микрофон "R74") е свързан директно към използвания цифров аудио пакет "J525". Други микрофони са свързани към използваната комуникационна електроника 1 0794-/приемателно-предавателно устройство на телефон "R36".

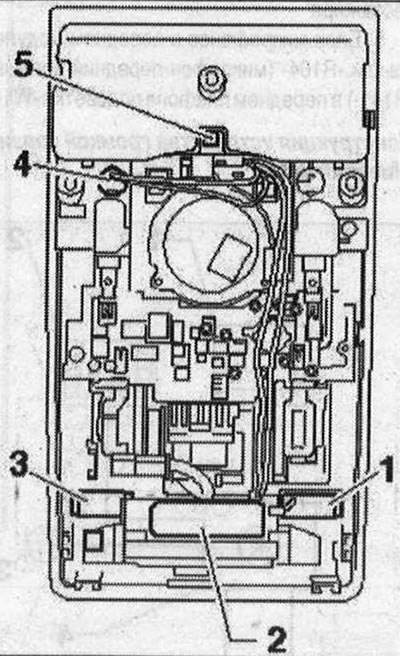

Микрофонен модул в предния покривен модул "R164" 1. Микрофон (син) към контролния блок на комуникационната електроника 1 "J794" (MM1)/телефонен предавател и приемник "R36" (с CAN); 2. Модул предавател-приемник 1 на системата за вътрешно наблюдение "G303"; 3. -; 4. Вътрешен микрофон "R74" (черен) за използван цифров аудио пакет "J525"; 5. Многопинов конектор, 6-пинов (TBS) син
