Електрическа схема на охладителната система на двигателя (Audi A6 C5)

  • Главна
  • Ауди A6
  • C5 (1997-2004)
  • Електрическо оборудване
  • Електрически схеми
  • Електрическа схема на охладителната система на двигателя
            0

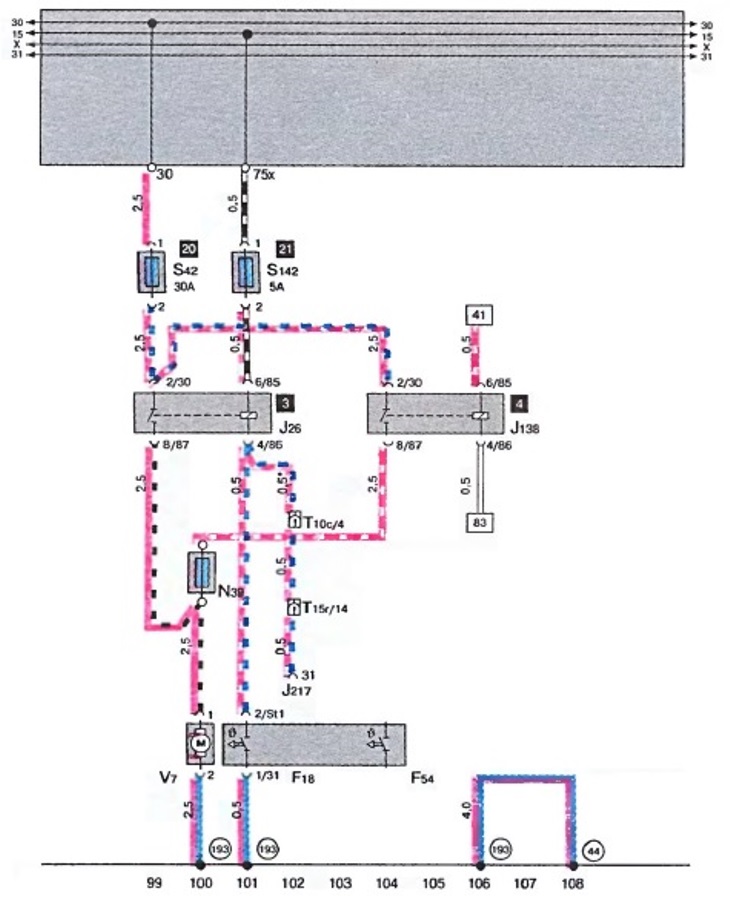

Схема 41. Система за охлаждане на двигателя на автомобили с дизелови двигатели AFN/AVG

Схема 41. Система за охлаждане на двигателя на автомобили с дизелови двигатели AFN/AVG
  • F 18 - Термичен превключвател на вентилатора на охлаждащата течност
  • F 54 - Термичен прекъсвач на вентилатора на охлаждащата течност
  • J 26 - Реле на вентилатора на охлаждащата течност
  • J 138 - Реле за празен ход на вентилатора на охлаждащата течност
  • J 217 - Блок за управление на автоматична скоростна кутия
  • N 39 - допълнително съпротивление на вентилатора на охлаждащата течност
  • S 42 - Единичен предпазител за вентилатор на охлаждащата течност
  • S 142 - Предпазител на блока за управление на вентилатора на охлаждащата течност
  • T 10 c - щепселна връзка, 10-пинов, сив, свързваща скоба за стълб А, ляв
  • T 15 r - щепселна връзка, 15-пинов, кафяв, свързваща скоба колона A, дясна
  • V 7 - Електрически двигател на вентилатора на охлаждащата течност
  • 44 - точка на "маса", стълб А - вляво, отдолу
  • 193 - връзка към корпуса ("земя") "1", в кабелния сноп на вентилатора на охлаждащата течност

* - автомобили с автоматична трансмисия

(Текстът е базиран на материали от уебсайта: AudiManual.ru)
Статията е проверена от автоексперт Алексей Иванов
Тази статия е достъпна на руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски
