Съдържание: Премахване и монтиране на задната… ↓ Регулиране на задната врата ↓ Премахване и монтиране на панти ↓ Смяна на цилиндъра на бравата ↓ Премахване и монтиране на ключалката ↓ Капачка за пълнене на гориво ↓
Премахване и монтиране на задната врата
1. Отстранете облицовката на задната врата (вижте част Б), разкачете съединителите и отделете маркуча за подаване на течност за измиване.
2. Отворете и подпрете задната врата.

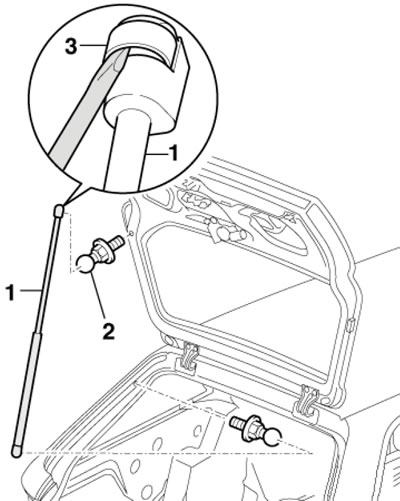

3. Използвайте отвертка, за да повдигнете пружината (3 на съпротивлението. илюстрации) и отделете дренажа (1) от пантата (2).
5.3. Премахване на дренажа

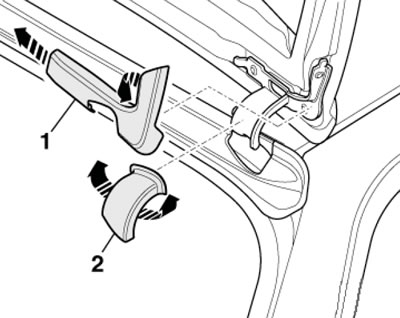

4. Отделете тапицерията от вратата на багажника (1 на съпротивлението. илюстрации) контури и втулка (2) за електрическо окабеляване.
5.4. Капак на пантата

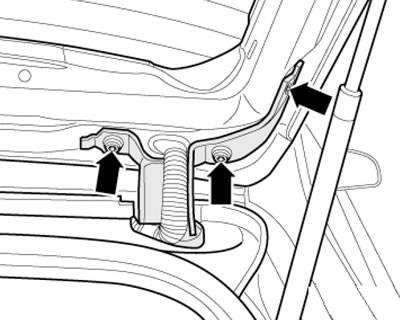

5. Помолете асистент да държи вратата на багажника и да премахне болтовете (стрелки отсреща илюстрации) ляво и дясно и свалете задната врата.
5.5. Закрепване на примката
Регулиране на задната врата
Забележка: Размерите за настройка са дадени в спецификациите в началото на главата.

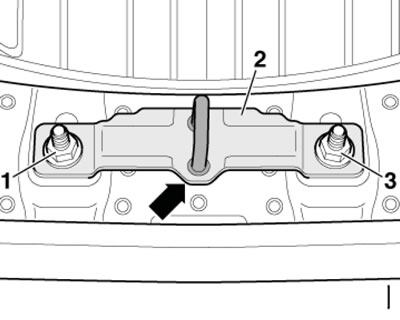

6. Свалете тапицерията на прага на задната врата и разхлабете гайките (1 и 3 на съпротивление. илюстрации), така че да може да се използва ударникът на двигателя (2).
5.6. Закопчалка за заключване
Забележка: При монтаж издатината (стрелката) трябва да е обърната назад.

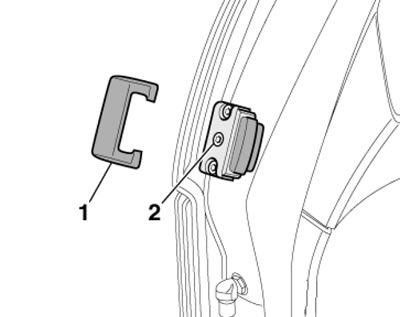

7. Отстранете капака (1 на съпротивлението. илюстрации) регулиращ буфер и завъртете винта (2) обратно на часовниковата стрелка до позиция "0".
5.7. Буфер за настройка
8. Затегнете с ръка гайките за закрепване на ударника, затворете задната врата и я натиснете с ръка приблизително 2 mm в каросерията. Отворете задната врата в това положение и затегнете монтажните гайки на ударника до 21 Nm.
9. Уверете се, че вратата на багажника се затваря лесно и че няма луфт в ключалката. Повторете настройката, ако е необходимо.
10. Уверете се, че няма луфт в задната врата, когато натиснете левия или десния й ръб. Ако е необходимо, затегнете предварително регулиращите буфери чрез завъртане на винтовете (2 в илюстрация 5.7) по часовниковата стрелка.
11. Повторете всички проверки отново.
Премахване и монтиране на панти
12. Отделете тапицерията от вратата на багажника (1 в илюстрация 5.4) контури и втулка (2) за електрическо окабеляване.

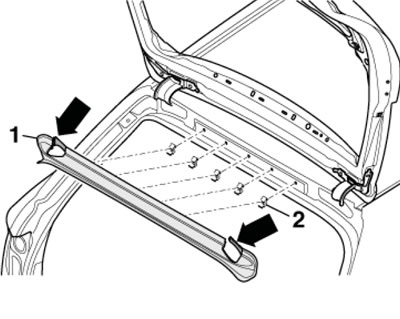

13. Отстранете задната облицовка на покрива (1 на съпротивлението. илюстрации), освобождавайки го от скобите (2). Отстранете облицовката на D-колоната.
5.13. Държачи за тапицерия на задния покрив

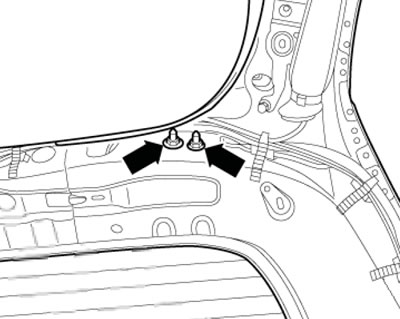

14. Накарайте помощник да държи вратата на багажника, за да предотврати повреда на боята и да премахне гайките (стрелки отсреща илюстрации).
5.14. Гайки за закрепване на пантата към тялото
15. Развийте болтовете, закрепващи пантите към вратата на багажника и свалете пантите.
16. Монтажът се извършва в реда, обратен на демонтирането на компонентите. Затегнете гайките, закрепващи пантите към тялото със сила от 21 Nm. След монтажа регулирайте позицията на задната врата (вижте по-горе).
Смяна на цилиндъра на бравата
17. Отстранете тапицерията на задната врата (вижте част Б).

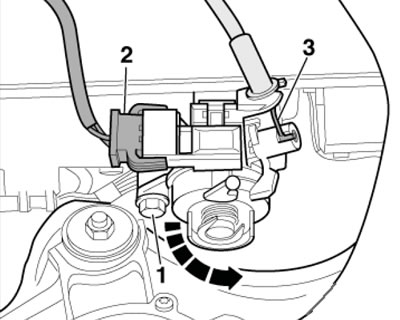

18. Изключете конектора (2 на съпротивлението. илюстрации), откачете управляващия кабел (3), водещ към ключалката, развийте болта (1), наклонете цилиндъра на ключалката на 90° около оста й и го извадете.
5.18. Отстраняване на цилиндъра на бравата
19. Монтажът се извършва в обратен ред.
Премахване и монтиране на ключалката
20. Отстранете долната част на тапицерията на задната врата (вижте част Б).

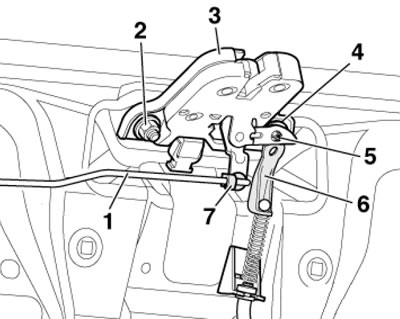

21. Натиснете ключалката (5 на съпротивлението. илюстрации) от лоста за управление и откачете кабела за управление (6).
5.21. Подробности за монтаж на брава
22. Освободете контролния прът (1), като наклоните шарнирната втулка (7) надясно. Отстранете гайките (2 и 4) и отстранете ключалката (3).
23. Монтажът се извършва в реда, обратен на демонтирането на компонентите. Затегнете заключващите елементи до 21 Nm.
Капачка за пълнене на гориво

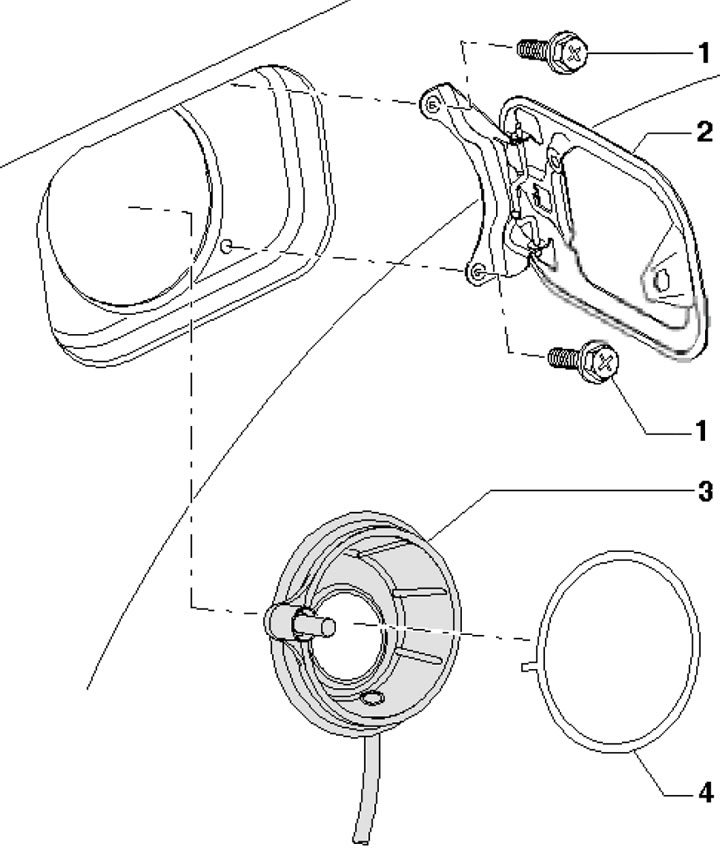

24. Подробностите за монтажа на гърловината на резервоара за гориво и нейния капак са показани на съответната фигура. илюстрации.
5.24. Подробности за монтаж на гърловината и капачката на резервоара за гориво 1. Самозаключващ се болт; 2. Капак на шахта; 3. Гърло за пълнене; 4. Халка за врата
(Информация, получена от този ресурс «AUDImanual»)
