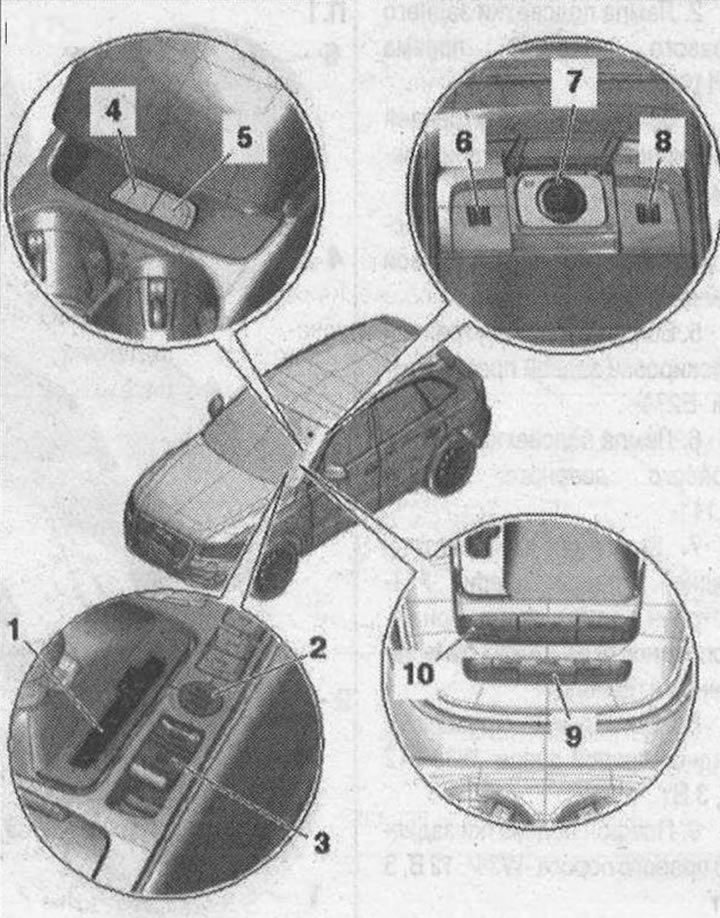

I 1. Индикатор положения селектора «Y26» с лампой подсветки шкалы селектора «L101»; 2. Кнопка управления правом доступа и запуска двигателя «Е408»; 3. Клавиша электромеханического стояночного тормоза «Е538», клавиша AUTO HOLD «Е540»; 4. Выключатель "охлаждение" подстаканника с элементом нагрева и охлаждения «Z105», может заменяться только вместе с «поз. 5»; 5. Выключатель "нагрев" подстаканника с элементом нагрева и охлаждения «Z105», может заменяться только вместе с «поз. 4»; 6. Выключатель регулировки заднего левого сиденья с подогревом «Е128»; 7. Розетка 212 В «U18» с лампой для подсветки розетки «L42»; 8. Выключатель регулировки заднего правого сиденья с подогревом «Е129»; 9. Блок выключателей для Charisma «Е592» (только при компл. MMi-Basis); 10. Клавиатура (только при компл. MMi-Basis) в зависимости от компл., с выключателем шторки заднего стекла «Е149», клавишей для ASR и ESP «Е256», клавишей для парковочного ассистента «Е266»
Снятие клавиши электромеханического стояночного тормоза «Е538», клавиши AUTO HOLD «Е540»
Потянуть клавишу стояночного тормоза для включения электромеханического стояночного тормоза. Выключить зажигание.
А/м с оснащением MMi-Basis: снятие заглушки центральной консоли.
А/м с базовым оснащением MMi-Comfort: снятие б/у мультимедийной системы «Е380».

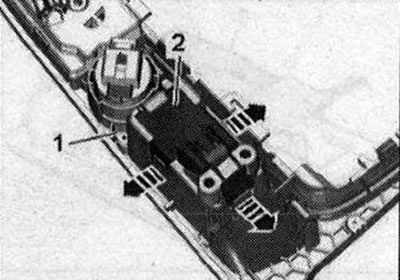

Разблокировать зажимы «стрелки» и выдавить клавишу электромеханического стояночного тормоза «Е538-/кла» вишу AUTO HOLD -Е540 «ПОЗ. 2» из заглушки «1» /б/у мультимедийной системы «Е380».
Монтаж
Установка в обратном порядке, при этом а/м с оснащением MMi-Basis: установка заглушки центральной консоли. А/м с базовым оснащением MMi-Comfort: установка б/у мультимедийной системы «Е380».
Снятие кнопки управления правом доступа и запуска двигателя «Е408»
Потянуть клавишу стояночного тормоза для включения электромеханического стояночного тормоза. Выключить зажигание.
А/м с оснащением MMi-Basis: снятие заглушки центральной консоли.
А/м с базовым оснащением MMi-Comfort: снятие б/у мультимедийной системы «Е380».
Снять фиксацию зажимов «стрелки» при помощи проволоки 2 мм «поз. 2».

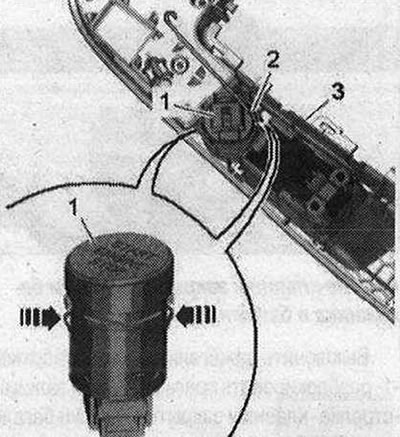

Выдавить клавишу системы управления доступом и правом запуска двигателя -Е408 «ПОЗ. 1» из заглушки «3» / б/у мультимедийной системы «Е380».
Монтаж
Установка в обратном порядке, при этом А/м с оснащением MMi-Basis: установка заглушки центральной консоли. А/м с базовым оснащением MMi-Comfort: установка б/у мультимедийной системы «Е380».
Снятие индикатора положения селектора «Y26» с лампой подсветки шкалы селектора «L101»

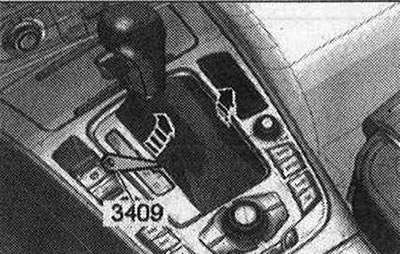

Потянуть клавишу стояночного тормоза для включения электромеханического стояночного тормоза. Перевести рычаг селектора в положение "S". Выключить зажигание. Осторожно поддеть в сторону манжету селектора передач клином «3409» или маленькой отверткой «стрелки». Переместить манжету рычага селектора КПП вверх.

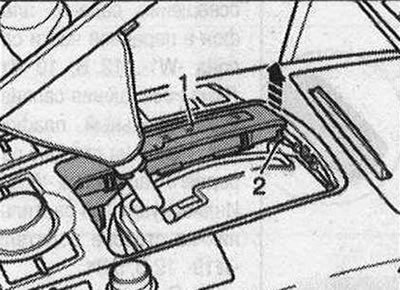

Разблокировать пружинный фиксатор «2» и извлечь индикатор положения рычага селектора КПП «Y26» «поз. 1» «стрелка».
Разъединить эл. штекерное соединение.
Установка в обратном порядке.
Снятие клавиатуры в центральной консоли. А/м с комплектацией MMI-Basis

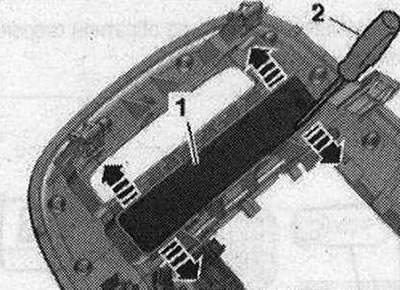

Потянуть клавишу стояночного тормоза для включения электромеханического стояночного тормоза. Выключить зажигание. Снять накладку центральной консоли. Осторожно разблокировать небольшой отверткой «2» фиксаторы «стрелки». Выдавить клавиатуру «1» из гнезда клавиш.
Монтаж
Установка в обратном порядке: нажать на модуль переключателей стеклоподъемника, чтобы он зафиксировался в креплении. Установить накладку центральной консоли.
Снятие выключателя подстаканника с элементом нагрева и охлаждения «Z105»

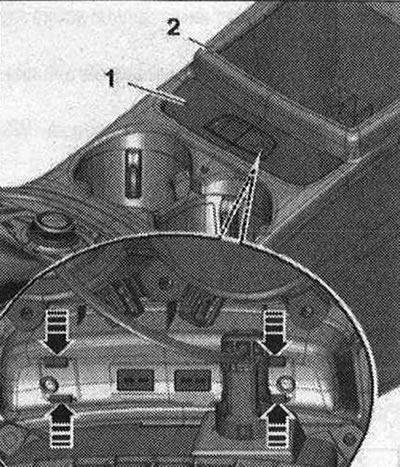

Выключить зажигание. Снятие подстаканника с элементом нагрева и охлаждения. Осторожно сжать фиксаторы «стрелки» и извлечь заглушку «1» с выключателем из центральной консоли «2».
Монтаж
Установка в обратном порядке: установка подстаканника с элементом нагрева и охлаждения.
Выключатель регулировки заднего сиденья с подогревом «Е128»/«Е129»

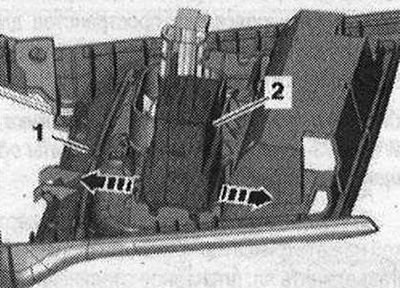

Выключить зажигание. Снять заднюю накладку центральной консоли. Разблокировать крепёжные зажимы «стрелки» и извлечь выключатель «2» регулировки заднего сиденья с подогревом из задней накладки центральной консоли.
Монтаж
Установка в обратном порядке: установить накладку центральной консоли сзади.
