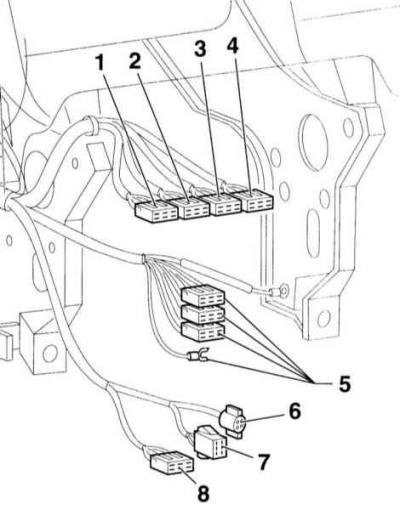

Электрические разъемы центральной консоли
- 1 - обогрев сиденья водителя
- 2 - обогрев заднего стекла
- 3 - сигнализатор
- 4 - обогрев сиденья переднего пассажира
- 5 - радиоприемник
- 6 - прикуриватель
- 7 - подсветка пепельницы
- 8 - диагностический разъем
Снятие

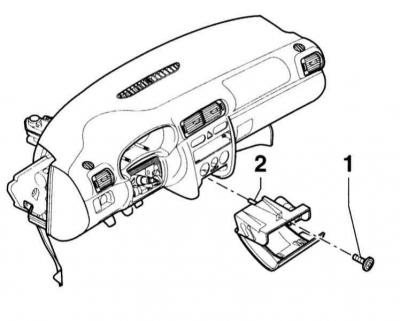

1. Снимите пепельницу спереди.
2. Выверните винт –1–.
3. Расстыкуйте разъем.
4. Снимите радиоприемник, обратитесь к подразделу Снятие, установка и кодирование радиоприемника.

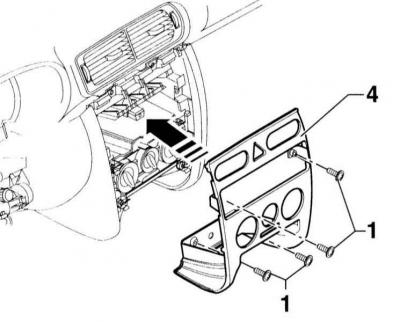

5. Выверните винты –1– облицовки –4–.
6. Снимите облицовку –4–.
7. Снимите вещевой ящик, обратитесь к подразделу Снятие и установка вещевого ящика.
8. Снимите полку со стороны водителя, обратитесь к подразделу Снятие и установка кармана со стороны водителя.

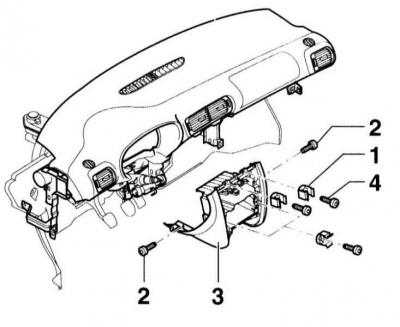

9. Выверните 4 винта –4– с пружинными зажимами –1–.
10. Выверните 2 винта –2–.
11. Немного потяните вперед центральную консоль –3– и отсоедините электрические провода.
12. Сместите вперед и снимите центральную консоль.
Установка
1. Установите центральную консоль.
2. Присоедините согласно иллюстрации штекерные соединения.
3. Установите центральную консоль в рабочее положение.
4. Затяните винты –2– моментом 4 Нм.
5. Затяните винты –4– моментом 4 Нм, не забудьте о скобах.
Предупреждение: При установке центральной консоли пружинные скобы –1– вверху должны стоять вертикально, внизу горизонтально.
6. Установите полку со стороны водителя, обратитесь к подразделу Снятие и установка кармана со стороны водителя.
7. Установите вещевой ящик, обратитесь к подразделу Снятие и установка вещевого ящика.
8. Установите козырек –4– и прижмите ее. Козырек должен зафиксироваться.
9. Затяните винты –1– небольшим моментом 1.2 Нм.
10. Установите радиоприемник, обратитесь к подразделу Снятие, установка и кодирование радиоприемника.
11. Установите пепельницу спереди и введите резиновый держатель –2– в панель приборов.
12. Состыкуйте разъем прикуривателя и подсветки пепельницы.
13. Затяните винты –1– небольшим моментом 1.2 Нм.
