Асcистент движения по полосе помогает водителю придерживаться полосы. Если при включённой системе а/м приближается к опознанной разграничительной линии и возможен выход за пределы полосы, то система предупреждает водителя вибрацией рулевого колеса. Если при включённой системе перед пересечением разграничительной линии включить указатель поворота, то предупреждения не последует, т.к. система зафиксирует преднамеренную смену полосы движения. Для создания вибрации рулевое колесо оснащено вибромотором. Вибромотор находится внутри нижней правой спицы рулевого колеса (в рубашке из вспененного материала). Вибрация производится с помощью вращения противовеса на валу вибромотора. Отдельно вибромотор замене не подлежит. В случае неисправности вибромотора необходимо менять рулевое колесо в сборе. Длительность вибраций рулевого колеса зависит от скорости реакции водителя и, как правило, длится ок. 1 секунды. Камера и блок управления ассистента движения по полосе «J759» установлены в одном корпусе. При неисправности камеры или блока управления необходимо заменить весь блок. Б/у ассистента движения по полосе «J759» установлен по центру в верхней кромке лобового стекла на высоте внутреннего зеркала. Он зафиксирован на кронштейне, жёстко приклеенном к зеркалу. Изменения, ограничивающие область обзора камеры (напр., нанесение наклеек /следы ударов камней), могут привести к нарушению работы системы. Кнопка ассистента движения по полосе «Е517» установлена в крепление вместе с переключателем указателей поворота. При нажатии клавишы система включается/выключается. При неисправности кнопки ассистента движения по полосе «Е517» следует полностью заменить крепление вместе с переключателем кру «из» контроля «Е45» и переключателем стеклоочистителей для работы в интервальном режиме «Е22».
Указание. Текстовое сообщение "Audi ассистент удержания полосы движения недоступен: в настоящее время отсутствует обзор датчиков" появляется, если работа камеры становится невозможной из-за продолжительного отсутствия четкой разметки полос движения. Причины могут быть следующие: загрязнение или обледенение поля обзора камеры (в этом случае устранить причину); запотевание поля обзора камеры (дождаться устранения запотевания); из-за особенностей дорожных условий (например, заснеженная дорога) в течение длительного времени невозможно различить линии разметки.
Если запотевание не устраняется самостоятельно или при наличии сильного загрязнения на внутренней стороне стекла (в поле обзора камеры) необходимо очистить поле обзора камеры вручную. Для этого необходимо снять блок управления и шторку рассеянного света и очистить ветровое стекло чистящим раствором. Для работы ассистента полосы движения необходима качественная калибровка. Новая калибровка требуется, если: в блоке памяти активно сохраняется неполадка "базовая настрой-ка/адаптация отсутствует или неверна"; меняется блок управления ассистента движения по полосе «J759» ersetzt wird; замена или снятие лобового стекла; регулируются углы схождения задних колес; производились изменения ходовой части а/м, например, замена стандартной ходовой части на спортивную. Датчики ширина дорожного просвета на а/м с электронным регулированием демпфирования были обучены заново.
Указание. Перед калибровкой ассистента движения по полосе необходимо считать память неисправностей и при необходимости устранить неисправности. Для калибровки ассистента движения по полосе необходимо определить направление движения а/м, кот. будет служить исходным положением а/м «IMS 6430». Калибровку ассистента удержания полосы движения разрешается производить только при помощи устройства регулировки углов установки колес, имеющего допуск VW/AUDI. Для калибровки ассистентов движения по полосе допускается использовать только инструмент «IMS 6430» !
Снятие блока управления ассистента движения по полосе «J759» и шторки рассеянного света

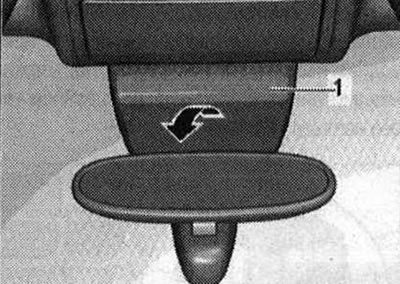

Снять шторку «1» с кронштейна «в направлении стрелки» вниз

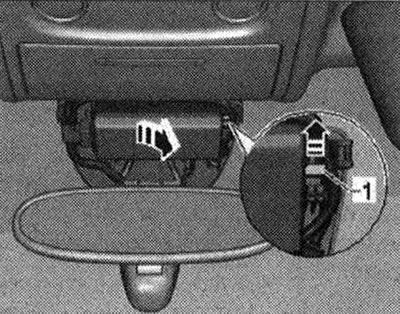

Нажать на крепежную скобу «1» «в направлении стрелки» и извлечь блок управления ассистента движения по полосе «J759» из кронштейна сбоку по направлению вниз. Отсоединить эл. разъём и извлечь блок управления ассистента движения по полосе «J759».

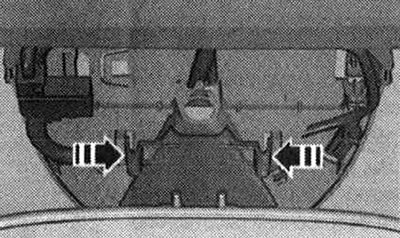

Нажать на скобы «стрелки», извлечь из кронштейна шторку рассеянного света и снять ее назад.
Установка
Установка в обратном порядке. При этом нужно учитывать следующее: поле обзора камеры на внутренней стороне ветрового стекла не должно быть запотевшим или грязным, в противном случае необходимо вручную очистить эту зону чистящим раствором. После установки проверить правильность посадки блока управления ассистента движения по полосе «J759» на кронштейне. В случае замены блока управления ассистента движения по полосе «J759» необходимо заново выполнить калибровку камеры и блока управления ассистента движения по полосе «J759».
