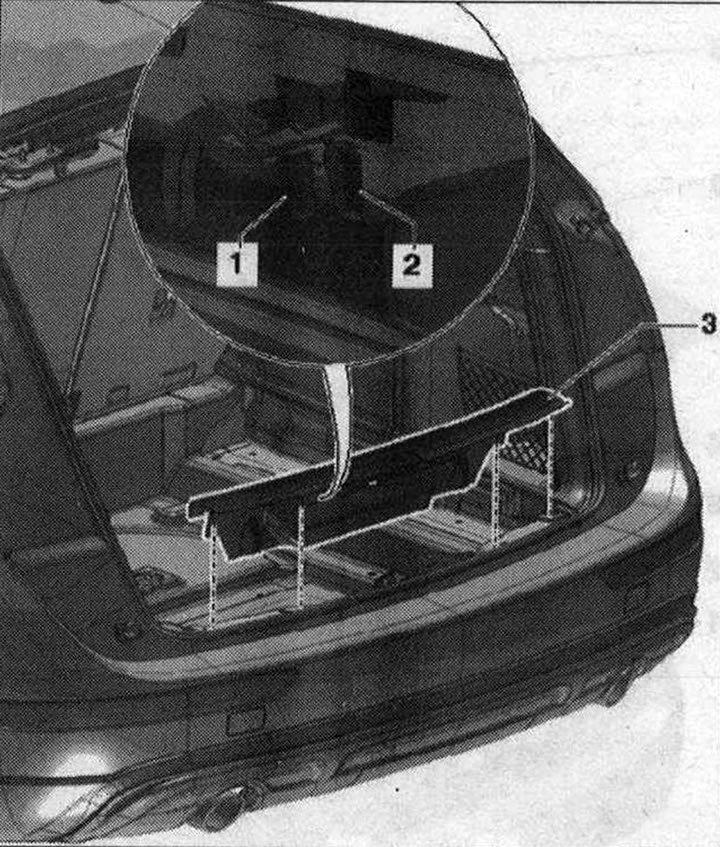

Облицовка задней части кузова 1. Центрирующие выступы; 2. Зажим. 4 шт. Вставить в обшивку. Заменить при повреждении или деформации; 3. Облицовка края задней части кузова
Снятие

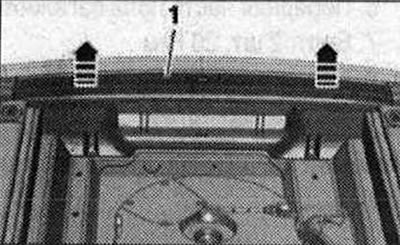

Снятие задней части пола багажника. Открепить обшивку задней стенки багажника «1» рычагом «80-200» вертикально вверх «стрелки».
Снять осторожно облицовку задней панели багажника вверх и отсоединить эл. разъем датчика закрытия крышки багажника «G525»/«G526».
Монтаж
Установка в обратном порядке: если зажимы обшивки остались в точках крепления на кузове, снять их и насадить для установки на обшивку. Проверить скобы-зажимы на наличие дефектов и деформаций, при необходимости заменить. Нажать на облицовку задней части кузова до щелчка и вставить уплотнение крышки багажника поверх облицовки задней части кузова.

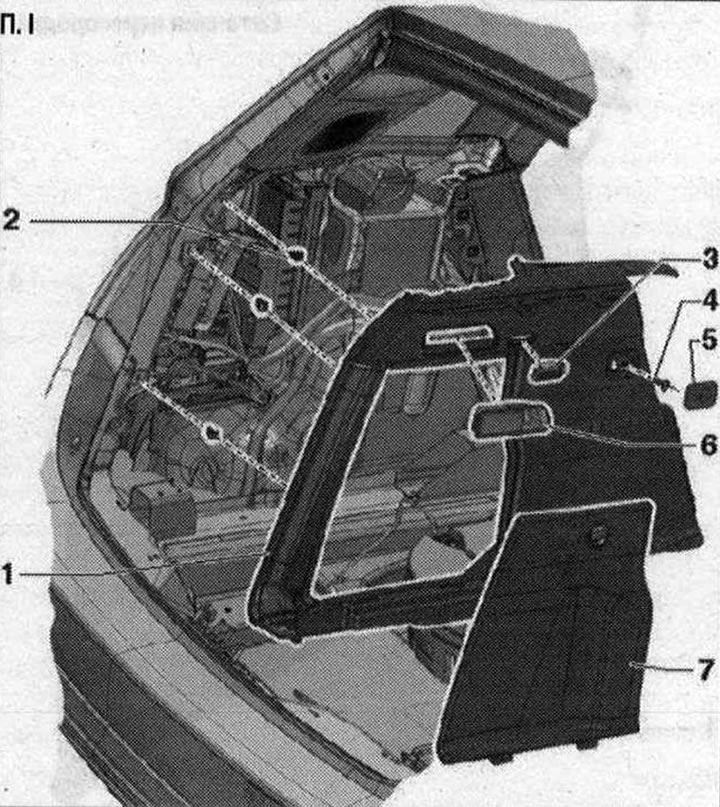

Боковая обшивка багажника 1. Боковая обшивка багажника; 2. Зажим. 3 шт. Вставить в обшивку. Заменить при повреждении или деформации; 3. Плафон подсветки багажника; 4. Болт. 3 Н·м; 5. Крюк для сумок; 6. Механизм разблокировки спинки заднего сиденья; 7. Крышка боковой обшивки багажника
Снятие

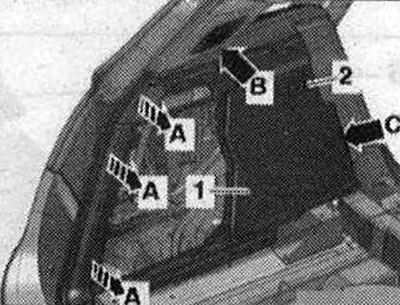

Вариант компл. с сеточной перегородки: снять сеточную перегородку. Откинуть спинку заднего сиденья вперед. Снять облицовку задней стенки багажника. Снять щелевую накладку. Снять детали для разблокировки спинки заднего сиденья и подвесить с подсоединенным тросом. Снять лампу багажника. Снять крючки кармана. Снять крышку боковой обшивки багажника. Выкрутить болт «2». Отделить боковую обшивку багажника «1» отжимным рычагом «80-200» от кузова «стрелки А». Отсоединить боковую обшивку багажника клином «3409» в области накладки стойки D «стрелка В», отсоединить заднюю накладку порога «стрелка С» и снять.
Монтаж
Установка в обратном порядке: если зажимы обшивки остались в точках крепления на кузове, снять их и насадить для установки на обшивку. Проверить скобы-зажимы на наличие дефектов и деформаций, при необходимости заменить. Приставить боковую обшивку багажника и прижать до слышимого щелчка. Вставить уплотнение крышки багажника поверх боковой облицовки багажника.

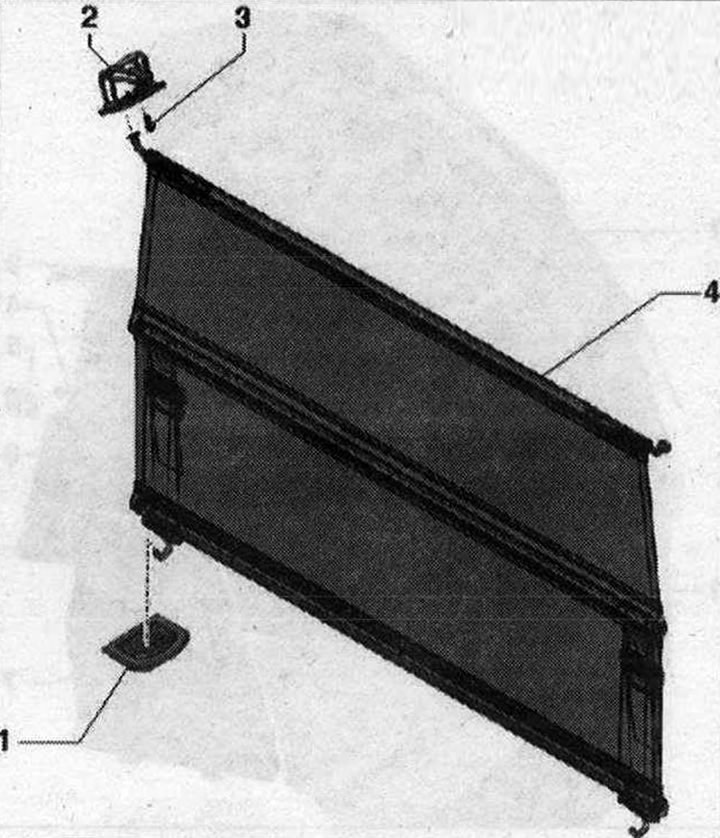

Сеточная перегородка 1. Крепежная проушина; 2. Петли крепления. 4 шт. Для сетчатой перегородки; 3. Болт. 4 шт. 9 Н·м; 4. Сетка-перегородка. Заменяется только в сборе. Крепиться в проушинах

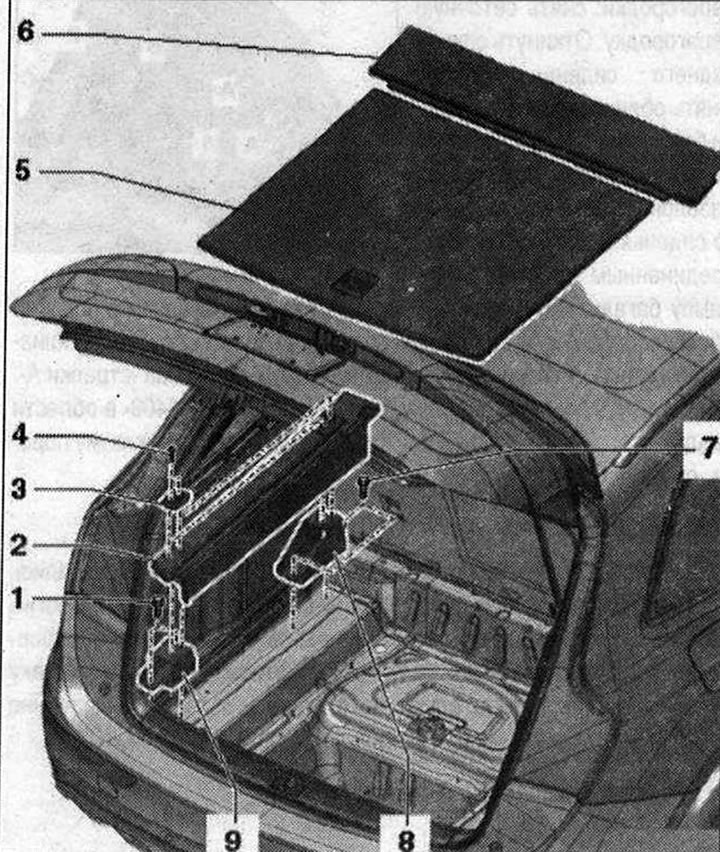

Пол багажника со щелевой накладкой. Вариант компл. 1. Болт. 2 шт.; 2. Щелевая накладка; 3. Крепежная проушина. 2 шт.; 4. Болт. 4 шт. 6 Н·м; 5. Задняя часть пола багажника; 6. Передняя часть пола багажника; 7. Болт. 2 шт. 20 Н·м; 8. Передний кронштейн; 9. Задний кронштейн

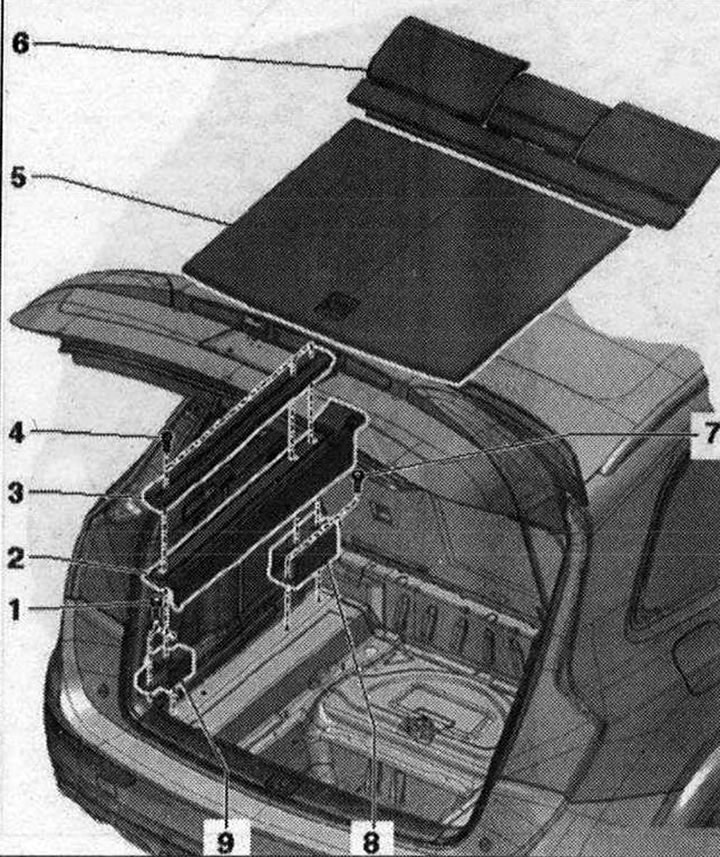

Пол багажника с опорной шиной. Вариант компл. 1. Болт. 2 шт.; 2. Щелевая накладка; 3. Планка-держатель; 4. Болт. 3 шт. 7 Н·м; 5. Задняя часть пола багажника; 6. Передняя часть пола багажника; 7. Болт. 2 шт. 20 Н·м; 8. Передний кронштейн; 9. Задний кронштейн

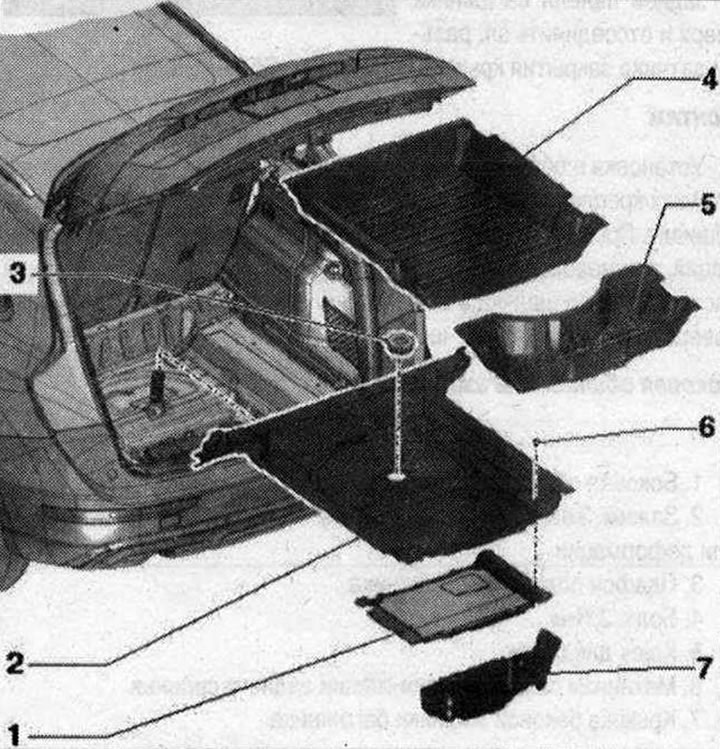

Обшивка багажника, крышка ниши для АКБ 1. Крышка ниши для АКБ; 2. Облицовка ниши для запасного колеса; 3. Гайка для крепления запасного колеса. При проворачивании должна защелкнуться, в противном случае довернуть; 4. Грязеприемная ванна большая; 5. Грязеприемная ванна малая; 6. Зажим; 7. Бокс для инструментов
