Облицовка стоек С 1. Распорный зажим; 2. Облицовка стоек С; 3. Зажим. Вставить в обшивку. Заменить при повреждении или деформации; 4. Центрирующие выступы
Снятие обшивки стоек С

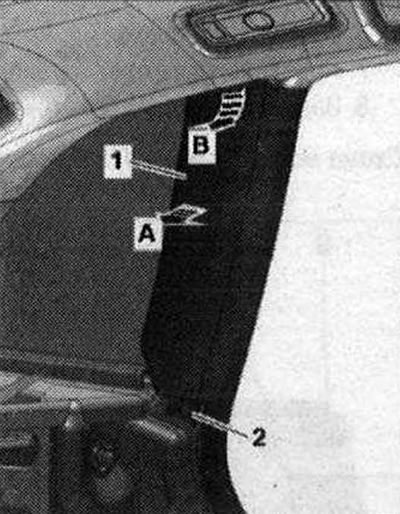

Снять боковую обшивку багажника. Снять накладку заднего внешнего ремня безопасности. Снять зажим «2». Отжать обшивку стойки С «поз. 1» клином «80-200» «стрелка А». Извлечь обшивку стойки С вниз «стрелка В» и снять.
Монтаж

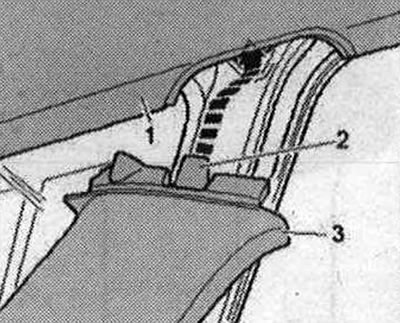

Установка в обратном порядке: если зажимы обшивки остались в точках крепления на кузове, снять их и насадить для установки на обшивку. Проверить зажимы на наличие дефектов и деформаций, при необходимости заменить. При установке обшивки «поз. 3» стойки С проследить, чтобы фиксатор «2» вошёл в паз кузова «стрелка» и в потолочную панель «1».
Установить обшивку стойки С на центрирующие цапфы и прижать до щелчка. Надвинуть по краю обивки дверной уплотнитель.
