Коробка передач 012
1. Поднимите и закрепите переднюю часть автомобиля.
2. Установите рычаг переключения передач в нейтральное положение. Снимите рукоятку рычага, рамку и чехол.
3. Снимите поперечину из-под коробки передач.
4. Опустите переднюю часть теплового экрана. Снимите переднюю секцию выпускной трубы и каталитический конвертер.

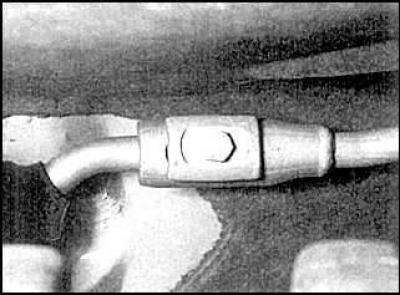

5. Ослабьте регулировочный болт на механизме переключения.
6. Установите рычаг переключения передач в вертикальное положение. Отцентрируйте при помощи линейки (012).
7. С обоих сторон должно быть одинаковое расстояние (а).
8. Проверьте, чтобы переключающий шток находился в нейтральном положении, и затяните регулировочный болт.
9. Проверьте работу рычага переключения передач.
10. Установите оставшиеся детали и опустите автомобиль.
Коробка передач 01Е

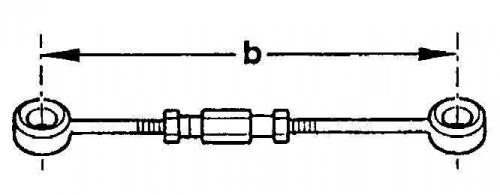

Регулировка соединительного штока (01Е)
b = 168,5 мм
1. Включите 2-ую передачу и сдвиньте рычаг переключения передач влево до упора. Отпустите рычаг, он должен сместиться на 3–9 мм в нейтральное положение. Проверьте работу рычага переключения передач.
2. Для проведения регулировки механизма переключения передач обратитесь к специалистам.
