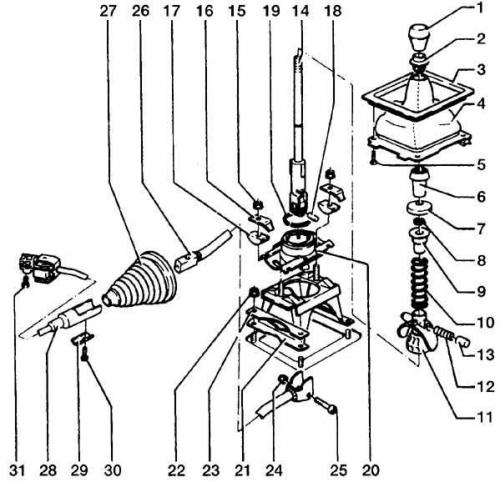

Механизм переключения передач 012
- 1. Рукоятка
- 2. Втулка
- 3. Рамка
- 4. Чехол
- 5. Болт
- 6. Втулка
- 7. Кольцо
- 8. Стопорное кольцо
- 9. Распорная втулка
- 10. Пружина
- 11. Шаровой упор
- 12. Пружина
- 13. Втулка
- 14. Рычаг переключения передач
- 15. Гайка
- 16. Пластинчатая пружина
- 17. Соединитель
- 18. Трубка
- 19. Стопорное кольцо
- 20. Кожух шарового упора
- 21. Крепление механизма переключения передач
- 22. Гайка
- 23. Усиливающая пластина
- 24. Гайка
- 25. Болт
- 26. Задний переключающий шток
- 27. Резиновый чехол
- 28. Переключающий шток и универсальное соединение
- 29. Зажим
- 30. Болт
- 31. Болт

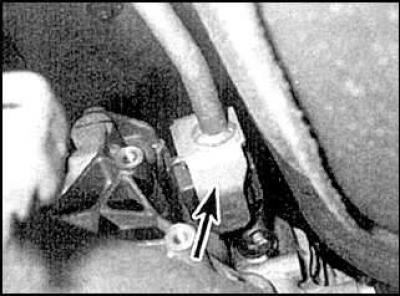

Универсальное соединение переключающего штока (012)
Механизм переключения передач 01Е
- 1. Соединительный рычаг
- 2. Шток
- 3. Переключающий шток
- 4. Упор
- 5. Рычаг переключения передач
- 6. Опора рычага переключения
- 7. Переключающий рычаг на коробке передач

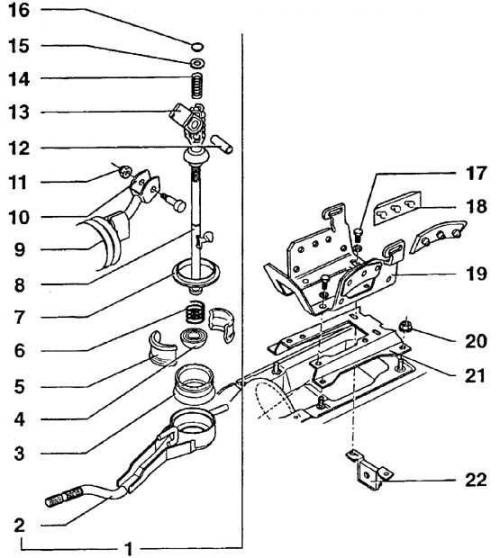

Механизм переключения передач 01Е
- 1. Рычаг переключения передач
- 2. Задний переключающий толкатель
- 3. Резиновая втулка
- 4. Упор
- 5. Полукруглые вкладыши
- 6. Пружина
- 7. Промежуточная пластина
- 8. Рычаг переключения
- 9. Резиновый чехол
- 10. Задний переключающий шток
- 11. Гайка
- 12. Распорная гильза
- 13. Направляющая
- 14. Пружина
- 15. Распорная втулка
- 16. Стопорный зажим
- 17. Болт
- 18. Левый и правый амортизаторы
- 19. Верхний упор
- 20. Гайка
- 21. Нижний упор
- 22. Кронштейн
