Датчик потока воздуха (Motronic 3.2)
Расположение датчика потока воздуха (двигатель ADR)
На двигателе ADR датчик потока воздуха установлен на верхней крышке воздушного фильтра.
Снятие
1. Снимите крышку.

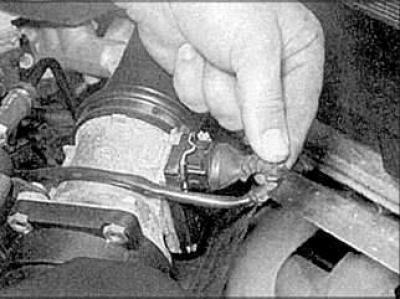

2. Отсоедините воздушный патрубок от датчика (двигатель ADR).

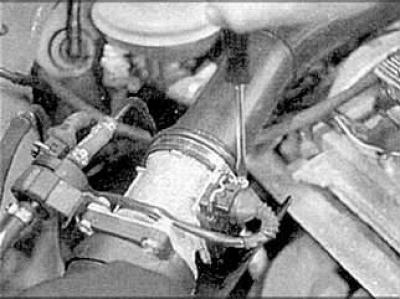

3. Отсоедините разъем подключения датчика (двигатель ADR).
4. Открутите крепежные винты и снимите датчик.
Установка
Установка проводится в обратном порядке снятия.
Датчик потока воздуха (KE Motronic/Jetronic)

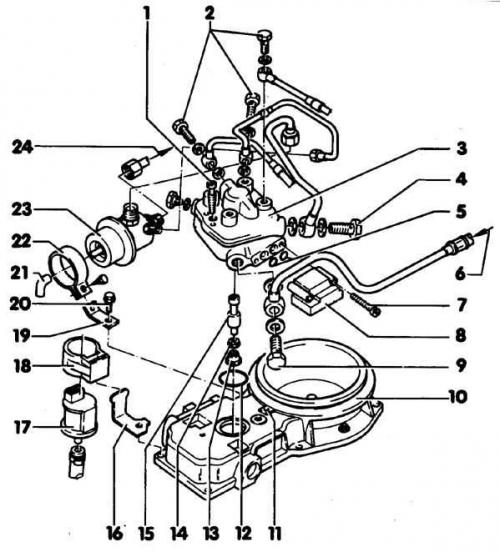

Элементы датчика потока воздуха на двигателе ACE
- 1. Крепежный винт
- 2. Болт соединения банджо
- 3. Распределитель топлива
- 4. Болт соединения банджо
- 5. Уплотнительные кольца
- 6. Трубка подачи топлива
- 7. Крепежный винт
- 8. Регулятор давления
- 9. Болт соединения банджо
- 10. Датчик потока воздуха
- 11. Заглушка
- 12. Уплотнительное кольцо
- 13. Стопорный винт
- 14. Уплотнительное кольцо
- 15. Плунжер
- 16. Крепежный кронштейн
- 17. Продувочный клапан
- 18. Крепление
- 19. Крепежный кронштейн
- 20. Винт
- 21. Вентиляционный шланг
- 22. Крепежный кронштейн
- 23. Диафрагменный регулятор давления
- 24. Обратный топливопровод
Снятие
1. Пометьте топливные трубки и отсоедините их от распределителя топлива.
2. Снимите воздухозаборный патрубок.
3. Открутите крепежные болты и снимите датчик.
Установка
Установка проводится в обратном порядке снятия.
Потенциометр дроссельной заслонки (Motronic 3.2) или датчик положения дроссельной заслонки (KE Motronic/Jetronic)
Снятие
1. Отсоедините разъем подключения.
2. Открутите крепежные винты и снимите потенциометр или датчик.
Установка
Установка проводится в обратном порядке снятия.
Датчик температуры воздуха во впускном коллекторе (Motronic 3.2)
Снятие
1. Отсоедините разъем подключения.
2. Открутите крепежные болты и снимите датчик.
Установка
Установка проводится в обратном порядке снятия.
Модуль позиционирования дроссельной заслонки (Motronic 3.2)
Снятие и установка модуля проводятся аналогично потенциометру дроссельной заслонки.
Датчик скорости движения автомобиля (Motronic 3.2)
Датчик установлен в блоке спидометра, и для его замены необходимо заменить спидометр.
Датчик температуры охлаждающей жидкости (все системы)
Снятие
1. Слейте примерно одну четвертую часть охлаждающей жидкости из двигателя.
2. Отсоедините разъем подключения соответствующего датчика и выкрутите его из гнезда.
Установка
Установка проводится в обратном порядке снятия.
Датчик скорости работы двигателя (все системы)
Снятие
1. Отсоедините разъем подключения датчика.
2. Открутите крепежный болт и снимите датчик.
Установка
Установка проводится в обратном порядке снятия.
Корпус дроссельной заслонки (все системы)
Снятие
1. Отсоедините тросик акселератора.
2. Отсоедините разъемы подключения, вакуумные и воздушные шланги.
3. Открутите крепежные болты и снимите корпус дроссельной заслонки.
Установка
Установка проводится в обратном порядке снятия.
Инжекторы и топливный коллектор (Motronic 3.2)
Снятие
1. Отсоедините вакуумный шланг, топливные трубки и шланги от топливного коллектора.
2. Отсоедините разъемы подключения инжекторов и датчика Холла.
3. Открутите крепежные болты и снимите топливный коллектор.
Установка
Установка проводится в обратном порядке снятия.
Регулятор давления топлива (Motronic 3.2)
Снятие
1. Отсоедините вакуумный шланг от регулятора.
2. Снимите крепежный зажим и снимите регулятор с топливного коллектора.
Установка
Установка проводится в обратном порядке снятия.
Датчик холла (Motronic 3.2)
Снятие
1. Отсоедините разъем подключения датчика.
2. Открутите крепежные болты и снимите датчик.
Установка
Установка проводится в обратном порядке снятия.
Кислородный датчик (все системы)

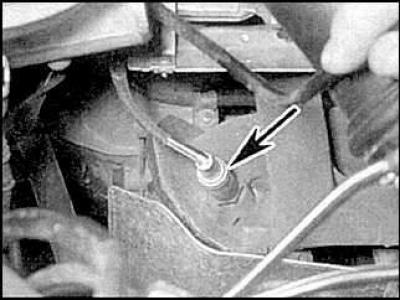

Расположение кислородного датчика (двигатель ADR)
Снятие
Отсоедините разъем подключения датчика и выкрутите датчик из выпускного коллектора.
Установка
Установка проводится в обратном порядке снятия.
Электронный блок управления
Снятие
1. Снимите панели отделки.
2. Открутите крепежные винты и снимите кожухи электронного блока управления.
3. Открутите крепежные винты и снимите электронный блок управления, отсоединив разъем подключения.
Установка
Установка проводится в обратном порядке снятия.
Топливные инжекторы (КЕ)
Снятие
1. Отсоедините разъемы подключения инжекторов.
2. Снимите охлаждающий патрубок, если необходимо.
3. Снимите топливный коллектор (если необходимо), открутите гайки соединений и отсоедините топливные трубки.
4. Снимите инжекторы.
Установка
Установка проводится в обратном порядке снятия.
