Предупреждение: На моделях с АБС отсоедините аккумулятор перед началом работы, чтобы предотвратить попадание воздуха в модуль АБС.
Проверка
Модели, не оборудованные системой автоматической регулировки высоты задней подвески
Клапан установлен на задней оси и определяет степень нагрузки на задние колеса по высоте задней подвески (стрелкой указан рычаг клапана). Если клапан неисправен, его необходимо заменить. Если необходимо, отрегулируйте клапан, как описано в установке.
Модели с автоматической системой регулировки высоты задней подвески
Клапан интегрирован в систему регулировки высоты задней подвески и определяет нагрузку на задние колеса по давлению в системе регулировки. Клапан не подлежит ремонту или регулировке. Если клапан неисправен, его необходимо заменить.
Снятие
1. Для уменьшения потерь тормозной жидкости снимите колпачок бачка тормозной жидкости и герметично закройте горловину полиэтиленовой пленкой.
2. Отсоедините пружину от рычага клапана, если необходимо.
3. Пометьте тормозные трубки и отсоедините их от клапана.
4. Открутите крепежные болты и снимите клапан.
Установка

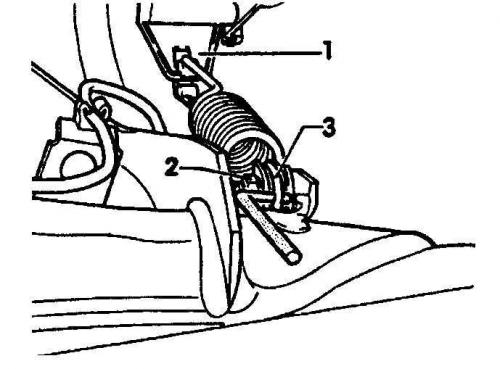

Клапан регулировки давления в контуре задних тормозов
- 1. Рычаг клапана
- 2. Крепежный болт пружины
- 3. Пружина
1. Установка проводится в обратном порядке снятия.
2. На моделях, не оборудованных системой автоматической регулировки высоты задней подвески, после прокачки тормозной системы отрегулируйте клапан регулировки давления следующим образом. Поднимите заднюю часть автомобиля и установите его на опоры. Ослабьте гайку крепежного болта пружины и вставьте сверло диаметром 7 мм между пружиной и креплением. Проверьте, чтобы рычаг клапана был отведен до конца вперед, затем установите крепежный болт пружины так, чтобы пружина не провисала, но и не натягивала рычаг клапан. Затяните гайку крепежного болта до требуемого момента затяжки и уберите сверло.
