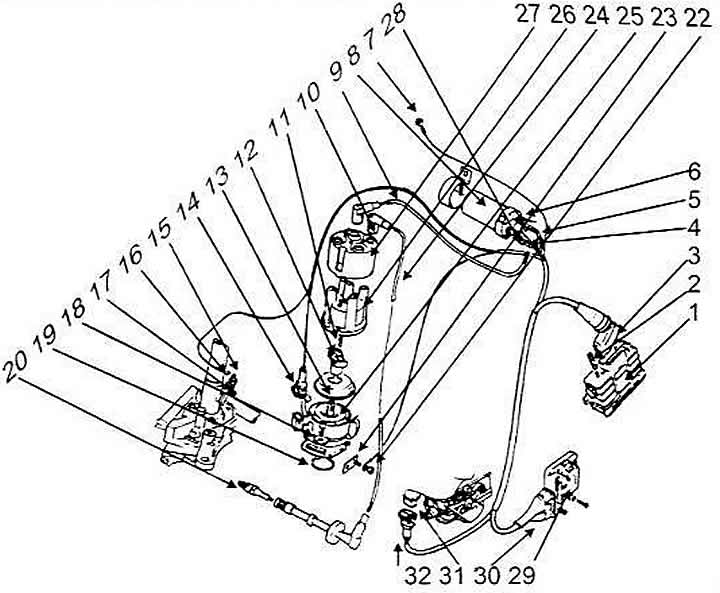

Элементы системы зажигания VEZ
1 Блок управления
2 Воздушный трубопровод
3 Штекер
4 Клемма
5 Наконечник
6 Клемма 15 (+)
7 Кабель массы
8 Катушка зажигания
9 Кабель
10 Наконечник
11 Угольный контакт
12 Бегунок
13 Защитный колпачок
14 Штекер
15 Датчик температуры
16 Штекер
17 Прокладка
18 Крепежный винт
19 Распределитель зажигания
20 Свечи зажигания
21 Наконечник
22 Пластина
23 Кабель массы
24 Кабель
25 Распределитель зажигания
26 Крышка
27 Наконечник
26 Клемма (-)
29 Коммутатор
30 Штекер
31 Датчик положения дроссельной заслонки
32 Штекер

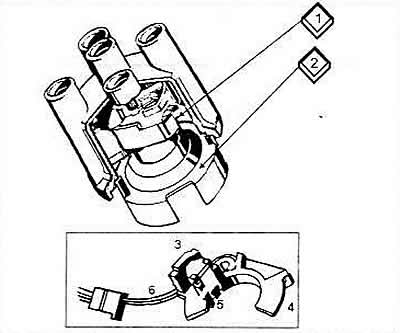

Элементы зажигания KE-Motronic (Monomotronic)
1 ротор распределителя
2 Ротор с блендой и с выемками по числу цилиндров
3 Интегральная схема Холла
4 Держатель
5 Магнит
6 Провода
Образование искр зажигания происходит не в отдельном коммутаторе, а с помощью блока управления. Чтобы напряжения не могли воздействовать на чувствительную электронику для регулировки момента зажигания в блоке, переключающий транзистор (оконечный каскад) отделен от блока управления и находится в трансформаторе или рядом с катушкой зажигания системы KE-Motronic.
