Элементы системы зажигания (двигатель АВК)
- 1. Провода высокого напряжения
- 2. Регулятор напряжения
- 3. Колпачок
- 4. Клемма 1
- 5. Заглушка подавления помех
- 6. Катушка зажигания
- 7. Клемма 15
- 8. Колпачок
- 9. Клемма 4
- 10. Гайка
- 11. Разъем подключения
- 12. Болт
- 13. Датчик детонационного сгорания топлива
- 14. Разъем подключения
- 15. Свеча зажигания
- 16. Колпачок
- 17. Болт
- 18. Зажим
- 19. Уплотнительное кольцо
- 20. Распределитель зажигания
- 21. Разъем подключения
- 22. Колпачок
- 23. Бегунок
- 24. Уголек и пружина
- 25. Крышка распределителя зажигания
- 26. Защитный экран
- 27. Заглушка подавления помех

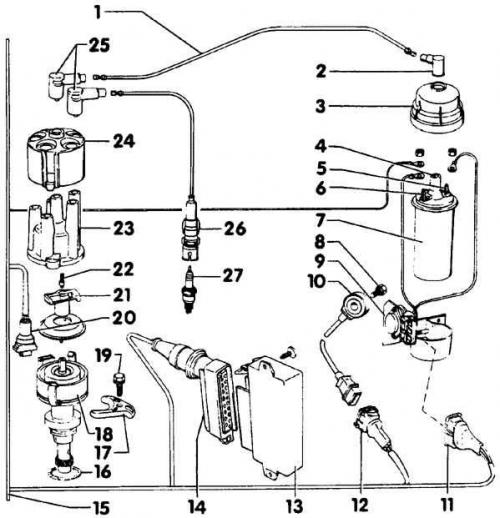

Элементы системы зажигания (двигатель АAR)
- 1. Провод высокого напряжения
- 2. Заглушка подавления помех
- 3. Колпачок
- 4. Клемма 4
- 5. Клемма 15
- 6. Клемма 1
- 7. Катушка зажигания
- 8. Болт
- 9. Регулятор напряжения
- 10. Датчик детонационного сгорания топлива
- 11. Разъем подключения
- 12. Разъем подключения
- 13. Электронный блок управления
- 14. Разъем подключения
- 15. Провода
- 16. Уплотнительное кольцо
- 17. Зажим
- 18. Распределитель зажигания
- 19. Болт
- 20. Разъем подключения
- 21. Бегунок
- 22. Уголек и пружина
- 23. Крышка распределителя зажигания
- 24. Защитный экран
- 25. Заглушка подавления помех
- 26. Разъем подключения
- 27. Свеча зажигания
