Снятие задней части центральной консоли

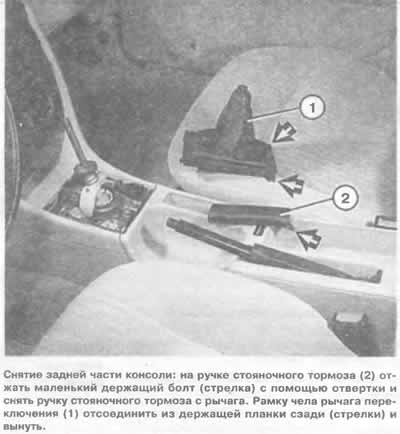

Затянуть стояночный тормоз.
Отжать отверткой малый крепежный болт рычага стояночного тормоза и отделить.
Вытянуть рычаг вперед.
Освободить и оттянуть назад фетровую (войлочную) обшивку полочки по заднему краю.
Под ней выкрутить винт с крестообразным шлицем.
Сзади на консоли панель вокруг прикуривателя отжать и выкрутить под ней 2 винта с крестообразным шлицем.
Заднее сопло с прикуривателем теперь можно снять.
Выкрутить 2 шестигранных болта снаружи справа и слева на консоли.
Рамку рычага переключения передач у заднего края освободить и отжать манжету вверх.
Выкрутить 2 винта с крестообразным шлицем позади в выемке для манжеты рычага.
Потянуть консольную часть за передний край вверх и снять ее по направлению вперед над рычагом стояночного тормоза.
Снятие передней части центральной консоли
Отсоединить провод на «массу» аккумулятора.
Полностью снять заднюю часть центральной консоли.
Снять рычаг переключения передач либо рычаг селектора.
Снять чехол рукоятки переключения передач либо обшивку.
Отсоединить все три регулятора отопления/вентиляции.

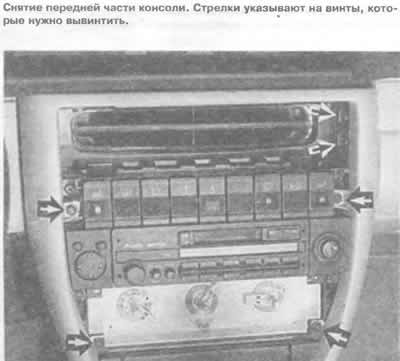

Отвернуть два винта панели отопления и снять ее.
У автомобилей, оснащенных автоматическим кондиционером, полностью снять пульт управления.
Внизу справа и слева в вырезе панели отопления вывернуть по одному винту.
Отжать консоль с пепельницей вниз и снять.
Патрон лампы снять.
Обе маленькие заглушки справа и слева в планке выключателя отсоединить.
Под ними выкрутить 2 шестигранных винта.
Форсунку вместе с вращающимися регуляторами отжать и снять.
В отверстии для встраивания воздушного сопла справа и слева выкрутить по одному винту.

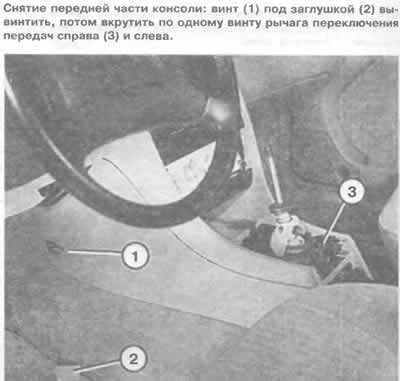

Рядом с рычагом переключения передач выкрутить справа и слева по одному винту.
В помещении для ног слева отжать небольшой колпак и под ним выкрутить винт.
По направлению назад отсоединить консоль.
При установке направляющие на приборной панели и центральной консоли должны входить одна в другую.
Снятие обшивки в работе ног
Открыть дверь, открутить планку порога.
Снять заглушку, под ней винт — выкрутить.
Обшивку сверху рядом с панелью приборов удалить из пружинных защелок движением назад.

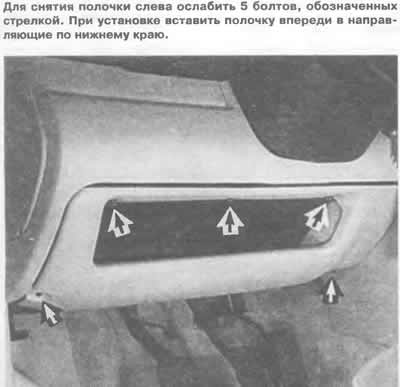

Может быть, при особом оснащении, понадобится для снятия левой обшивки дополнительно снять полочку слева и деблокирующую ручку капота.

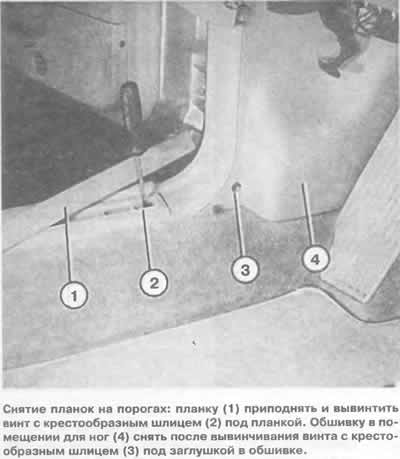

Снятие планок порога
Приподнять ножом покрытие в середине планки и снять.
Выкрутить винт с крестообразным шлицем.
Отсоединить и снять планку порога из обшивки средней стойки.
