Оглавление: Снятие ↓ Установка ↓
Снятие
Рис. 16–48. Центральная консоль: 1 – левая накладка центральной консоли; 2, 4, 6, 8, 18, 20, 21 – болты, 2,5 Н·м; 3 – винт, 2,5 Н·м; 5 – пепельница; 7 – центральная секция панели приборов; 9 – колпачок; 10 – зажимной болт, 1 Н·м; 11 – рукоятка рычага стояночного тормоза; 12 – шайба; 13 – декоративная накладка; 14 – отделка стояночного тормоза; 15 – задняя вентиляционная решетка; 16 – декоративная накладка панели задней вентиляционной решетки; 17 – болт, 1,5 Н·м; 19 – центральная консоль

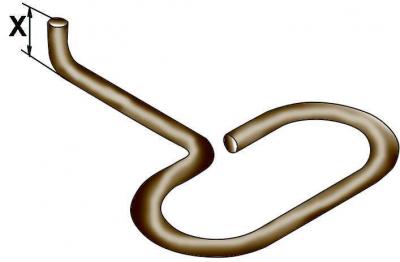

Рис. 16–49. Приспособление из проволоки диаметром 3 мм для демонтажа вентиляционной решетки из центральной секции панели приборов: X = 6 мм
Изготовьте из стальной проволоки диаметром 3 мм приспособление для демонтажа вентиляционной решетки из центральной секции панели приборов (рис. 16–49).
Снимите держатель телефона.
Переместите передние сиденья до упора назад.
Снимите ковровое покрытие с двух сторон центральной консоли.
Поверните педаль акселератора на 90° против часовой стрелки.

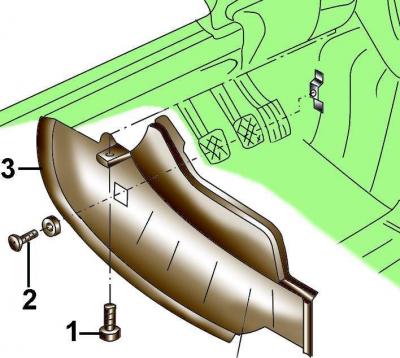

Рис. 16–50. Расположение болтов (1, 2) крепления левой отделки (3) центральной консоли
Отвинтите болты 1 и 2 крепления левой обивки центральной консоли (рис. 16–50).
Снимите левую отделку с центральной консоли, для чего переместите ее вперед и отсоедините заднюю часть обивки.

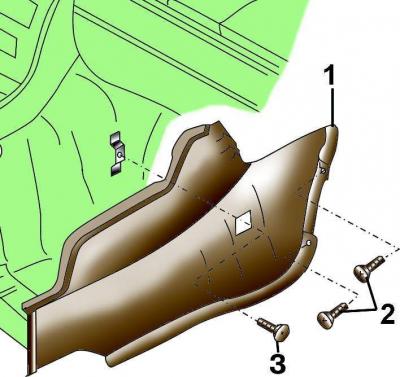

Рис. 16–51. Расположение болтов (2, 3) крепления правой отделки (1) центральной консоли
Отвинтите болты 2 и 3 крепления правой отделки центральной консоли (рис. 16–51). Доступ к передним болтам открывается после снятия коврового покрытия пола.
Снимите правую отделку с центральной консоли, для чего переместите ее вперед и отсоедините заднюю часть обивки.

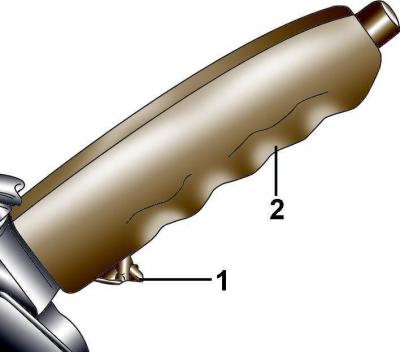

Рис. 16–52. Расположение фиксатора (1) рукоятки (2) рычага стояночного тормоза
Поднимите, насколько возможно, вверх рукоятку стояночного тормоза. Нажмите вниз фиксатор 1 (рис. 16–52) рукоятки 2 рычага стояночного тормоза и, потянув, снимите рукоятку с рычага.

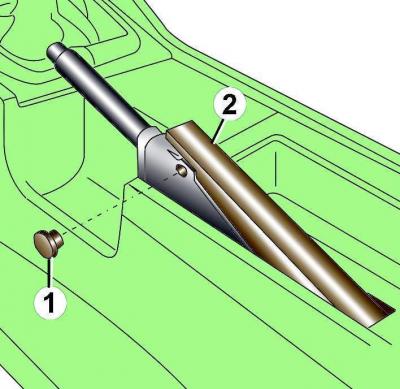

Рис. 16–53. Расположение колпачка (1) зажимного болта и декоративной накладки (2) обивки рычага стояночного тормоза
Используя лезвие отвертки как рычаг, снимите декоративную накладку 2 (рис. 16–53) с отделки рычага стояночного тормоза.
Снимите колпачок, ослабьте на два оборота зажимной болт и, перемещая вперед, освободите защелку в задней части, снимите отделку рычага стояночного тормоза (см. рис. 16–53).
На автомобилях с механической коробкой передач отвинтите рукоятку с рычага переключения передач и включите четвертую передачу.
Снимите центральный подлокотник.

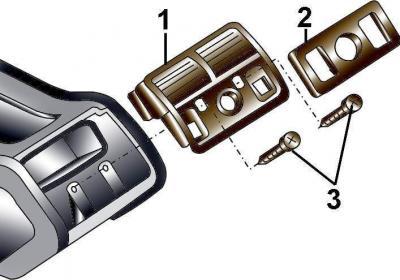

Рис. 16–54. Расположение задней вентиляционной решетки (1), винтов (3) и декоративной накладки (2)
Снимите декоративную накладку панели задней вентиляционной решетки (рис. 16–54).
Выверните два винта 3 и снимите с задней части центральной консоли вентиляционную решетку.

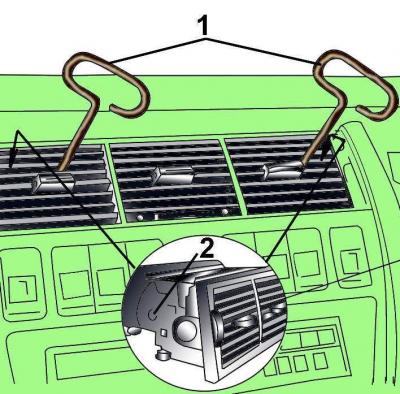

Рис. 16–55. Использование приспособления из проволоки (1), установленного в отверстия (2) для снятия вентиляционной решетки с центральной секции панели приборов
Закрепите приспособление из проволоки через вентиляционную решетку в отверстиях корпуса вентиляционной решетки центральной секции панели приборов (рис. 16–55). Аккуратно извлеките вентиляционную решетку из центральной секции панели приборов.

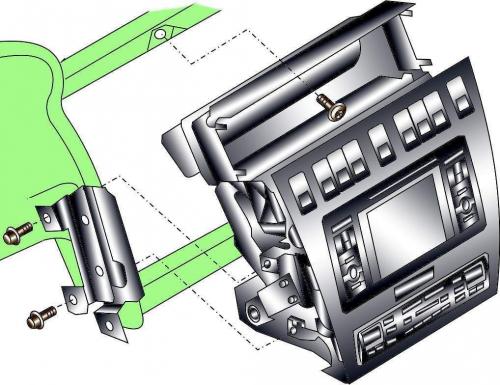

Рис. 16–56. Расположение винтов крепления центральной секции к панели приборов
Отвинтите пять винтов и извлеките центральную секцию из панели приборов (рис. 16–56).
Отсоедините электрические разъемы и снимите центральную секцию панели приборов.
Рис. 16–57. Расположение болтов (1) крепления центральной консоли (2) и болта (4) крепления пепельницы (3)
Вывинтите болты 4 (рис. 16–57) и, перемещая вперед, снимите пепельницу 3 с центральной консоли 2.
Вывинтите болты 1 крепления центральной консоли; сдвигая и приподнимая вперед заднюю часть консоли, снимите ее по рычагу стояночного тормоза.
Установка
Установка проводится в последовательности, обратной снятию.
